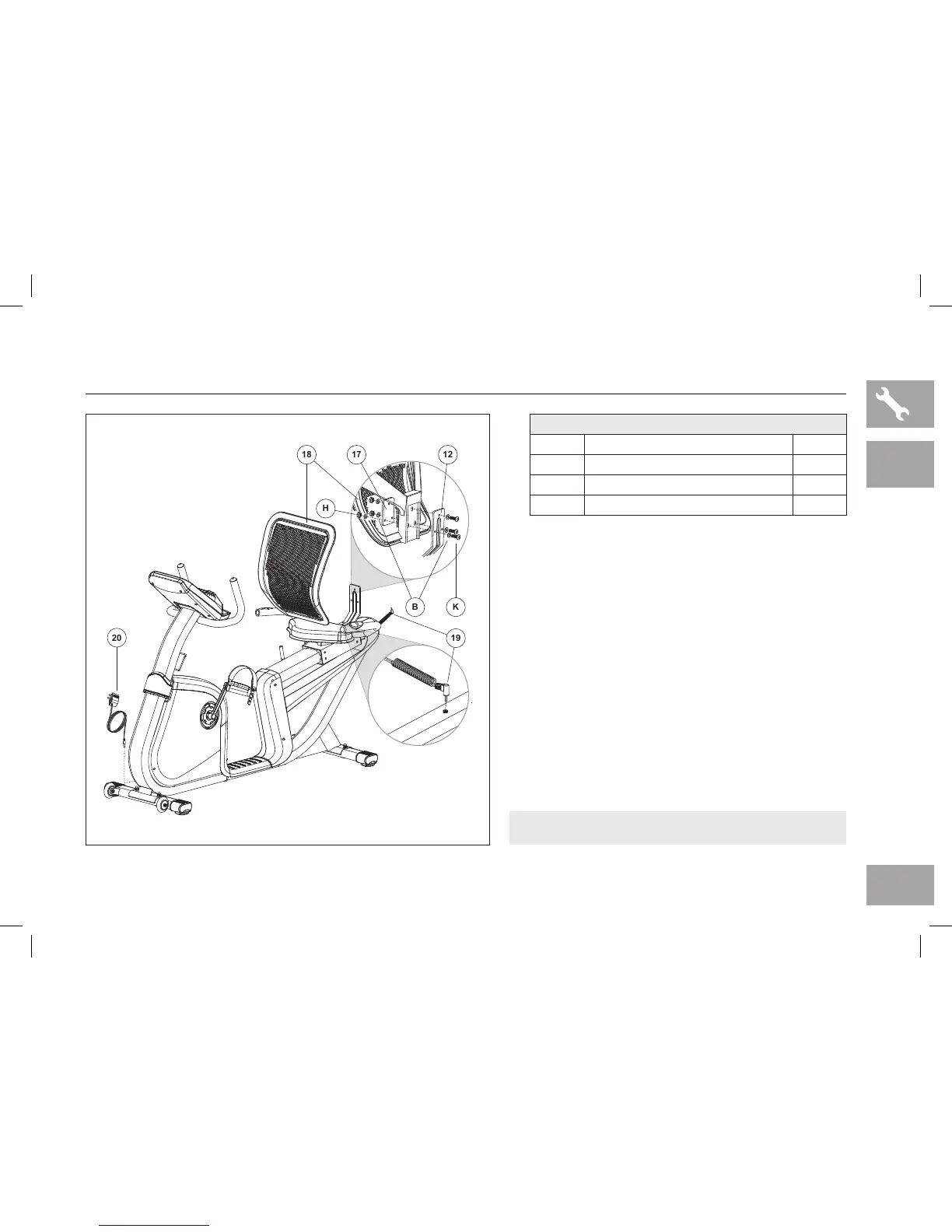

7.3AR PASO 6 DE ENSAMBLAJE
A Abra la BOLSA DE LA TORNILLERÍA PARA EL
PASO 6.
B Coloque la PLACA PARA LA MÉNSULA DEL
RESPALDO (17) sobre la parte interna del respaldo
de malla. Alinee el RESPALDO DE MALLA (18) con
la MÉNSULA DEL RESPALDO (12).
C Fije el respaldo de malla a la ménsula del respaldo
con 3 PERNOS (K) y 3 ARANDELAS PLANAS
(B) desde la parte posterior y con 3 ARANDELAS
PLANAS (B) y 3 TUERCAS (H) del otro lado de la
placa para la ménsula del respaldo.
D Conecte el CABLE DEL ASIENTO (19) como
se muestra. Conecte el ADAPTADOR DE
CORRIENTE (20) como se muestra.
K
19
B
17
12
18
H
20
7.3AR
¡ENSAMBLAJE DE 7.3AR COMPLETO!
TORNILLERÍA PARA EL PASO 6
PIEZA TIPO CANT.
K PERNO 3
B ARANDELA PLANA 6
H TUERCA 3
