Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche muss mindestens 3m betragen. Der
Mindestabstand zwischen dem Gerät und brennbaren Materialien und Gegenständen muss 5m betragen.
• Benutzen Sie das Gerät nur, wenn Sie mit seinen Funktionen vertraut sind. Lassen Sie keine unerfahrene Person
das Gerät bedienen. Die meisten Schäden entstehen durch unsachgemäße Handhabung.
• Bewahren Sie die Originalverpackung für späteren Transport auf.
• Aus Sicherheitsgründen ist es verboten, das Gerät auf welche Weise auch immer zu verändern. Jede nicht
ausdrücklich in der Anleitung beschriebene Handlung kann zu Kurzschluss, Stromschlag, Explosion des
Leuchtmittels, Fall usw. führen und jeglicher Garantieanspruch würde erlöschen.
MONTAGE
Die Belüftungsschlitze und –öffnungen dürfen auf keinen Fall behindert oder verstopft werden.
Bei der Wahl des Installationsortes muss der Zugang zum Leuchtmittel und zur routinemäßigen Wartung
berücksichtigt werden.
Immer Sicherheitskabel benutzen.
Niemals an Stellen anbringen, wo das Gerät Regen, hoher Feuchtigkeit, extremen Temperaturschwankungen oder
ungenügender Belüftung ausgesetzt ist.
Wenn das Stromkabel des Geräts beschädigt ist, darf es nur vom Hersteller, dessen Reparaturwerkstatt oder einem
erfahrenen Techniker ersetzt werden, um Stromschlag zu vermeiden.
Anschluss des Netz- und Signalkabels
1. Anschluss des Netzkabels
Schließen Sie das Gerät mit dem mitgelieferten Netzkabel ans Netz an. Achten Sie darauf, dass die Netzspannung
und –frequenz, der Betriebsspannung und –frequenz des Geräts entspricht, d.h. 100-240V AC / 50-60Hz. Es ist
empfehlenswert, jedes Gerät einzeln ein- und ausschalten zu können.
VORSICHT: Bei der Installation darauf achten, dass sich keine brennbaren Materialien innerhalb von 5m Entfernung
zum Gerät befinden.
2. Anschluss des Signalkabels

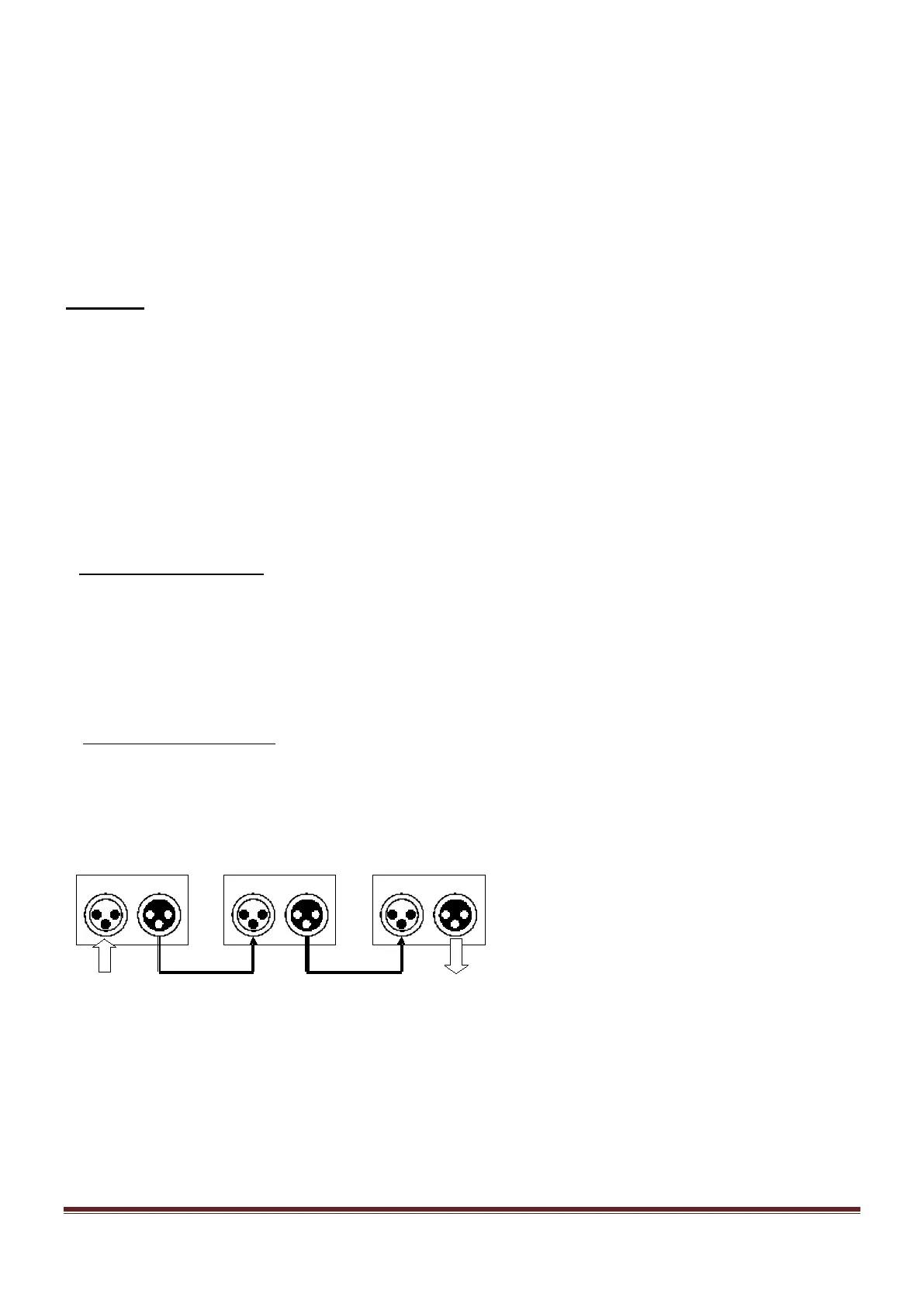

Der Anschluss zwischen dem Master-Ausgang und dem Slave-Eingang erfolgt über ein 3-pol. XLR Kabel. Der
Ausgang der DMX Konsole muss an den Eingang des ersten Master-Geräts angeschlossen werden. Der Ausgang
des Master-Geräts wird an den Eingang des ersten Slave-Geräts angeschlossen usw. An den Ausgang des letzten
Slave-Geräts muss ein Endwiderstand angeschlossen werden, um Störungen zu verhindern. Dieser Endwiderstand
besteht aus einem XLR Stecker, der einen 120Ω Widerstand zwischen Pin 2 und 3 besitzt. S. Abb. unten.
IN
OUT
IN
OUT OUT
IN
1 2 3
D M X IN
DM X O UT
Hinweis: Der Durchmesser der Leiter jedes Kabels muss mindestens 0,5mm betragen. Benutzen Sie ein Kabel mit
einzeln abgeschirmten Adern.
© Copyright LOTRONIC 2015 BARCOB2 / BARCOB4 Page 15
