13
«F»
«D»
«E»
«H»
«J»
«G»
4
7
⁄8 po
(12,4 cm)
1
1
⁄4 po
(3,2 cm)
21
1
⁄2 po
(54,6cm)
6
15
⁄16 po
(17,6 cm)

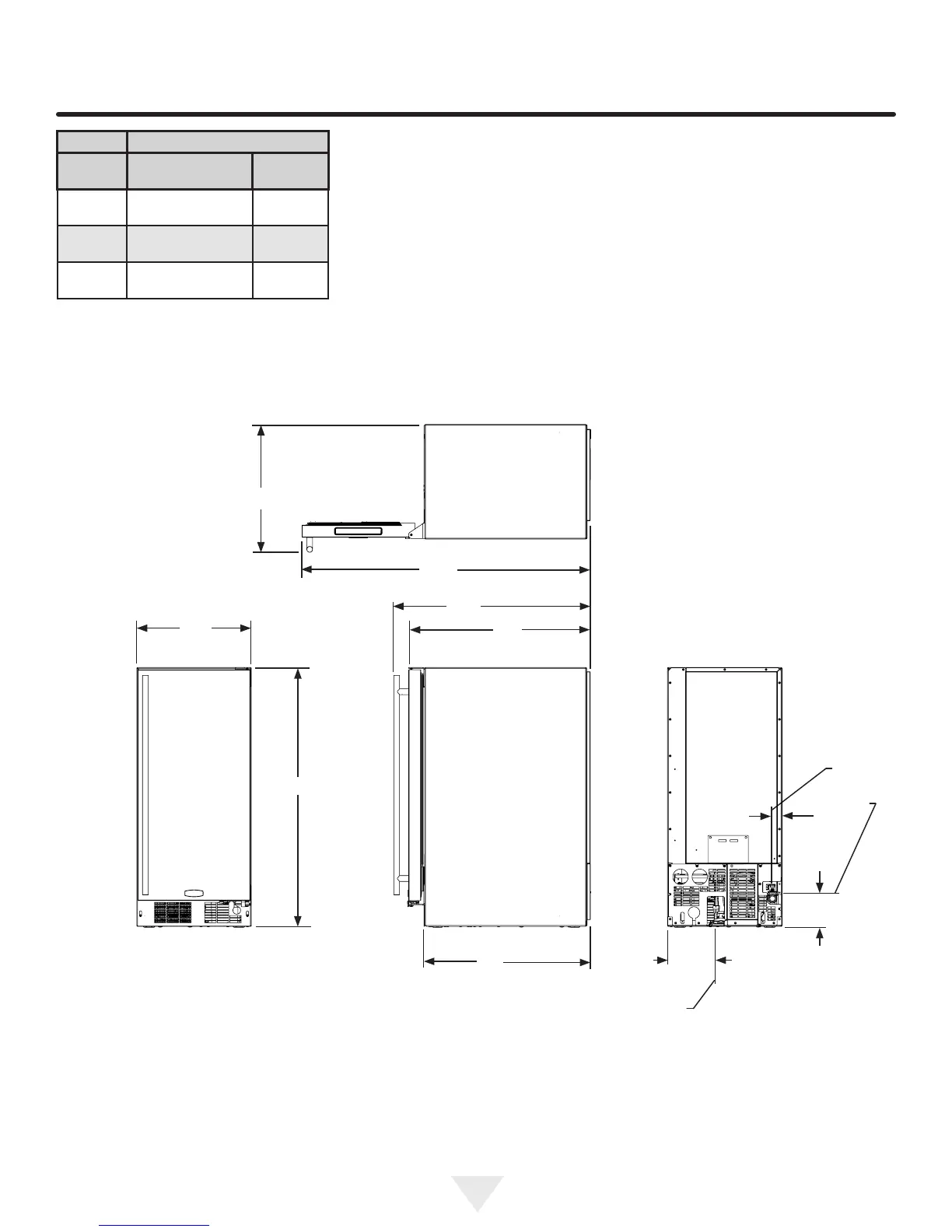

DIMENSIONS DU PRODUIT
Conduite
d’arrivée
d’eau
Figure 19
(S) Porte pleine
montré
* Pour installer les modèle (P) avec la face de porte alignée avec
les portes des meubles de rangement adjacents, l’épaisseur du
panneau décoratif du client ne peut pas dépasser ¾ po (19mm).
** L’ouverture brute minimale nécessaire doit être supérieure à la
hauteur ajustée de l’armoire.
# Un circuit secteur dédié avec liaison de terre supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.
DONNÉES DE PRODUIT
MODÈLE
BESOINS
ÉLECTRIQUES #
POIDS DU
PRODUIT
ML15C*S 115V/60Hz/15A
105 lbs
(47,7 kg)
ML15C*P 115V/60Hz/15A
105 lbs
(47,7 kg)
ML15C*G 115V/60Hz/15A
105 lbs
(47,7 kg)
CL desagüe
