AGA marvel ML15CL - Instructions de Démontage de Pompe de Drainage

29

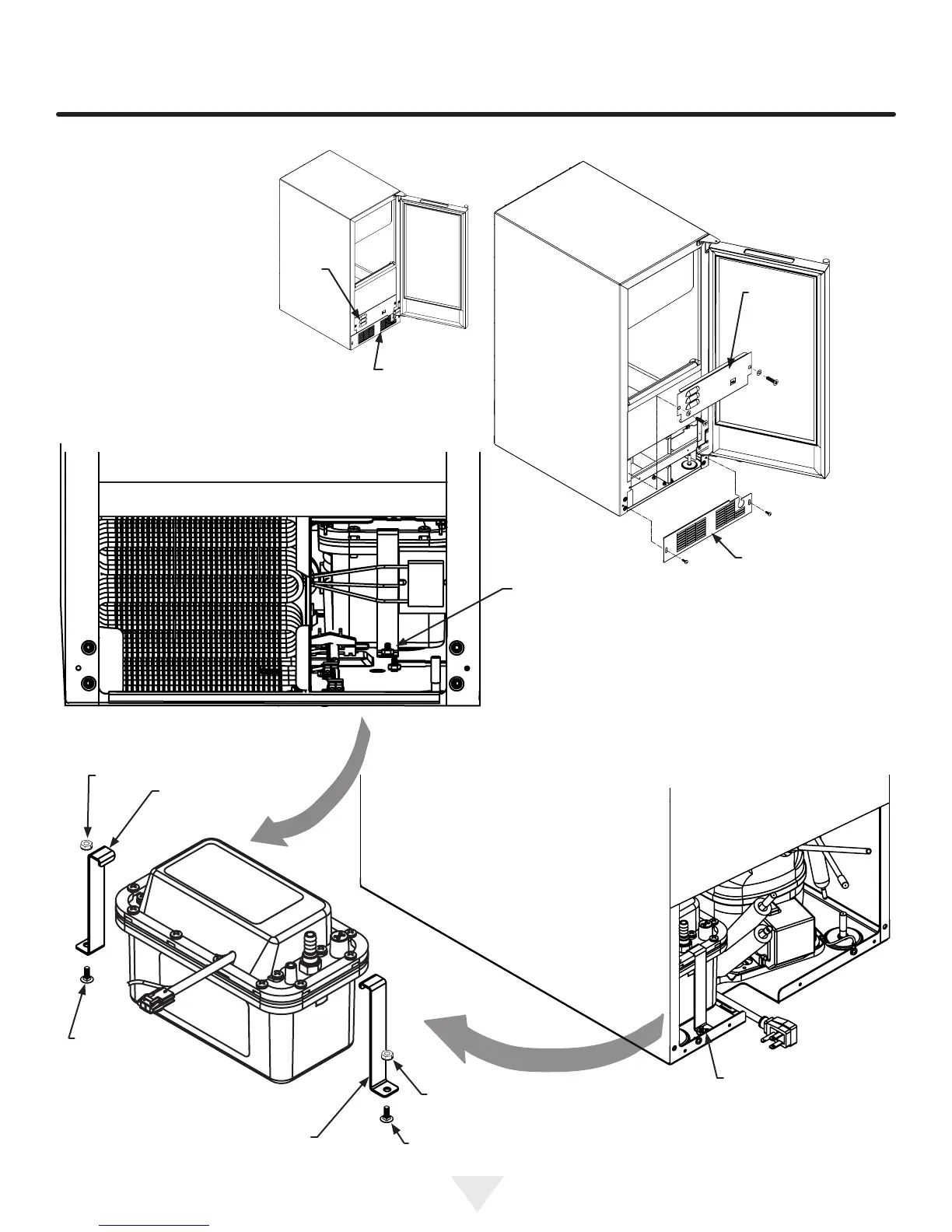

INSTRUCTIONS DE DÉMONTAGE DE POMPE DE DRAINAGE
Figure 44
Figure 44a
Figure 45
Figure 43
Figure 43a
Le devant de la machine à glaçons
Enlevez l’écrou hexagonal
sur le support de pompe
de drainage frontal avec
la douille de 3/8 po, puis
retirez le support.
Écrou hexagonal
#10-24
Écrou hexagonal
#10-24
Le boulon de
carrosserie
Le boulon de
carrosserie
Le support arrière
de la pompe de
drainage
Le support avant de la
pompe de drainage
Enlevez l’écrou hexagonal
sur le support de pompe
de drainage arrière avec la
douille de 3/8 po, puis retirez
le support.
L’arrière de la machine à glaçons
Panneau
frontal
Panneau
frontal
Grille de plinthe
Grille de plinthe
