- 31 -
English Français Nederlands
De monitor-hoofdpost en de monitor-
bijpost hebben schakelaars aan beide
zijden. Laat minstens 5 cm vrije ruimte
aan beide zijden.
Laat minstens 15 cm verticale vrije ruimte vanaf
het midden van de montagesteun om de monitor-
hoofdpost en de monitor-bijpost te monteren.
Installeer de monitor-hoofdpost en de
monitor-bijpost op plaatsen waar de
schermen niet blootstaan aan
rechtstreeks zonlicht.
Bedraad de toestellen van post naar post (in serie).
Een parallelle kabel of een kabel met 2 geleiders en
buitenmantel, met gemiddelde capaciteit en niet
afgeschermd, wordt aanbevolen. PVC-buitenmantel en
PE (polyethyleen) geïsoleerde kabel worden aanbevolen.
Als u een kabel gebruikt waarvan niet alle geleiders worden aangesloten, moet
u beide uiteinden van de niet gebruikte paren afsluiten met een weerstand van
120 Ω.
Gebruik nooit losse geleiders, kabels met gevlochten
paren of coaxkabels.

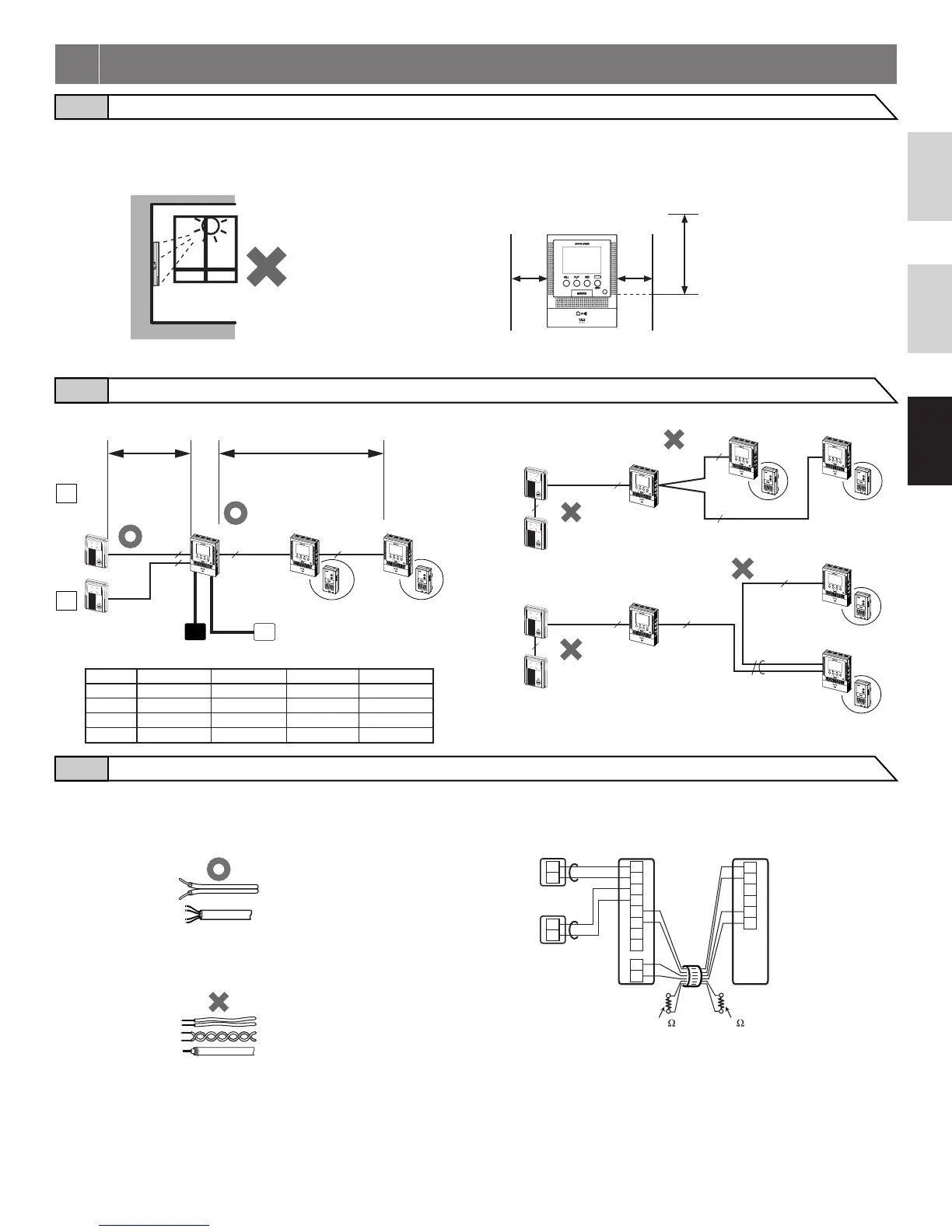

INSTALLATIE
2
Montageplaatsen2-1
Bedradingsmethode, bedradingsafstand2-2
Kabel2-3
Foutieve bekabeling
+ 5 cm
(2")
+ 5 cm
(2")
JF-2MED / JF-2HD
2
3
+ 15 cm
(6")
JF-2MED
JF-2HD
JF-2SD JF-2SD
JF-2SD
JF-2HD
JF-DA
JF-DV
JF-DVF
JF-DA
JF-DV
JF-DVF
JF-D
24 4
2
4
4
2
JF-DA
JF-DA
JF-2MED
JF-2MED
JF-2HD
JF-2SD
JF-2SD
JF-2HD
JF-2SD
JF-2HD
2
2
2
JF-2HD
4
8
4
D1
PS
PS-1820
PS-1810DIN
IER-2
D2
BA
CD
SP
JF-DA
JF-DV
JF-DVF
JF-DA
JF-DV
JF-DVF
JF-D
(x2)
A1
A2
A1
A2
JF-2MED JF-2HD
120 120
+
-
A1
A2
B1
B2
S
S
A1
A2
+
-
B1
B2
B1
B2
Ø 1,0 mm
100 m
100 m
10 m
150 m
A
B
C
D
18AWG
330'
330'
33'
490'
Ø 0,65 mm
50 m
50 m
5 m
75 m
22AWG
165'
165'
16'
245'
1
13
2
23
