40 / 54 P/N 466-5631-ML • REV C • ISS 15JUL22
- Aby zainstalować zabezpieczenie przed oderwaniem
ST400, użyj pozycji montażowej A. Pozycja montażowa
elementu ST400 jest pokazana jako poz. 3 na rys. 4.
Otwórz wylot w płycie tylnej (rys. 5, poz. 2).
5. Podłącz okablowanie czujki (patrz rys. 4 i 12). Użyj wlotów
kablowych w płycie tylnej (rys. 5, poz. 1) i kanału
kablowego (rys. 5, poz. 3).
6. Wybierz żądane ustawienia zworek i przełączników DIP
(patrz „Konfiguracja czujki” niżej, aby uzyskać więcej
informacji).
7. W razie potrzeby, należy usunąć przesłony i nakleić
wyklejki. Zobacz rozdział “Kszałtowanie charakterystyki
pokrycia czujki” na stronie 42 w celu uzyskania
szczegółów.
8. W przypadku montażu do sufitu zastosuj wspornik
obrotowy SB01. Pozycja montażowa wspornika SB01 jest
pokazana jako poz. 1 na rys. 4.
Uwaga: Użycie SB01 nie jest zgodne z wymogami do
instalacji EN 50131 Grade 3.
9. Zamknij pokrywę, wsuń śrubę pokrywy i załóż przesłony
kurtyny.
Połączenia
Patrz Rysunek 12.
Tabela 1: Połączenia czujki
Styk
Oznaczenie
Objaśnienie
1, 2
GND, +12V
Połączenie zasilania (od 9 do 15 V,
nominalnie 12 V)
3, 4
ALARM
Wyjście przekaźnikowe alarmowe (33 Ω). Za
pomocą zworki JA ustaw wbudowany rezystor
EOL szeregowo z przekaźnikiem. Patrz
„Zworki” niżej.
5, 6
TAMPER
Wyjście przełącznikowe sabotażowe (0 Ω). Za
pomocą zworki JT ustaw wbudowany rezystor
EOL szeregowo z przełącznikiem. Patrz
„Zworki” niżej.
7
Wakl test
To wejście włącza i wyłącza diodę LED (test
przejścia wł./wył.). Tryb testu przejścia można
włączyć tylko wówczas, gdy czujka działa w
trybie dziennym (styk 8). O tym, czy aktywna
jest polaryzacja wysoka czy niska, decyduje
przełącznik SW1-3 (patrz „SW1-3: Polaryzacja”
na stronie 41).
8
Day/Night
To wejście przełącza czujkę w tryb dzienny
(ukazanie pamięci na wskaźniku LED) lub
nocny (aktywacja pamięci alarmów i
skasowanie wcześniej zapisanych alarmów).
O tym, czy aktywna jest polaryzacja wysoka
czy niska, decyduje przełącznik SW1-3 (patrz
„SW1-3: Polaryzacja” na stronie 41).
9, 10
Fault
Wyjście przekaźnikowe sygnalizacji usterek
(33 Ω). Za pomocą zworki JF ustaw jeden z
wbudowanych rezystorów EOL szeregowo z
przekaźnikiem. Prawidłowe ustawienia
rezystorów — patrz „Zworki” niżej.
Uwagi
• Wejść 7 i 8 można użyć tylko wówczas, gdy przełącznik
SW1-5 jest ustawiony na Zdalne zał. Patrz „SW1-5:
Funkcje sterowane zdalnie” na stronie 41.
• Dioda LED jest włączona tylko wówczas, gdy przełącznik
SW1-6 jest ustawiony na Dioda LED zał.
Na rys. 10 pokazano, jak skonfigurować linię w konfiguracji
wielorezystorowej.
Rysunek 10
(1) Przekaźnik alarmowy
(2) Linia alarmowa
(3) Wyjście przełącznikowe
sabotażowe
(4) Przekaźnik sygnalizacji usterek
Ra Rezystor alarmowy EOL
Rt Rezystor sabotażowy
EOL
Rf Rezystor EOL
sygnalizacji usterek
Konfiguracja czujki
Lokalizację zworek i przełączników DIP przedstawiono na
rys. 13.

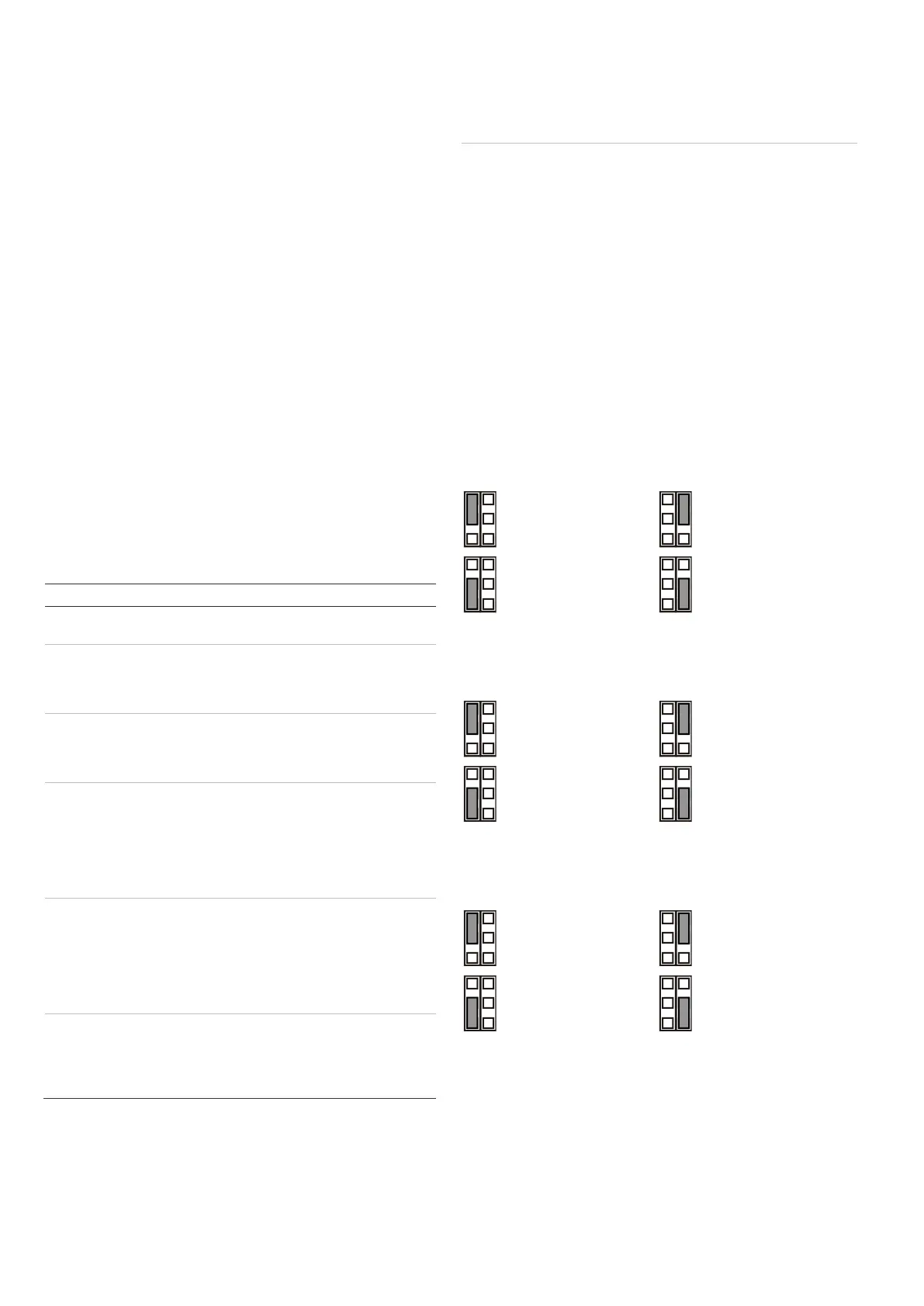

Zworki
Zworki służą do ustawiania trybu i wartości wbudowanego
rezystora EOL. Jego obwód pokazano na rys. 10.
JA: Konfiguracja wbudowanego rezystora EOL
alarmowego (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL alarmowego.
JT: Konfiguracja wbudowanego rezystora EOL
sabotażowego (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ (domyślne
ustawienie
fabryczne)
5,6 kΩ
Wył.: Brak wbudowanego rezystora EOL sabotażowego.
JF: Konfiguracja wbudowanego rezystora EOL
sygnalizacji usterek (Rf)
2,2 kΩ
3 kΩ
10 kΩ
4,7 kΩ
Wył.: Brak wbudowanego rezystora EOL sygnalizacji usterek
(domyślne ustawienie fabryczne).
J1: Konfiguracja trybu EOL linii
Zał.: 3-rezystorowa linia pojedyncza.
Wył.: Izolowany styk usterki i linia 2-rezystorowa.
