Vi rekommenderar att detektorn regelbundet gångtestas och
kontrolleras via centralapparaten/manöverpanelen.
Montering av detektorn:
1. Ta av täckluckan och ta bort skruven (se figur 2, del 1
och 2).
2. Bänd försiktigt upp detektorn med hjälp av en skruvmejsel
(fig. 2, del 3 och 4).
Varning! Vidrör inte den pyroelektriska sensorn (figur 6).
3 Ta ut skruven för locket (figur 4, del 2).
4. Fäst bakstycket på väggen. För monteringshöjd, se
”Specifikationer” på sidan 53.
Se figur 4. I alla lägen använd minst två M4-skruvar av
standarden DIN 7505B, DIN 96, DIN 7996 eller en skruv
med ett huvud med en diameter om 8 mm och en plan yta.
- För plan montering ska du använda skruvar i lägena A.
- För hörnmontering ska du använda skruvarna i position
B eller C.
Observera för EN50131 klass 3 installationer: Använd
inte monteringsläge C. Det är nödvändigt att använda
båda monteringshålen A2 och B2 för monteringslägena A
och B.
- För installering av bortbrytningsskydd ST400 ska du
använda monteringspositionerna A. Monteringspositionen
för ST 400 visas som pos. 3 i figur 4. Öppna utgången på
bakstycket (figur 5, del 2).
5. Dra kablarna till detektorn (se bild 4 och 12). Använd
bakstyckets kabelingångar (figur 5, del 1) och kabelränna
(figur 5 del 3)

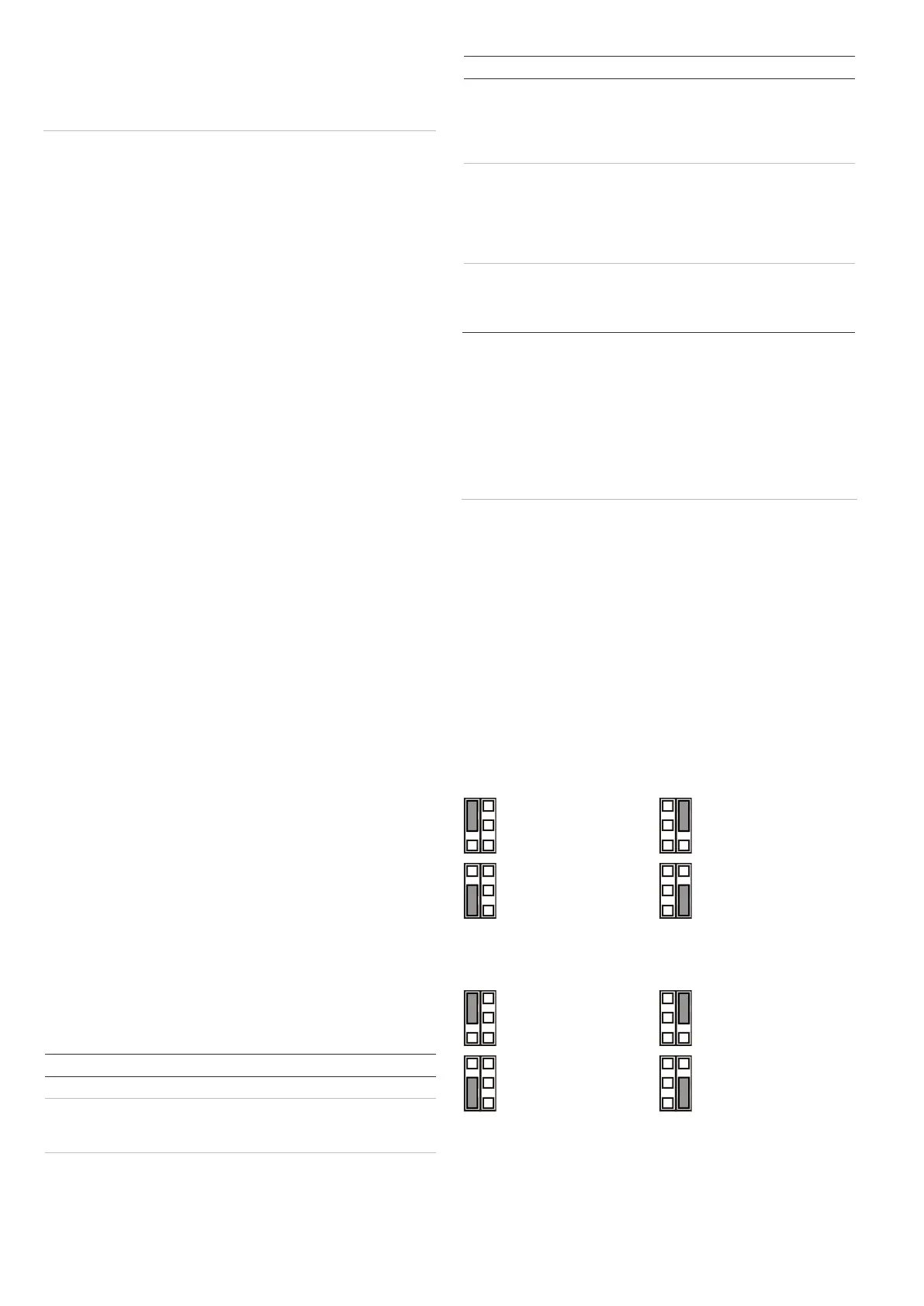

6. Välj önskade bygel och DIP-omkopplarinställningar (se
“Ställa in detektorn” nedan för mer information.
7. Ta bort maskskydd och sätt dit klisterskydd på spegeln,
om så krävs. Se “Inställning av täckningsområdet” på
sidan 52 för mera detaljer.
8. För takmontering ska du använda SB01-monteringsfäste.
Monteringspositionen för SB01 visas som del 1 i figur 4.
Obs: Om SB01 används uppfylls inte EN 50131 Grade 3.
9. Stäng skyddet, sätt i fästskruven och placera täckluckan.
Anslutningar
Se figur 12.
Tabell 1: Detektoranslutningar
