Bemærk ved EN 50131 Grade 3 installationer: Må
monterings position C ikke benyttes. Der er krævet at
begge monterings huller A2 og B2 for monterings position
A og B.
- For installation af vægsabotagekontakt ST400 bruges
monteringsposition A. ST400-monteringsposition vises
som pkt. 3 i figur 4. Åbn kontakten i bagpladen (figur 5,
pkt. 2).
5. Tilslut detektoren (se figur 4 og 12). Brug bagpladens
ledningsindgange (figur 5, pkt. 1) og kabelrende (figur 5,
pkt. 3).
6. Vælg de ønskede indstillinger for jumper og DIP-switch
(se “Indstilling af detektoren” nedenfor for mere
information.
7. Fjern afdækningspladerne foran spejlet og indsæt
afdækningslabel, hvis dette kræves. Se “Indstilling af
dækningsmønster” på side 11 for flere detaljer.
8. Til loftmontering anvendes SB01-svingmonteringskonsol.
SB01-monteringspositionen vises som pkt. 1 i figur 4.
Bemærk: Brug af SB01 er ikke kompatibel med EN 50131
Grade 3 installationer.
9. Luk detektoren, indsæt dækskrue og indsæt dækpladen.
Tilslutninger
Se figur 12.
Tabel 1: Detektortilslutninger
Terminal
Etiket
Forklaring
1, 2
GND,
+12V
Strømforsyningstilslutning (9 til 15 VDC
12 VDC nominel)
3, 4
ALARM
Alarmrelæudgang (33 Ω). Brug jumper JA til at
sætte den indbyggede EOL-modstand i serie
med relæet. Se “Jumpere” nedenfor.
5, 6
TAMPER
Sabotagekontaktudgang (0 Ω). Brug jumper JT
til at sætte den indbyggede EOL-modstand i
serie med kontakten. Se “Jumpere” nedenfor.
7
Gangtest
Denne indgang aktiverer og deaktiverer LED
(gangtest til/fra). Gangtestfunktionen kan kun
vælges, når detektoren er i dagtilstand (pin 8).
Aktiv høj eller lav fastsættes af SW1-3 (se
“SW1-3: Polaritet” på side 10).
8
Dag/nat
Det indstiller detektoren til dagtilstand (vis
hukommelse på LED-indikator) eller nattilstand
(aktiverer alarmhukommelsen og sletter
tidligere gemte alarmer). Aktiv høj eller lav
polaritet fastsættes af SW1-3 (se “SW1-3:
Polaritet” på side 10).
9, 10
Fejl
Fejlrelæudgang (33 Ω). Brug jumper JF til at
indsætte en indbyggede EOL-modstand i serie
med relæet. Se “Jumpere” nedenfor for at finde
den korrekte modstandsindstilling.
Noter
• Indgang 7 og 8 kan kun anvendes, når SW1-5 indstilles til
Ekstern til. Se “SW1-5: Ekstern funktion” på side 10.
• LED aktiveres kun, når SW1-6 indstilles til LED til.
Figur 10 forklarer, hvordan man opretter en enkelt zone med
individuel indstilling af modstandene.
Figure 10
(1) Alarmrelæ
(2) Alarmzone
(3) Sabotagekontaktudgang
(4) Fejlrelæ udgang
Ra Alarm EOL-modstand
Rt Sabotage EOL-modstand
Rf Fejl EOL-modstand
Indstilling af detektoren
Se figur 13 om placering af jumpere og DIP-kontakt.

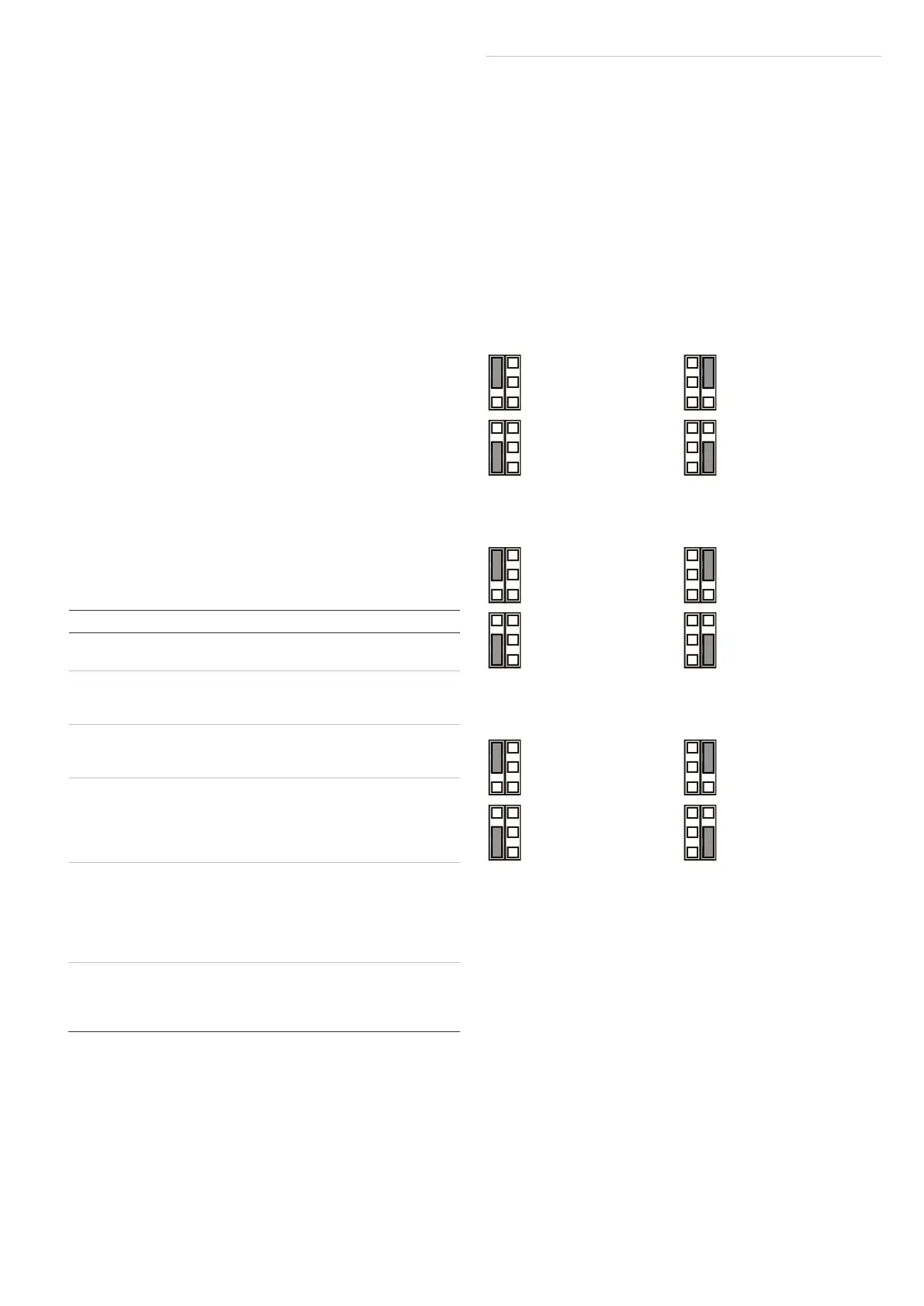

Jumpere
Jumpere, indstilling af indbygget EOL, tilstand og værdi.
Kredsløbet vises i figur 12.
JA: Indstil indbygget alarm EOL-modstand (Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksindstilling)
5,6 kΩ
OFF: Ingen indbygget alarm EOL.
JT: Indstil indbygget sabotage EOL-modstand (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(fabriksindstilling)
5,6 kΩ
OFF: Ingen indbygget sabotage EOL.
JF: Indstil indbygget fejl-EOL-modstand (Rf)
2,2 kΩ
3 kΩ
10 kΩ
4,7 kΩ
OFF: Ingen indbygget fejl EOL (fabriksindstilling).
J1: Indstil zone-EOL-funktion
ON: 3-modstand enkelt zone.
OFF: Isoleret fejlkontakt 2-modstandszone.
Zonekonfiguration
Du kan indstille zonen ved hjælp af følgende retningslinjer.
• Vælg den relevante EOL modstandsværdi med JA, JT og
JF. Eksempelvis indstilling af jumper JT fastsætter Rt-
værdien.
• Til isolerede udgange fjernes JT og J1.
• Fjern jumpere JA, JT og JF for at udelukke indbyggede
EOL-værdier.
• For indstilling af dobbeltbalanceret zone fjernes J1 og
terminal 3 og 6 tilsluttes zonen.
