11

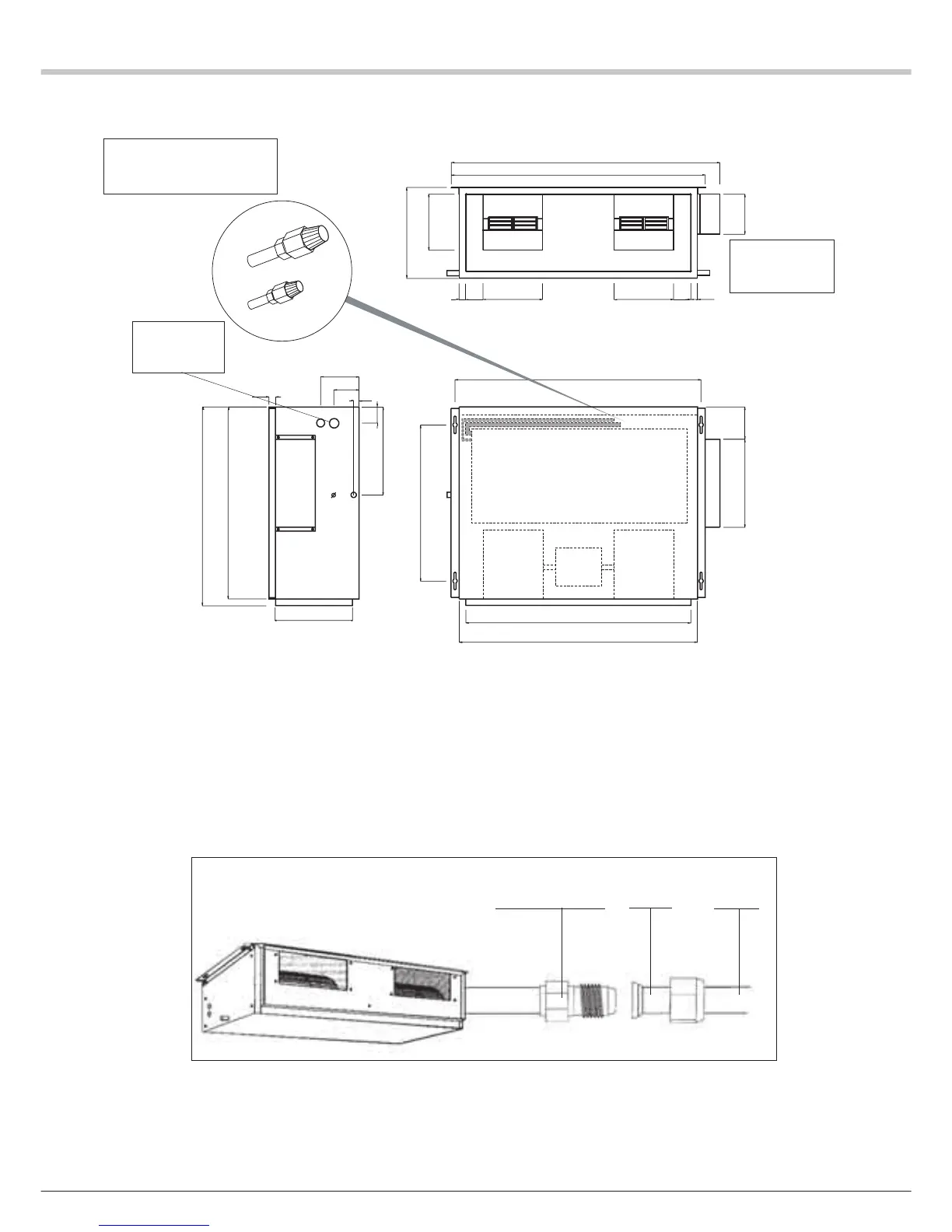

Split system gainable à pression - Ductable pressurized split system - Split-system für Kanalanschluß unter Druck
Raccord Flare 3/4" tube 3/4" tube 7/8"
Flare coopling 3/4" pipe 3/4" pipe 7/8"
Börelanschlüsse 3/4" Rohr 3/4" Rohr 7/8"
CD50
- La ligne d'aspiration des systèmes GC50/
CD50 doit être réalisée avec un tube Ø7/8".
- Les raccords ont un Ø 3/4" conformément à
la norme RWTÜV .
- Une fois le raccordement réalisé, le Ø de-
vra être agrandi à 7/8".
1460
1410
180
25290225225290
25
210340
586
1380
110
350
1300
1350
140
90
20
60
327
720
25
20
745
290
- Use 7/8" pipe for the suction line GC50/
CD50 units.
- The connections are 3/4" as per standard
RWTÜV.
- After the connections, the line should be
enlarged to 7/8".
Sortie des tubes
Exit pipes
Rohraustritt
Coffret électrique
Terminal box
Schaltschrank
- Für die Saugleitung der Systeme GC50/
CD50 ist ein Rohr Ø 7/8" zu verwenden.
- Gemäß der Norm RWTÜV haben die
Anschlußstutzen einen Durchmesser von 3/4".
- Nach dem Anschluß ist der Durchmesser auf
7/8" zu vergrößern.
Raccord Flare 3/4" et 1/2"
Flare coupling 3/4" and 1/2"
Börelanschlüsse 3/4" und 1/2"
