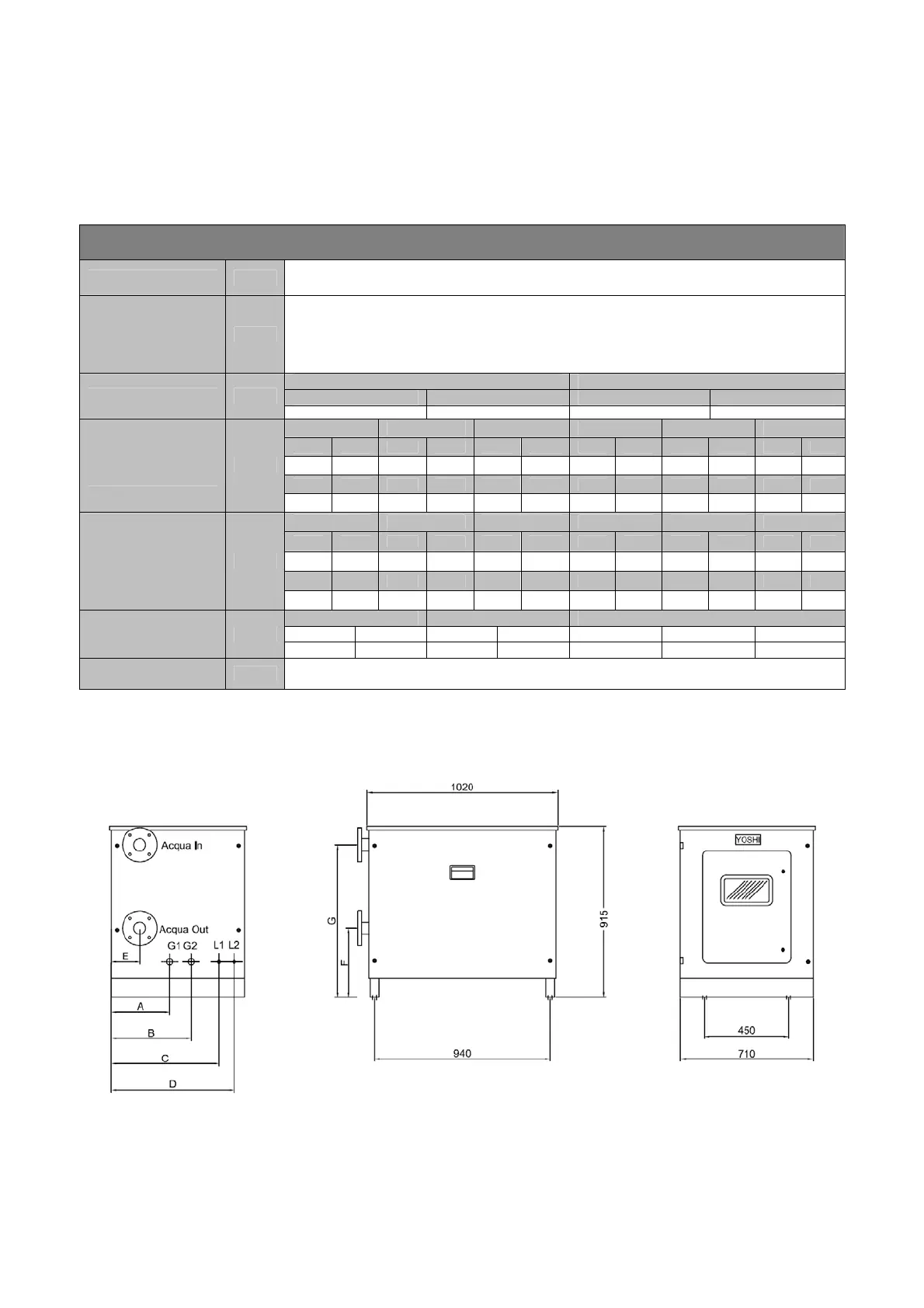

4.2 Dimensioni esterne, attacchi idraulici e frigoriferi
La tabella seguente riporta i diametri degli attacchi idraulici, frigoriferi, i diametri delle tubazioni e la
loro posizione nei vari modelli di modulo idronico.
CONNESSIONI FRIGORIFERE ED IDRAULICHE UNITÀ TWIN
Attacchi idraulici Inch
2,5
L’unità è provvista di attacchi flangiati DN 65 (EN 1092 1/13)
Diametro tubazioni
idrauliche
circuito primario
Inch
2,5 o superiori
Per alcune tipologie di impianto è necessario prevedere giunti antivibranti all’uscita dell’unità.
Il filtro ad Y in dotazione deve sempre essere installato ad almeno 50 cm di distanza dall’unità.
40 HP 50 HP
Liquido Gas Liquido Gas
Attacchi frigoriferi mm
2 x 18 2 x 28,6 2 x 18,0 2 x 28,6
16 + 16 HP 16 + 20 HP 20 + 20 HP 16 + 25 HP 20 + 25 HP 25 + 25 HP
Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1
15,88 28,6 15,88 28,6 15,88 28,6 15,88 28,6 15,88 28,6 15,88 35,0
Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2
Tubazioni frigorifere
GHP – AWS
(distanza fino a 40 m)
mm
15,88 28,6 15,88 28,6 15,88 28,6 15,88 35,0 15,88 35,0 15,88 35,0
16 + 16 HP 16 + 20 HP 20 + 20 HP 16 + 25 HP 20 + 25 HP 25 + 25 HP
Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1 Liq.1 Gas1
19,05 28,6 19,05 28,6 19,05 28,6 19,05 28,6 19,05 28,6 19,05 35,0
Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2 Liq.2 Gas2
Tubazioni frigorifere
GHP – AWS
(distanza oltre 40 m)
mm
19,05 28,6 19,05 28,6 19,05 28,6 19,05 35,0 19,05 35,0 19,05 35,0
Gas Liquido Acqua
A B C D E F G
Posizione attacchi
frigoriferi ed idraulici
mm
311 426 576 656 151 370 450
Dimensioni
(L - A - P)
mm
710 – 915 – 1.020
