Mikrofonpegel (”MIC”) und Line-
pegel (”LINE”) um.
8 GAIN: Mit diesem Regler können
Sie die Empfindlichkeit des
Audioteils an den Pegel des ange-
schlossenen Mikrofons bzw.
Instruments anpassen.
9Trägerfrequenzetikette: An der
Rückseite des Senders ist eine
Haftetikette mit der Trägerfrequenz
des Senders, dem entsprechenden
Farbcode (Empfänger mit dersel-
ben Trägerfrequenz sind mit dersel-
ben Farbe gekennzeichnet) und den
Prüfzeichen angebracht.
2.7 Mikrofone, Gitarrenkabel (nicht
mitgeliefert)
Folgende AKG-Mikrofone können Sie
problemlos an den Audioeingang des
PT 40 anschließen:
Mittels des Gitarrenkabels MKG/L von
AKG können Sie eine E-Gitarre, einen E-
Bass oder ein Umhängekeyboard an-
schließen.
2.8 Farbcode-Tabelle
4
7
5
6
8
9
2 x 1.5V
+–
+
–

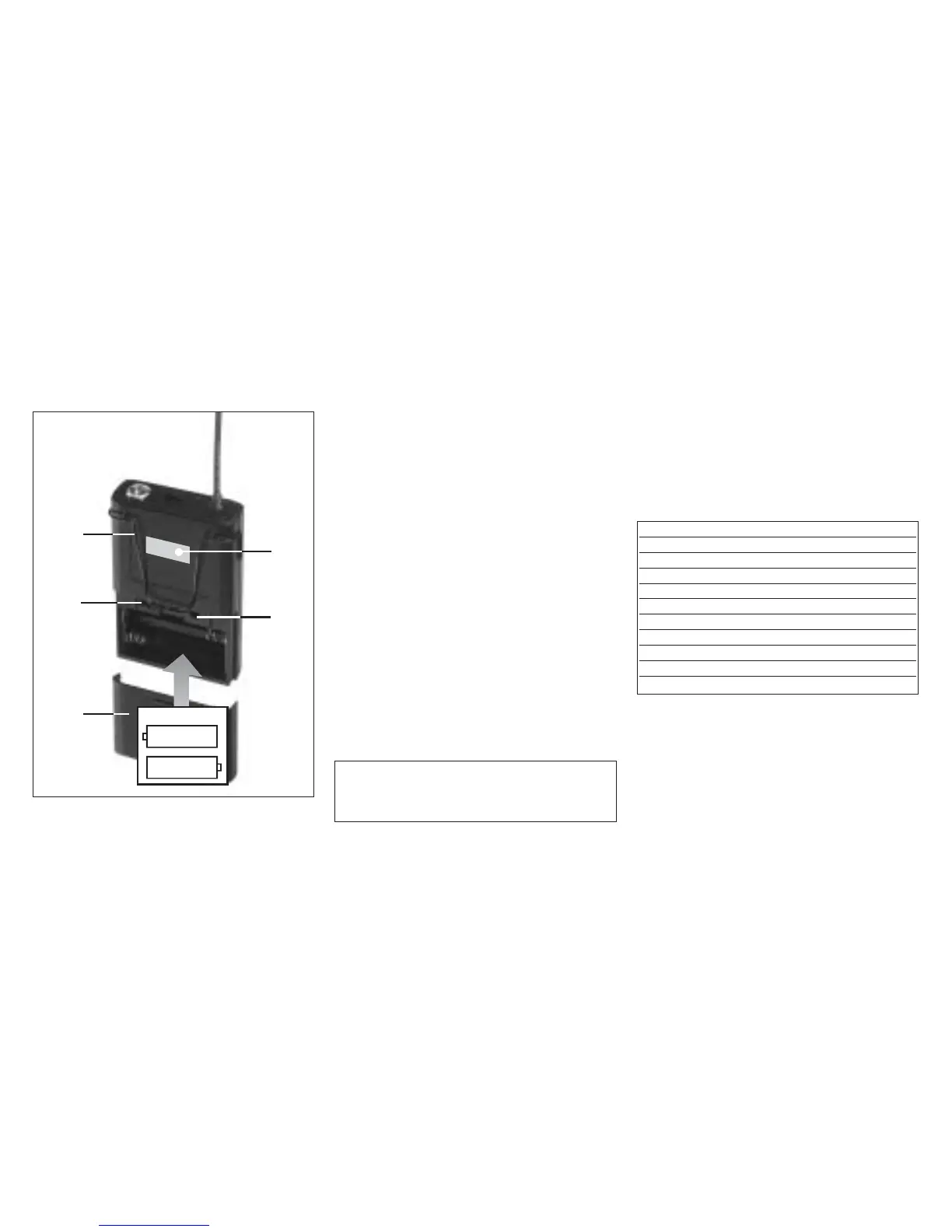

Abb. 2: Rückseite
C 417 L
C 420 L
C 444 L
C 419 L
D 409 L
CK 55 L
C 411 L
C 418 L
LM 3 L
Frequenz Farbe
US54: 710.400 MHz rotbraun
US58: 734.600 MHz purpur
KR3: 745.650 MHz mintgrün
KR4: 750.900 MHz dunkelgrau
EU62: 802.525 MHz bordeauxrot
EU63: 812.800 MHz gelb
UK69A: 854.900 MHz violett
UK69B: 858.200 MHz grün
ISM1: 863.100 MHz melonengelb
ISM2: 864.375 MHz grau
