D 4
3 GERÄTEBESCHREIBUNG

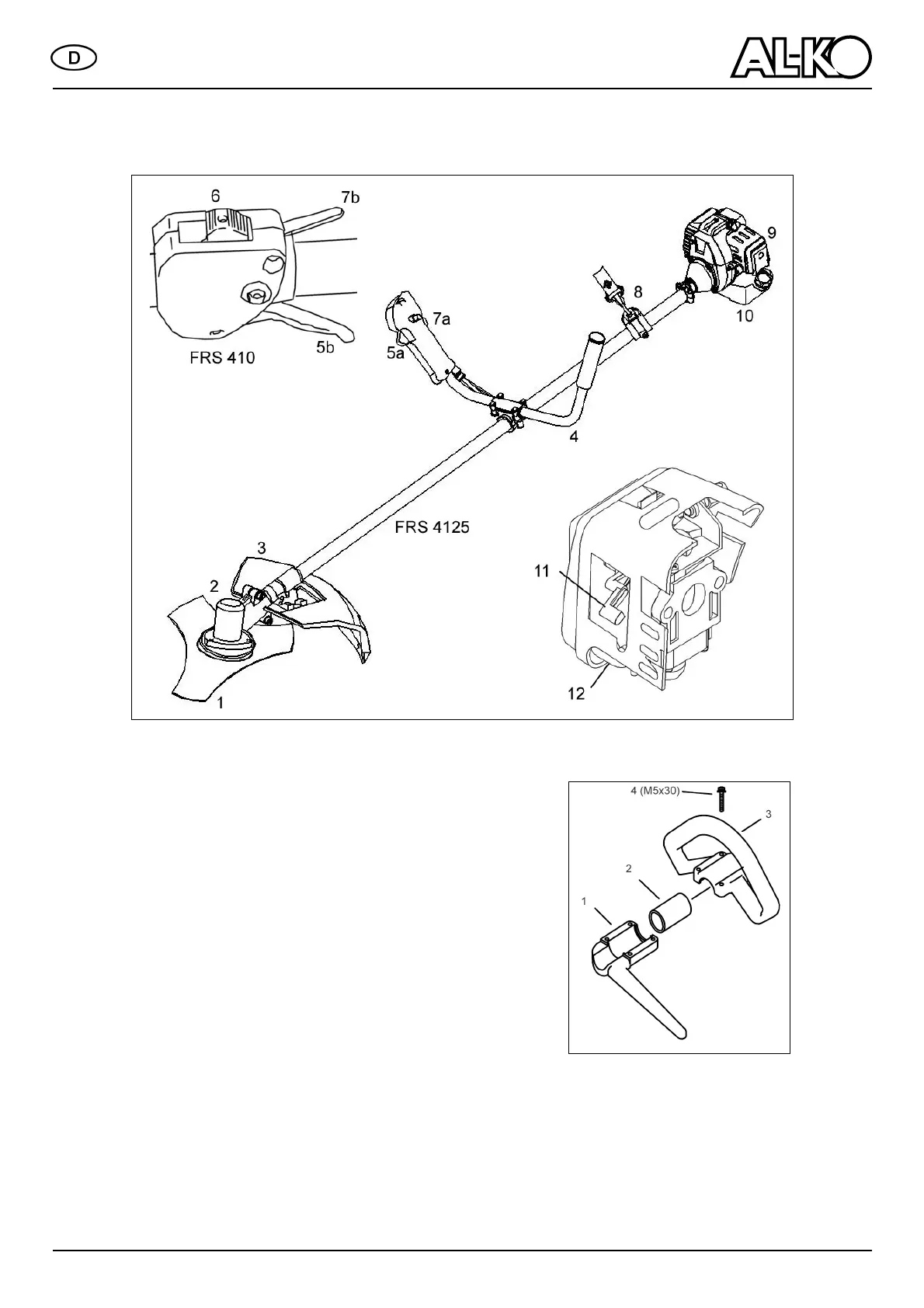

3.1 Übersicht
1 Schneidmesser
2 Fadenkopf
3 Schutzhaube
4 “Bike“ Fahrradgriff
5a/5b Gashebel
6 Schalter Motor “aus“ und “ein“
7a/7b “Arretierung“ Gashebel
8 Tragegurt
9 Abdeckung Luftfilter
10 Benzintank
11 Hebel “Choke“ - “Run”
12 Primer (Kaltstartmembranpumpe)
3.2 Sicherheitsvorrichtungen
Die Schutzhaube (3) muss unbedingt montiert sein, um
Verletzungen des Betreibers durch herumschleudern-
de Gegenstände zu verhindern.
4 ZUSAMMENBAU DER
KOMPONENTEN
Bei der Lieferung sind einige Teile demontiert. Der
Zusammenbau ist einfach, wenn die folgenden Hin-
weise beachtet werden
4.1 Montage des D-Griffes (FRS 410)
Befestigen Sie den Griff, in dem Sie die Gummiman-
schette (2) über den Holm legen und dann die obere
Griffhälfte (3) und untere Griffhälfte (1) miteinander
verschrauben (4).

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the AL-KO FRS 410 and is the answer not in the manual?

AL-KO FRS 410 Specifications

General IconGeneral
Power typePetrol
Engine displacement32.6 cc
Cutting width410 mm
Engine Type2-stroke
Shaft TypeStraight
Handle TypeBike handle
Cutting SystemNylon line and blade
Fuel Tank Capacity0.7 L
