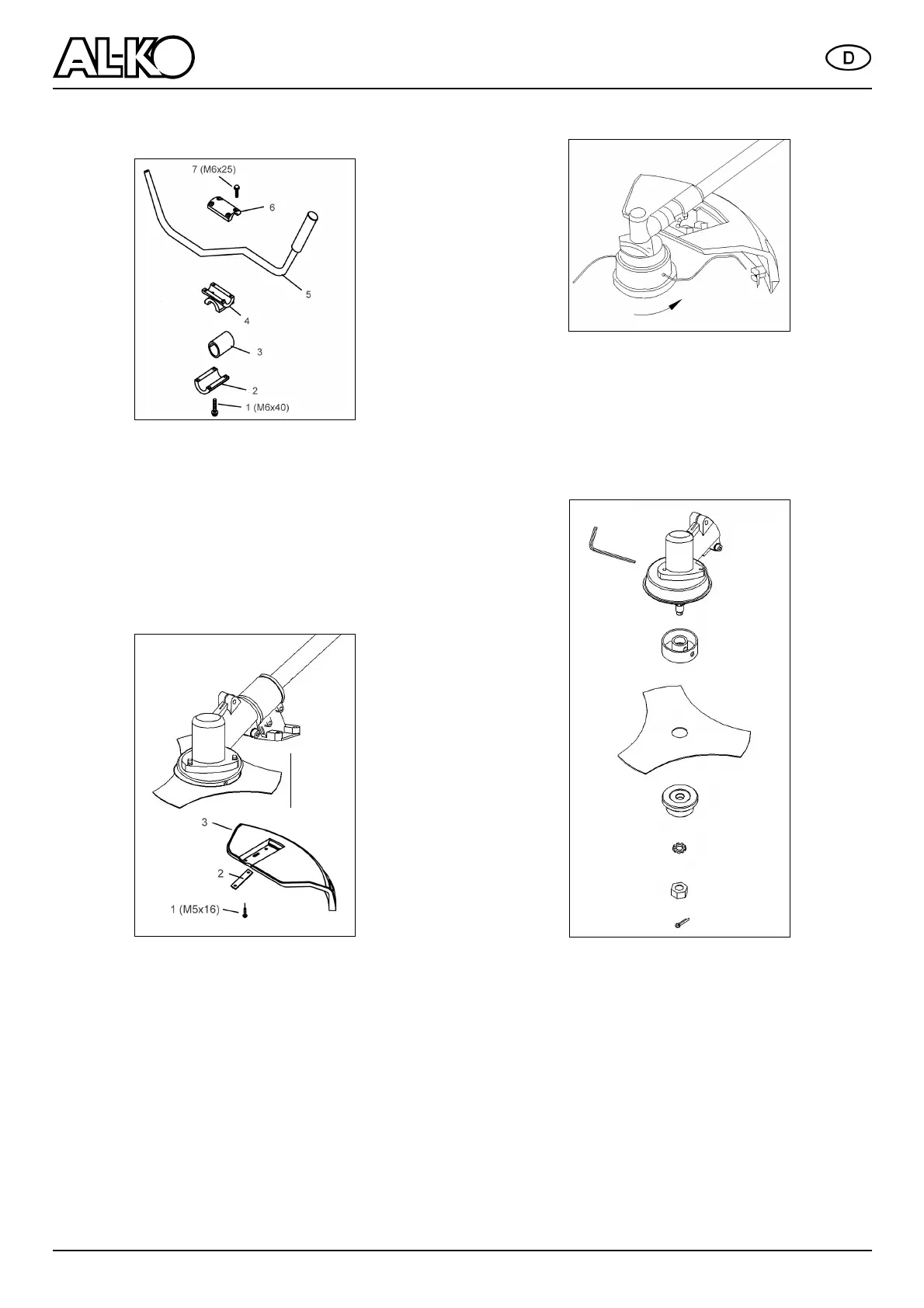

D 5
4.2 Montage des "Bike" Fahrradgriffes
(FRS 4125)
1. Legen Sie die Gummimanschette (3) über den
Schaft.
2. Befestigen Sie sie mit Hilfe der vier Innensechs-
kantschrauben (1) die untere Klammer (2) und
das Mittelstück (4).
3. Legen Sie die Griffstange (6) in die Griffhalterung
und befestigen Sie sie mit Hilfe der oberen Klam-
mer (6) und den vier Innensechskantschrauben
(7).
4.3 Montage Schutzhaube
Legen Sie die Metallblättchen (2) unter die Schutzhau-
be (3) und fixieren diese mit den 4 Schrauben (1) am
Holm.
Das in der Schutzhaube integrierte Messer schneidet
den Schneidfaden automatisch auf die optimale Länge.
4.4 Montage des Fadenkopfes
Stecken Sie nun den Haltestift in das Ausschnittsloch
und schrauben Sie den Fadenkopf, in dem Sie ihn
gegen den Uhrzeigersinn drehen (Achtung: Linksge-
winde!), auf den Führungsdorn der Antriebswelle.
Ziehen Sie den Fadenkopf mit der Hand fest an, in
dem Sie die Antriebswelle mit dem Haltestift fest hal-
ten.
4.5 Montage des Schneidemessers
Legen Sie das Schneidmesser so auf die Mitnehmer-
scheibe, dass das Zentrum des Schneidmessers ge-
nau auf dem Führungskreis der Mitnehmerscheibe
liegt. Stecken Sie die Druckplatte so auf das Schneid-
messer, dass die flache Seite zum Schneidmesser
zeigt. Schrauben Sie die Befestigungsmutter auf dem
Führungsdorn fest, in dem Sie sie gegen den Uhrzei-
gersinn drehen (Achtung: Linksgewinde!). Stecken
Sie dabei den Haltestift, wie bei der Montage des Fa-
denkopfes, in das dafür vorgesehene Ausschnittsloch
und benutzen Sie den Schlüssel. Sichern Sie die Mut-
ter mit dem Splint.
