19
DE

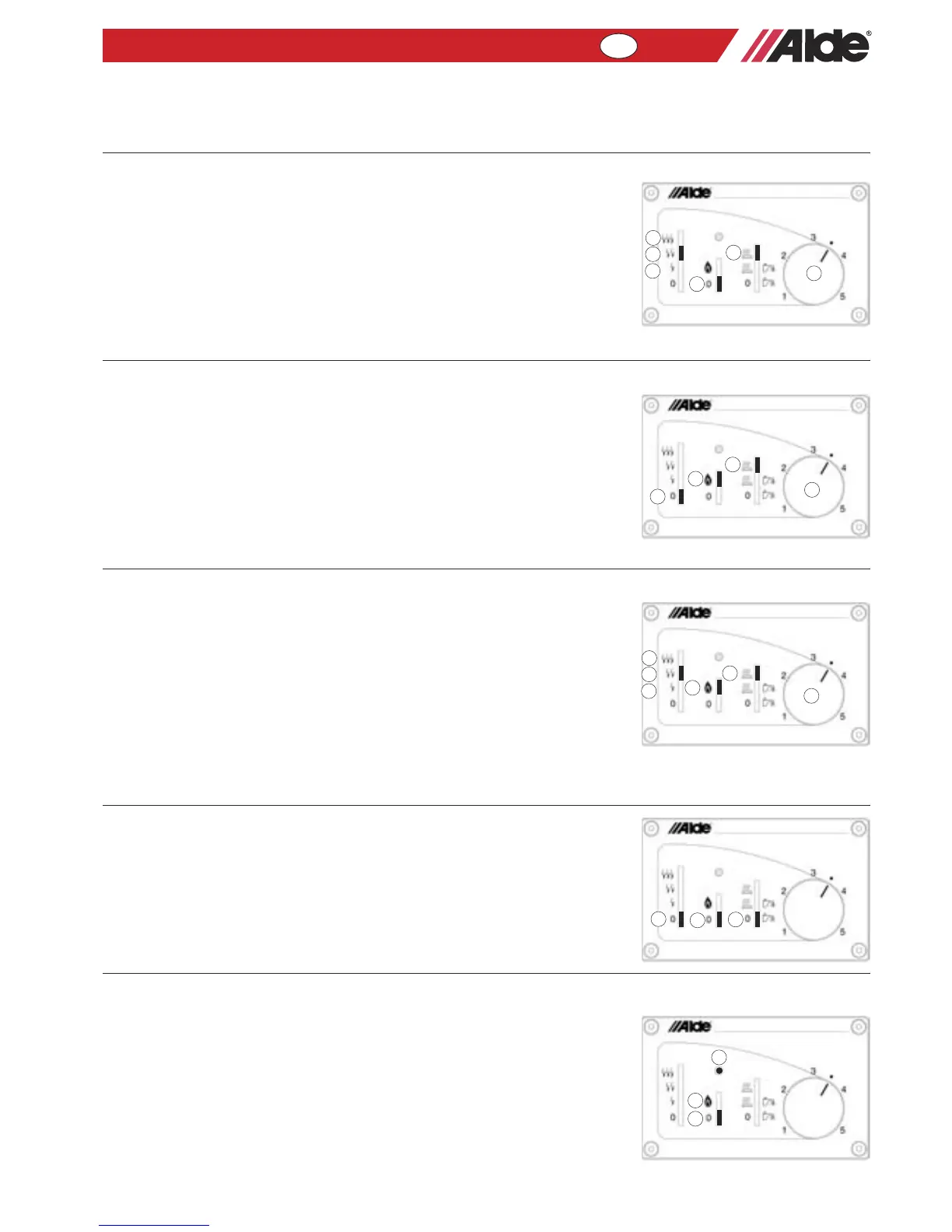

EINSTELLUNGEN FÜR DIE ANWENDUNG DES HEIZSYSTEMS UND DES WARMWASSERBEREITERS
Ausführlichere Informationen über die Einstellungen auf der Bedienungstafel sind im Abschnitt „Die
Bedienungstafel” zu finden
HEIZUNG BEI DAUERBETRIEB DER UMWÄLZPUMPE MIT
FLÜSSIGGASKESSEL
1. Das Absperrventil für das Flüssiggas öffnen.
2. Den Schiebeschalter für die Umwälzpumpe in Lage (J) stellen.
3. Den Schiebeschalter für das Flüssiggas in Lage (F) stellen.
4. Den Schiebeschalter für die Elektropatrone in Lage (A) stellen.
5. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des Raum-ther-
mostaten (K) einstellen.
ZUR BEACHTUNG! Bei Dauerbetrieb einer 12 Volt-Umwälzpumpe wird die
Lebensdauer des Motors bedeutend reduziert.
HEIZUNG BEI DAUERBETRIEB DER UMWÄLZPUMPE MIT 230
V-ELEKTROPATRONE
1. Den Schiebeschalter für die Umwälzpumpe in Lage (J) stellen.
2. Den Schiebeschalter für das Flüssiggas in Lage (E) stellen.
3. Den Schiebeschalter für die Elektropatrone in die gewünschte Leistungs-posi-
tion (B, C oder D) stellen. Auf der Abbildung wurde die Einstellung für
2.100 W gewählt.
4. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des Raum-ther-
mostaten (K) einstellen.
ZUR BEACHTUNG! Bei Dauerbetrieb einer 12 Volt-Umwälzpumpe wird die
Lebensdauer des Motors bedeutend reduziert.
HEIZUNG BEI DAUERBETRIEB DER UMWÄLZPUMPE MIT
SOWOHL 230 V-ELEKTROPATRONE ALS AUCH FLÜSSIGGAS-
KESSEL
(Wird nur angewendet, wenn Elektrizität oder Gas nicht ausreichend ist.)
1. Das Absperrventil für das Flüssiggas öffnen.
2. Den Schiebeschalter für die Umwälzpumpe in Lage (J) stellen.
3. Den Schiebeschalter für das Flüssiggas in Lage (F) stellen.
4. Den Schiebeschalter für die Elektropatrone in die gewünschte Leistungs-posi-
tion (B, C oder D) stellen. Auf der Abbildung wurde die Einstellung für
2.100 W gewählt.
5. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des Raum-ther-
mostaten (K) einstellen.
ZUR BEACHTUNG! Bei Dauerbetrieb einer 12 Volt-Umwälzpumpe wird die
Lebensdauer des Motors bedeutend reduziert.
BEI AUFLEUCHTEN DER ROTEN LED
Der Kessel ist mit ionisierter Überwachung der Flamme ausgerüstet. Dies
bedeutet, daß die Elektronik versucht, die Flamme wieder zu zünden, wenn
diese aus irgendeinem Grund erloschen sein sollte.
Erfolgt innerhalb von zehn Sekunden kein erneutes Zünden der Flamme, unter-
bricht das Magnetventil die Gaszufuhr, und die Elektronik geht in Blockierlage,
was ein Aufleuchten der roten LED (G) auf der Bedienungstafel zur Folge hat. Für
einen erneuten Start des Kessels ist eine Rückstellung der Elektronik erforderlich.
Aufhebung der Blockierlage
1. Den Schiebeschalter für das Flüssiggas in Lage (E) stellen. Die LED (G)
erlischt.
2. Etwa 30 Sekunden warten, während die Elektronik die Blockierung aufhebt.
3. Der Schiebeschalter für das Flüssiggas wird erneut in Lage (F) gestellt, und
die Elektronik unternimmt einen neuen Versuch, den Kessel zu starten.
AUSSCHALTEN DES FLÜSSIGGASKESSELS, DER ELEKTRO-
PATRONE UND UMWÄLZPUMPE
1. Alle drei Schiebeschalter auf der Bedienungstafel in 0-Lage (H, E, A) bringen.
2. Den Hauptschalter zum Heizsystem ausschalten, wenn das Fahrzeug nicht
benutzt werden soll. Wird der Hauptschalter nicht ausgeschaltet, steht der
Kessel in Stand-by-Lage und verbraucht wenig Strom.
3. Das Absperrventil für das Flüssiggas schließen.
B
K
E
J
C
D
A
J
F
K
B
K
J
C
F
D
H
E
A
E
F
G
