Guía de servicio
Alemite, LLC Revisión (11-10)
Descripción
Estos medidores en línea son totalmente
electrónicos excepto el mecanismo de medición. El
registro electrónico está potenciado por dos baterías
alcalinas tamaño N de 1-1/2 voltios.
La pantalla de cristal líquido muestra las siguientes
cantidades de grasa distribuidas por peso:
• Entrega actual
•Total Reiniciable (momentáneo)
•Total No Reiniciable
Todos los tres totales se muestran con un punto
decimal flotante. Vea Tabla 1 en cuanto a resolución.
Funcionamiento
Oprima el botón Reset para poner en cero el total
Actual.
Cuando se requiera reiniciar el total Reiniciable:
1. Oprima el botón Reset.
• El total Reiniciable se muestra durante 3
segundos.
2. Oprima y sostenga el botón Reset durante por lo
menos un segundo mientras se muestra el total
Reiniciable.
• El total Reiniciable se reinicia en cero.
Los totales Reiniciable y No Reiniciable se
actualizan automáticamente.
Medidor de Grasa Electrónico

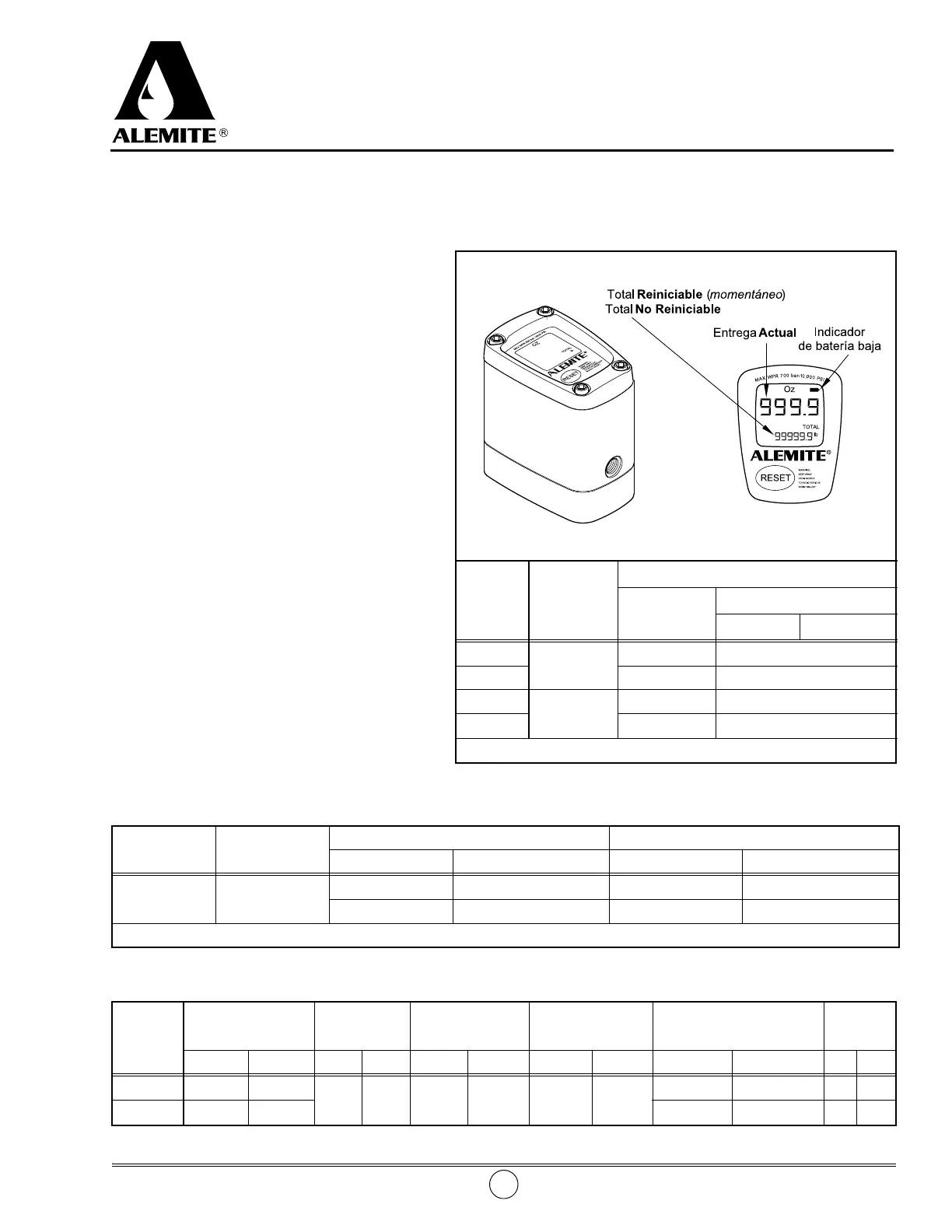

Figura 1 Medidor de Grasa Electrónico serie Modelos 3530
Modelo del
medidor
Entrada/Salida
Unidad de Medida
Entrega actual
Total
Reiniciable No Reiniciable
3530
1/8 " NPTF
Onzas Libras
3530-A Gramos Kilogramos
3530-B *
1/4 " NPTF
Onzas Libras
3530-C *
Gramos Kilogramos
* Incluye Adaptador 327033 - 1/4 " NPTF (m) x 1/4 " NPTF (m) x 1,41 " de largo
Modelo del
medidor
Tasa de flujo
Presión
máxima de
funcionamiento
Temperatura de
almacenamiento
Temperatura de
funcionamiento
Dimensiones
Largo x Alto x Ancho
Peso
kg/min lbs/min barios psi ° C ° F ° C ° F cm pulg. kg lbs
3530, -A
0.1 to 2.5 0.2 to 5.5
700 10,000 -20 to 70 -4 to 158 -10 to 60 14 to 140
7 x 8 x 4.6 2.8 x 3.2 x 1.8 0.53
1.17
3530-B, -C 0.2 to 5 0.4 to 11 7 x 8.9 x 4.6 2.8 x 3.5 x 1.8 0.59 1.30
Tabla 2 Especificaciones del Medidor de Grasa Electrónico serie Modelos 3530
Precisión* Repetibilidad*
Entrega actual Totales Reiniciables y No Reiniciables
Rango Resolución Rango Resolución
± 3% 1%
0.0 to 999.9 0.1 0.0 to 99,999.9 0.1
1000 to 9999 1 100,000 to 999,999 1
* Con grasa grados NLGI-2 o NLGI-3 en 21° C (70° F) y gravedad específica 0,93
Tabla 1 Precisión, Repetibilidad, y Resolución del Medidor de Grasa Electrónico
3530 3530-A
3530-B 3530-C
