5
Alemite, LLC Révision (11-10)
Description
Ces compteurs en ligne sont totalement
électroniques à l'exception du mécanisme de comptage.
La minuterie électronique est alimentée par deux piles
alcalines de taille N de 1-1/2 volts.
Un écran à cristaux liquides affiche les quantités
suivantes de graisse distribuées selon le poids :
• Distribution actuelle
•Total réglable (momentané)
•Total non réglable
Les trois totaux sont affichés avec un signe décimal
flottant. Consultez le Tableau 1 pour les résolutions.
Mode d'emploi
Appuyez sur le bouton Reset pour remettre à zéro le
total Actuel.
Lorsque le total Réglable doit être remis à zéro:
1. Appuyez sur le bouton Reset.
• Le total Réglable est affiché pendant 3 secondes.
2. Appuyez sur le bouton Reset et maintenez-le
enfoncé pendant au moins une seconde pendant que
le total Réglable est affiché.
• Le total Réglable est remis à zéro.
Les totaux Réglable et Non réglable sont mis à jour
automatiquement.
Compteur de graisse électronique
Guide d'exploitation

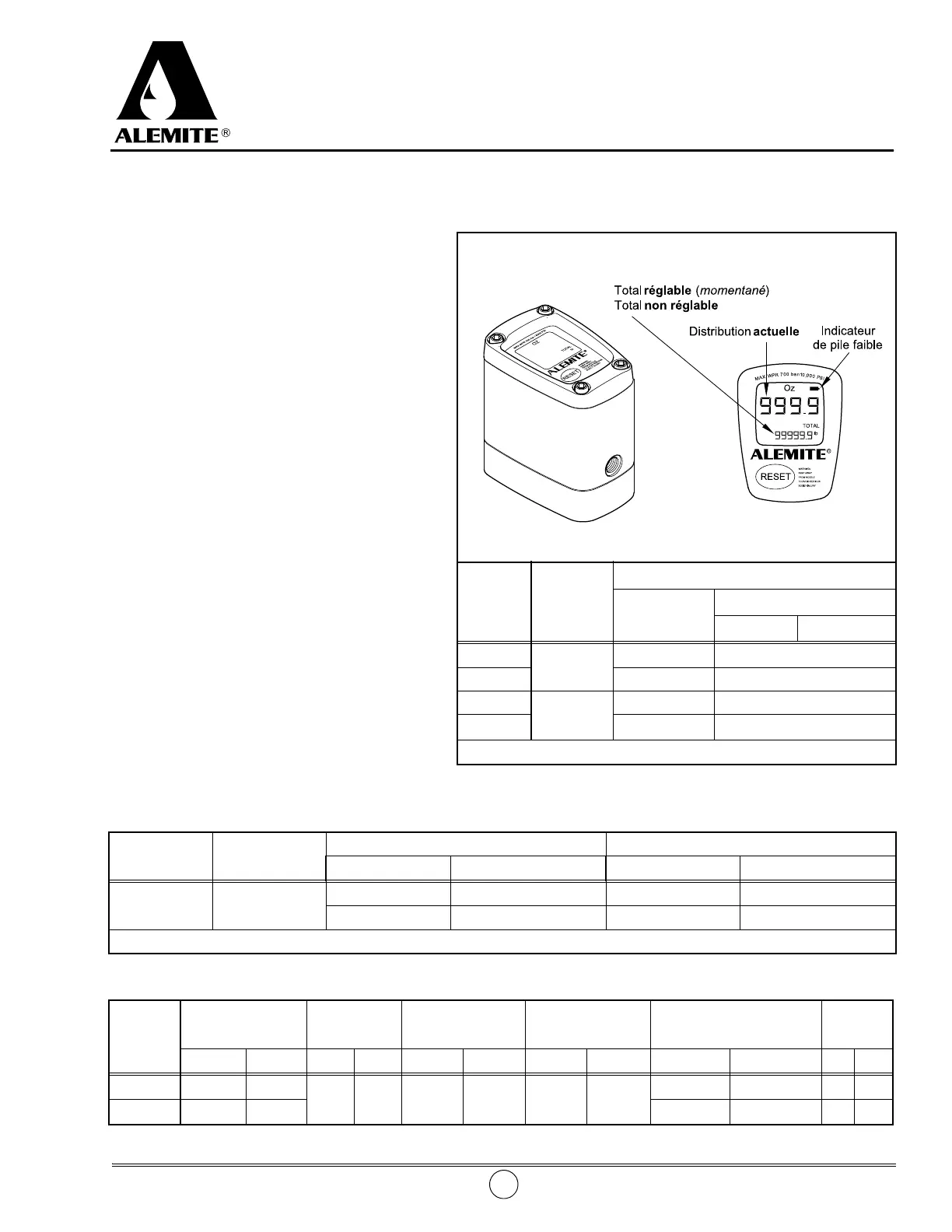

Figure 1 Compteur de graisse électronique modèle série 3530
Modèle de
compteur
Entré/Sortie
Unité de mesure
Distribution
actuelle
Total
Réglable Non réglable
3530
1/8" NPTF
Onces Livres
3530-A Grammes Kilogrammes
3530-B *
1/4" NPTF
Onces Livres
3530-C *
Grammes Kilogrammes
* Adapture Inclue 327033 - 1/4" NPTF (m) x 1/8" NPTF (m) x 1,41" de longueur
Modèle de
compteur
Débit
Pression
d'exploitation
maximale
Température
d'entreposage
Température
d'exploitation
Dimensions
Lo. x H x La
Poids
kg/min lbs/min bar psi ° C ° F ° C ° F cm pulg. kg lbs
3530, -A
0.1 to 2.5 0.2 to 5.5
700 10,000 -20 to 70 -4 to 158 -10 to 60 14 to 140
7 x 8 x 4.6 2.8 x 3.2 x 1.8 0.53
1.17
3530-B, -C 0.2 to 5 0.4 to 11 7 x 8.9 x 4.6 2.8 x 3.5 x 1.8 0.59 1.30
Tableau 2 Caractéristiques du compteur de graisse électronique modèle série 3530
Précision* Répétabilité*
Distribution actuelle Totaux réglables et non réglables
Gamme Résolution Gamme Résolution
± 3% 1%
0.0 to 999.9 0.1 0.0 to 99,999.9 0.1
1000 to 9999 1 100,000 to 999,999 1
* Avec graisse de classes NLGI-2 ou NLGI-3 à 21° C (70° F) et densité 0,93
Tableau 1 Précision, Répétabilité, et Résolution de compteur de graisse électronique
3530 3530-A
3530-B 3530-C
