Guía de servicio
3679
Medidor electrónico
5
Copyright
©
2010 by Alemite, LLC
Este documento contiene información confidencial que es propiedad de Alemite, LLC
y no se debe copiar, usar o revelar a terceros sin una expresa autorización por escrito.
Revisión (5-10)
Descripción
PRECAUCIÓN
No opere este medidor con una mezcla de anticongelante y
agua. El medidor no marcará correctamente.
El medidor modelo 3679 está diseñado para medir una variedad de
líquidos, los que incluyen aceites de motor (SAE 5-50), aceites de
engranaje (SAE 80-240) y líquido de transmisión automática.
El medidor es completamente electrónico con excepción del
mecanismo de medición del engranaje oval. El registrador electrónico se
alimenta mediante dos baterías alcalinas AAA de 1-1/2 voltios.
El medidor se puede programar para registrar en:
• pintas, cuartos de galón o galones, y totalizar en galones;
• litros y totalizar en litros.
NOTA: El medidor viene programado de fábrica para reg-
istrar en cuartos de galón y totalizar en galones.
Una pantalla de cristal líquido muestra las siguientes cantidades de
líquido que se surten por volumen:
• Suministro actual
• RESET TOTAL (restablecimiento total) [momentáneo]
•TOTAL
Estas tres cantidades se muestran con una coma decimal flotante.
• Suministro actual (de 0.000 a 99999)
• RESET TOTAL y TOTAL (0.0 a 999999)
La memoria no volátil del medidor retiene la unidad de medida, los
totales y el factor de calibración durante el reemplazo de la batería.
Funcionamiento
Para poner a cero el suministro actual y RESET TOTAL
(restablecimiento total), el medidor debe estar en espera. Consulte la
Figura 1.
Presione el botón Reset para poner a cero el suministro actual.
Cuando se deba restablecer el RESET TOTAL:
1. Presione el botón Reset.
• Se muestra el RESET TOTAL durante 5 segundos.
2. Presione y mantenga presionado el botón Reset mientras se muestre el
RESET TOTAL.
•El RESET TOTAL se restablece en cero.
El RESET TOTAL y el TOTAL se actualizan automáticamente
durante el suministro de líquido.
Presión máxima
de funcionamiento
Temperatura de
almacenamiento
Temperatura de
funcionamiento
Precisión* Repetibilidad*
Dimensiones (c/ protección)
L x Al x An
Peso
barios psi ° C ° F ° C ° F cm pulg. kg lb
70 1000 -20 to 70 -4 to 158 -5 to 50 23 to 122 ± 1% 1% 9,4 x 10,7 x 6,1 3,7 x 4,2 x 2,4 0,38 0,83
* Con aceite SAE 10W a 20° C (68° F)
Tabla 1 Especificaciones del medidor electrónico modelo 3679

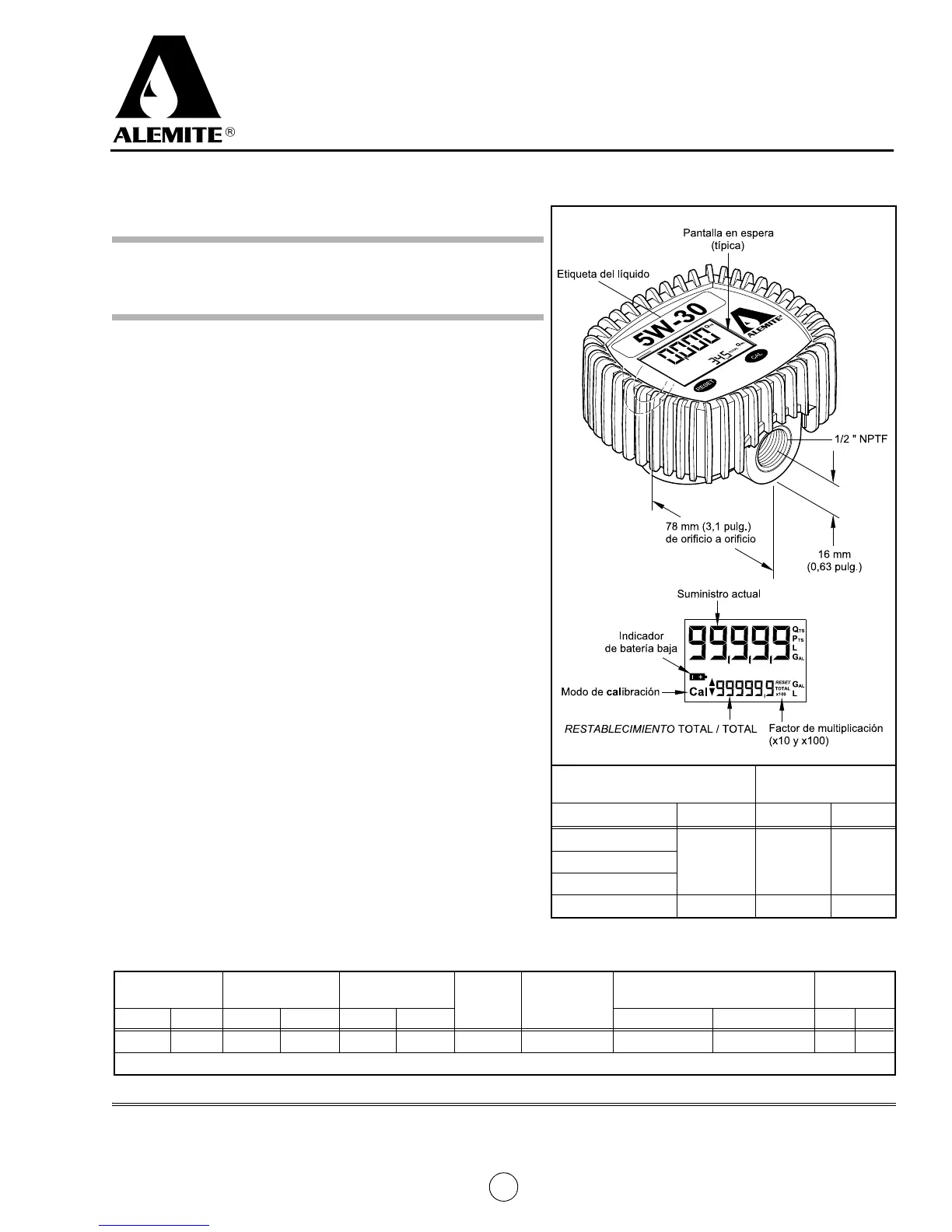

Figura 1 Medidor electrónico modelo 3679
Unidades de medida
programables
Tasa de flujo
en unidades / min.
Actual Totalizador Mín. Máx.
pinta
(PTS)
galón (GAL)
1/4 de galón 8 galones
cuarto de galón (QTS)
galón (G
AL)
litro (L)litro(L) 1 litro 30 litros
