Compteur électronique
Guide d'exploitation
9
Copyright
©
2010 by Alemite, LLC
Le présent document contient des renseignements confidentiels appartenant à la société Alemite, LLC
qui ne peuvent être copiés, employés ni divulgués à un tiers sans une autorisation écrite.
Révision (5-10)
Description
ATTENTION
Ne pas faire fonctionner ce compteur avec un mélange
d'antigel et d'eau. Le compteur n'affichera pas correctement.
Le modèle de compteur 3679 est destiné à mesurer toute une gamme
de fluides notamment des huiles pour moteur (SAE 5-50), des huiles à
engrenages (SAE 80-240) ainsi que des fluides pour transmissions
automatiques.
Le compteur est entièrement électronique sauf pour le mécanisme de
comptage à engrenages ovales. La minuterie électronique est alimentée
par deux piles alcalines AAA de 1-1/2 volts.
Le compteur peut être programmé pour afficher les valeurs en :
• chopines, pintes ou gallons et totaliser en gallons
• litres et totaliser en litres
REMARQUE: Le compteur est programmé en usine pour
afficher les valeurs en pintes et totaliser en gallons.
Un écran à cristaux liquides affiche les quantités suivantes de fluide
distribuées selon le volume:
• Distribution actuelle
• RESET TOTAL (total r
églable) [momentané]
•TOTAL
Les trois totaux sont affichés avec un signe décimal flottant.
• Distribution actuelle (0.000 à 99999)
• RESET TOTAL et TOTAL (0.0 à 999999)
La mémoire non volatile conserve l'unité de mesure, les totaux et le
facteur de calibration lors du remplacement des piles.
Mode d'emploi
Pour remettre à zéro la distribution actuelle et RESET TOTAL
(total r
églable), le compteur doit être en mode d'attente. Se reporter à la
Figure 1.
Appuyez sur le bouton Reset pour remettre à zéro la distribution
actuelle.
Lorsque RESET TOTAL doit être remis à zéro:
1. Appuyez sur le bouton Reset.
• RESET TOTAL est affiché pendant 5 secondes.
2. Appuyez et maintenez enfoncé le bouton Reset pendant qu'est affiché
RESET TOTAL.
• RESET TOTAL est remis à zéro.
RESET TOTAL et TOTAL sont mis à jour automatiquement
pendant la distribution du fluide.

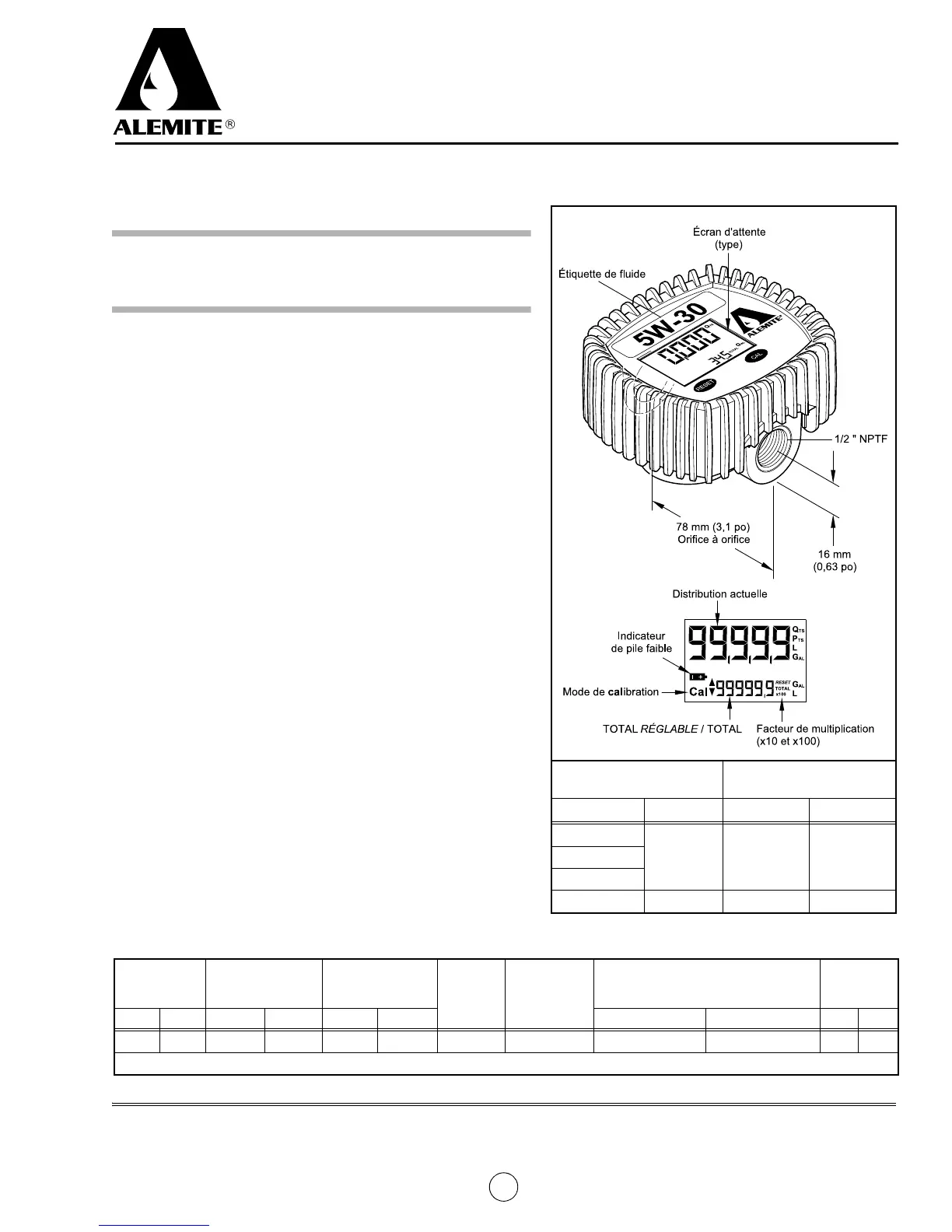

Figure 1 Compteur électronique Modèle 3679
Unités de mesure
programmables
Débit en Unités / Minute
Actuel Totalisateur Min. Max.
chopine (P
TS)
gallon (G
AL)
1/4 de gallon 8 gallons
pinte (QTS)
gallon (G
AL)
litre (L) litre (L) 1 litre 30 litres
Pression
d'exploitation
maximale
Température
d'entreposage
Température
d'exploitation
Précision* Répétabilité*
Dimensions (a/dispositif de protection)
Lo x La x H
Poids
bar psi ° C ° F ° C ° F cm po kg lb
70 1000 -20 to 70 -4 to 158 -5 to 50 23 to 122 ± 1% 1% 9,4 x 10,7 x 6,1 3,7 x 4,2 x 2,4 0,38 0,83
* Avec huile SAE 10W à 20° C (68° F)
Tableau 1 Spécifications du compteur électronique Modèle
