12

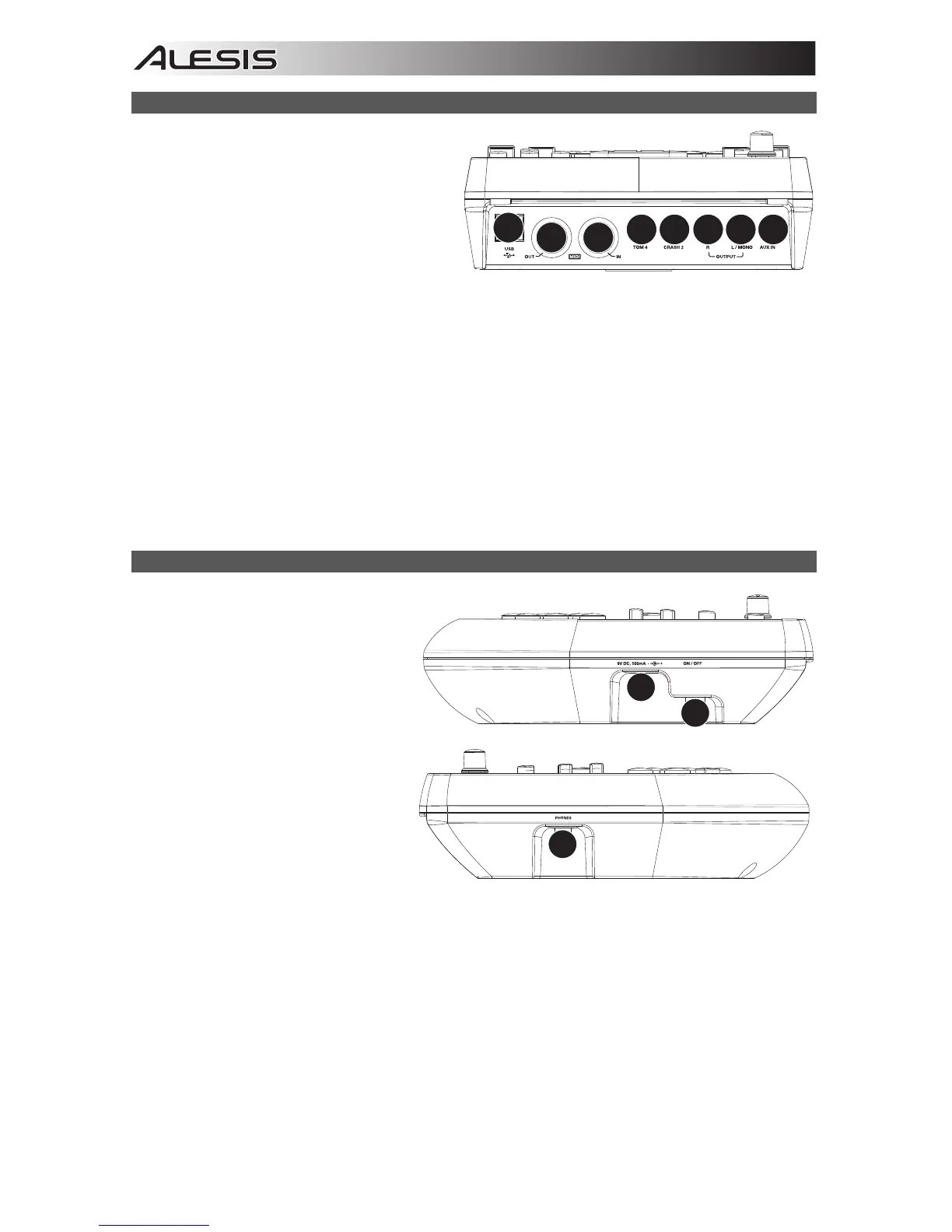

PANEL SUPERIOR
1. SALIDAS – Use cables estándar TRS de
1/4 pulg. para conectar estas salidas a un
altavoz o sistema de amplificador. El nivel
de estas salidas se controla con la perilla
VOLUME.
2. ENTRADA AUXILIAR – Use un cable
estéreo estándar de 1/8 pulg. para conectar
esta entrada a un reproductor de audio
opcional (como un reproductor de MP3,
reproductor de CD, etc,). Este audio se oye en las salidas OUTPUT y PHONES. Durante la grabación
el audio proveniente de esta entrada no se graba.
3. ENTRADA DE TOM 4 – Use un cable TRS estándar de 1/4 pulg. para conectar esta entrada a un pad
de tambor adicional, que disparará el sonido del Tom 4.
4. ENTRADA DE CRASH 2 – Use un cable TRS estándar de 1/4 pulg. para conectar esta entrada a un
pad de platillos adicional, que disparará el sonido del Crash 2.
5. SALIDA MIDI – Use un cable MIDI estándar de cinco pines para conectar esta salida a la ENTRADA
MIDI de un dispositivo MIDI externo.
6. ENTRADA MIDI – Use un cable MIDI estándar de cinco pines para conectar esta entrada a la SALIDA
MIDI de un dispositivo MIDI externo.
7. USB – Esta conexión le permite enviar información MIDI hacia o desde una computadora. Use un
cable USB (que se vende por separado) para conectar el módulo a un puerto USB disponible de su
computadora.
Nota: Por la conexión USB sólo se envía información MIDI y no audio.
PANELES LATERALES
1. CONEXIÓN DE ALIMENTACIÓN –
Conecte aquí el adaptador de
alimentación incluido (9 V CC, 500
mA, pin central positivo) y luego
conecte el adaptador al
tomacorriente de pared.
2. BOTÓN DE ENCENDIDO – Pulse
este botón para encender el módulo.
Manténgalo pulsado durante un
segundo y luego suéltelo para
apagar el módulo.
3. AURICULARES – Conecte un juego
de auriculares estéreo de ¼ pulg. a
esta salida.
11
234
5
7
6
1
2
3
