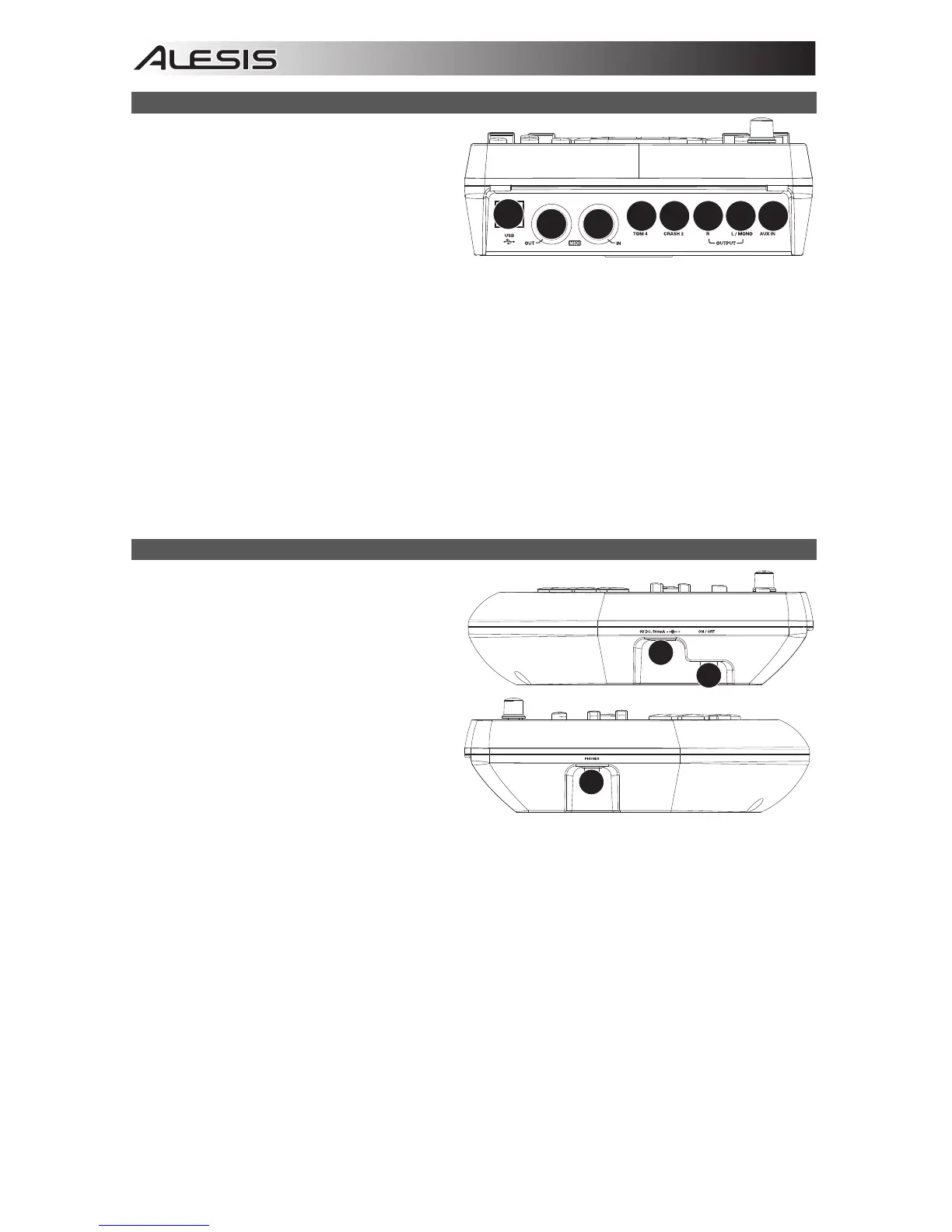

PANNELLO SUPERIORE
1. USCITE – Servirsi di cavi TRS standard da
1/4" per collegare queste uscite ad un
altoparlante o a un impianto di amplificatori.
Il livello di queste uscite è controllato dalla
manopola VOLUME.
2. INGRESSO AUX – Servirsi di un cavo
stereo standard da 1/8" per collegare
questo ingresso ad un lettore audio
opzionale (ad es. lettore MP3, lettore CD, ecc.). Questo audio si sentirà a livello delle USCITE e
dell'uscita CUFFIE. Durante la registrazione, l'audio proveniente da questo ingresso non verrà
registrato.
3. INGRESSO TOM 4 – Servirsi di un cavo TRS standard da 1/4" per collegare questo ingresso a un pad
batteria opzionale, che attiverà il suono del Tom 4.
4. INGRESSO CRASH 2 – Servirsi di un cavo TS standard da 1/4" per collegare questo ingresso a un
pad piatti opzionale, che attiverà il suono del Crash 2.
5. USCITA MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita all’ingresso
MIDI di un dispositivo MIDI esterno.
6. INGRESSO MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso
all’uscita MIDI di un dispositivo MIDI esterno.
7. USB – Questo collegamento consente di inviare informazioni MIDI a un computer. Servirsi di un cavo
USB (venduto separatamente) per collegare il modulo ad una porta USB disponibile del computer.
Nota bene: solo le informazioni MIDI vengono inviate via USB, non l'audio.
PANNELLI LATERALI
1. COLLEGAMENTO DI ALIMENTAZIONE –
Collegare l'adattatore di alimentazione in
dotazione (9V DC, 500mA, polo centrale
positivo) a questo livello, quindi collegare
l'adattatore all'alimentazione a parete.
2. TASTO POWER – Premere questo tasto
per accendere il modulo. Tenerlo premuto
per un secondo e rilasciarlo per spegnere il
modulo.
3. CUFFIE – Collegare a questa uscita un set
di cuffie stereo da 1/8”.
