19

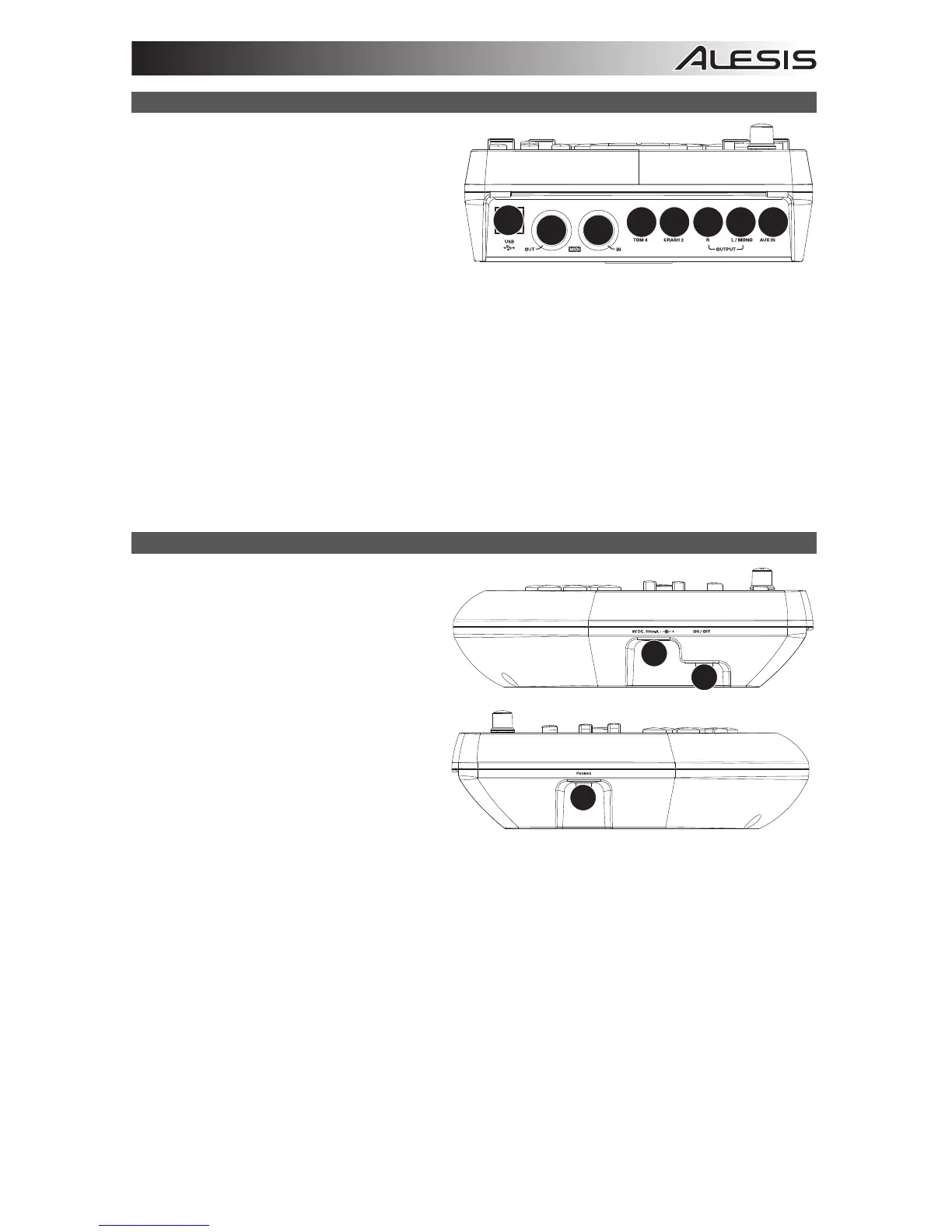

PANNEAU SUPÉRIEUR
1. SORTIES – Utilisez des câbles TRS 1/4 po
(6,35 mm) standards afin de brancher ces
sorties à un haut-parleur ou à un système
de sonorisation. Le niveau de ces sorties
est commandé par le bouton VOLUME.
2. ENTRÉE AUX – Utilisez un câble 1/8 po
(3,5 mm) standard afin de brancher cette
entrée à un lecteur audio (lecteur MP3,
lecteur CD, etc.). Ce signal audio sera transmis aux sorties OUTPUT et PHONES. Durant
l’enregistrement, le signal de cette entrée n’est pas enregistré.
3. ENTRÉE TOM 4 – Utilisez un câble TRS 1/4 po (6,35 mm) standard afin de brancher cette entrée à un
pad supplémentaire qui permettra de déclencher le son Tom 4.
4. ENTRÉE CRASH 2 – Utilisez un câble TRS 1/4 po (6,35 mm) standard afin de brancher cette entrée à
un pad supplémentaire qui permettra de déclencher le son Crash 2.
5. SORTIE MIDI – Utilisez un câble MIDI à cinq broches afin de brancher cette sortie à l’entrée MIDI IN
d’un appareil MIDI externe.
6. ENTRÉE MIDI – Utilisez un câble MIDI à cinq broches afin de brancher cette entrée à la sortie MIDI
OUT d’un appareil MIDI externe.
7. USB MIDI – Ce connecteur permet d’envoyer des données MIDI vers un ordinateur. Utilisez un câble
USB (vendu séparément) afin de brancher le module au port USB de votre ordinateur.
Remarque : Uniquement les données MIDI sont transmises via cette connexion, aucun signal audio.
PANNEAUX DE CÔTÉ
1. ENTRÉE D’ALIMENTATION – Branchez
le câble d'alimentation (9 CC, 500 mA,
fiche à centre positif) inclus à cette
entrée, puis branchez l’extrémité à une
prise secteur.
2. INTERRUPTEUR D’ALIMENTATION –
Appuyez cette touche afin de mettre le
module sous tension. Maintenez cette
touche enfoncée pendant 1 seconde afin
de mettre le module hors tension.
3. SORTIE CASQUE – Cette sortie permet
de brancher un casque d'écoute 1/8 po
(3,5 mm).
11
234
5
7
6
1
2
3
