SvEnSka
SvEnSka
INsÄttNING Av BAttERIER
Sätt i 2 AA-batterier i batterifacket med rättvänd
polaritet enligt g. 5.
INtRODUKtION:
Elektronik är en fråga om att manipulera elektriska
strömmar och spänningar med hjälp av passiva och
aktiva komponenter som är sammankopplade för
att skapa kretsar. Elektroniska kretsar sträcker sig
från ett enkelt laddningsmotstånd som omvandlar
ström till spänning, till en dators centrala
bearbetningsenhet (CPU) som kan innehålla mer än
en miljon transistorer.
vAD hÄNDER?
Den elektriska rörelsesensorn aktiverar ett alarm
när någonting rör sig framför rörelsesensorn.
hUR FUNGERAR DEt?
De två AA-batterierna är seriekopplade för att ge
en spänning på 3V för att ge ström åt kretskortet
där ett datachip konstant övervakar signalerna
från ljussensorn. När chippet känner en plötslig
förändring i ljusstyrka, som när du för handen
framför sensorn, sätts alarmet igång. På grund
av den elektrooptiska egenskapen i ljussensorn,
fungerar den bäst i väl upplysta miljöer och behöver
en stor ljusförändring för att sätta igång alarmet.
Om färgen eller ljusstyrkan på objektet som rör sig
är för lik bakgrunden kan objektet undgå upptäckt.
Fakta
Rörelsesensorer används i stor utsträckning för
åtkomstkontroll, så som automatisk dörröppning,
elektroniska välkomstmeddelande och säkerhets-
alarm. Nyligen har rörelsesensorer även börjat
användas i spelkontroller där de används för att känna
av spelarens rörelser. En enkel rörelsesensor, som
den du just byggt, använder sig av synligt ljus för att
upptäcka rörelse, medan mer avancerade apparater
använder sig av passivt infrarött ljus för att upptäcka
rörelse av människor eller av IR-mottagare/sändare
för att upptäcka rörelse.

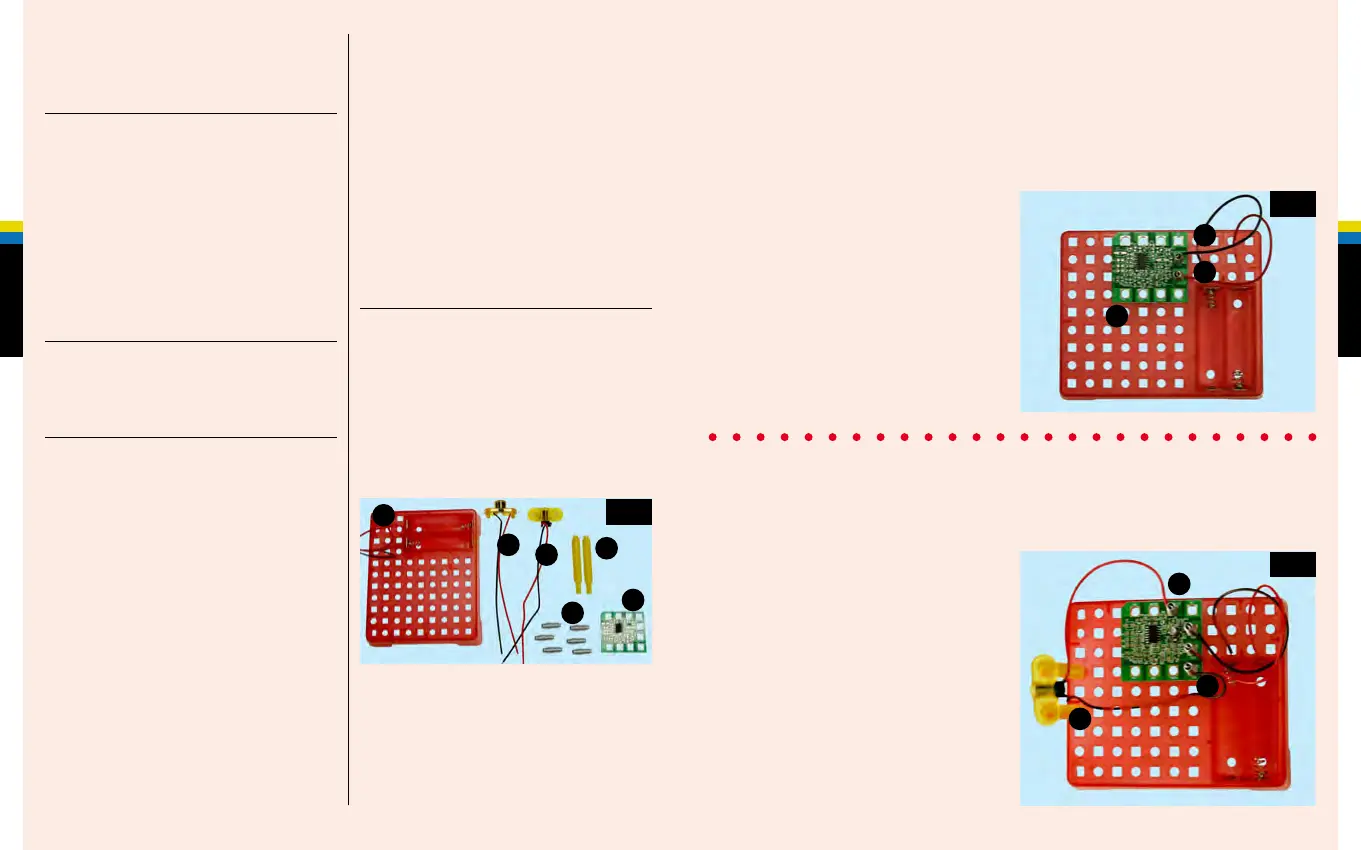

INNEhåLL
1. 1 x Basplatta
2. 1 x Kretskort med datachip
3. 1 x Summer
4. 1 x Fotosensor med hållare
5. 2 x Sensorhållare
6. 6 x Fjäderkontakter
Batterier som krävs: 2 x AA(ingår ej)
1. Placera kretskortet (2) på basplattan (1). Sätt i två äderkontakter (6) i hålen (VSS1, VCC1) genom
att trycka ner den smala änden så långt det går, se Fig. 2. Anslut den röda och svarta batteritråden till
respektive äderkontakt genom att böja ädern för att skapa ett mellanrum där metalltråden förs in. Så
som visas i Fig. 2:
Placera kretskortet – 1
Anslut den svarta batteritråden – 2
Anslut den röda batteritråden - 3
så hÄR sÄttER DU IhOP DIN RöRELsEsENsOR
Fig. 1
2. Montera fotosensorn (4) med sensorhållarna (5) på basplattan. Sätt i två äderkontakter och anslut
fotosensorns trådar till hål (3) och (4) så som visas i Fig. 3:
Montera fotosensorn på basplattan – 4
Anslut sensorns röda tråd – 5
Anslut sensorns svarta tråd - 6
Fig. 2
Fig. 3
1
1
2
2
5
5
6
6
3
3
4
4
