danSk
danSk
IsÆtNING AF BAttERIER
Isæt 2 stk. AA-batterier iht. polanvisningerne som
vist i g. 5.
INtRODUKtION:
Elektronik handler om manipulation af elektrisk
strøm og spændinger ved hjælp af passive og
aktive komponenter, der forbindes for at skabe
et kredsløb. Elektronisk kredsløb rangerer fra en
simpel ladningsmodstand, der omdanner strøm til
en spænding, til central processing-enheder (CPUs)
i computere der kan indeholde mere end én million
sendere.
hvAD KAN DEN?
Denne elektroniske bevægelsessensor udløser en
alarm, når den registrerer en bevægelse.
hvORDAN vIRKER DEN?
De to AA-batterier sammenkobles for at skae
3V spænding til det integrerede kredsløb, hvor
en mikrochip konstant overvåger signalet fra lys-
sensoren. Når mikrochippen opfanger en pludselig
ændring i lysstyrken, som f.eks. hvis du bevæger
hånden foran sensoren, udløses alarmen. På grund
af lyssensorens elektrooptiske egenskaber fungerer
denne bedst i veloplyste omgivelser og kræver en
stor ændring i lysstyrken for at udløse alarmen. Hvis
baggrundsfarven eller lysstyrken er den samme
som det bevægende objekt, udløses alarmen
sandsynligvis ikke.
FAKtA:
Bevægelsessensorer bruges i stor udstrækning
i f.eks. adgangskontrol ved automatiske
døre, elektroniske velkomstmeddelelser og
sikkerhedsalarmer. Det er nu også integreret
i spilkontroller for at registrere spillernes
bevægelser. Den simple, som du lige har bygget,
anvender synligt lys til registrering, hvor de mere
avancerede apparater anvender passivt infrarød
(PIR) til at registrere bevægelser eller anvender
infrarøde sendere og modtagere til at registrere
bevægelsen.

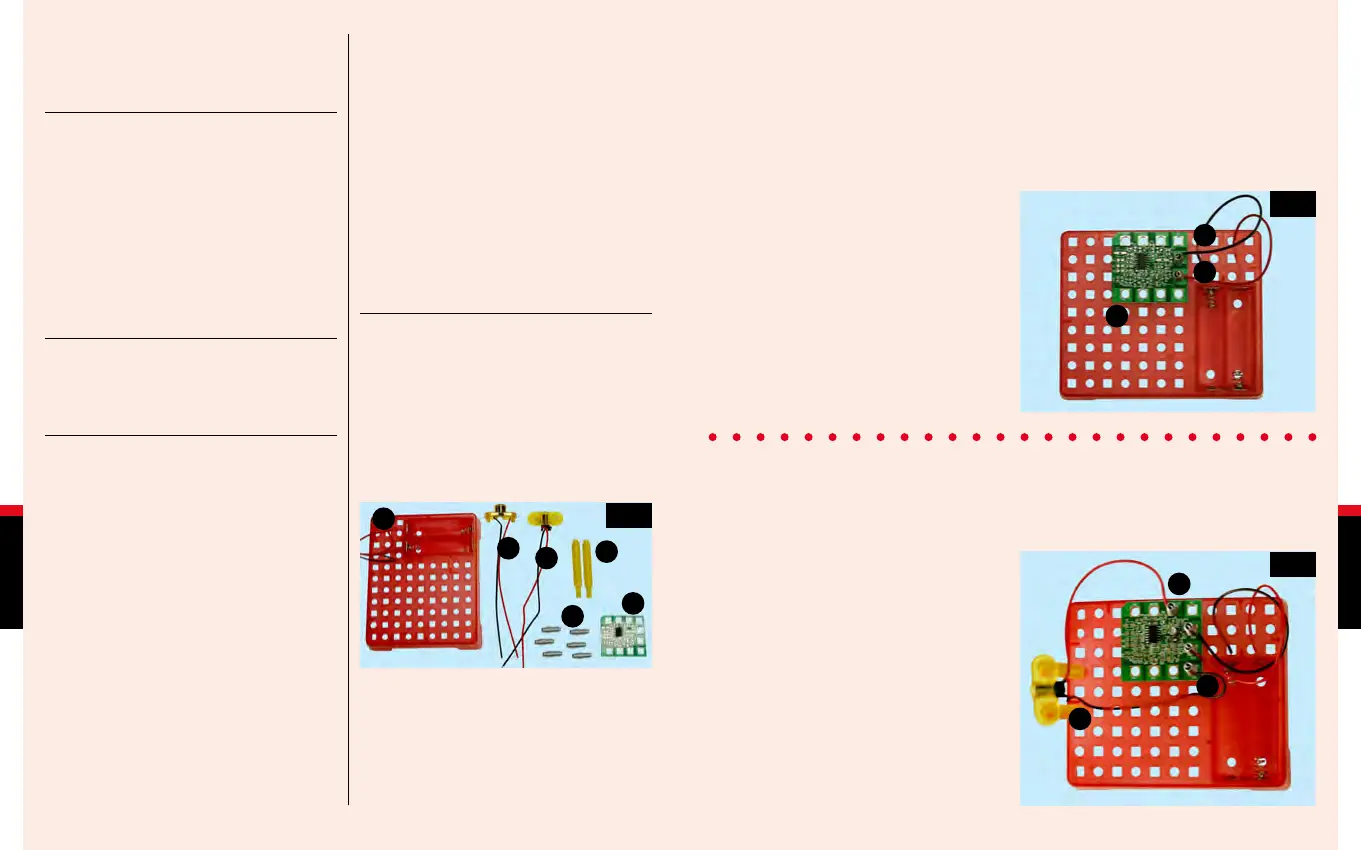

INDhOLD:
1. 1 x Basisplade
2. 1 x printplade
3. 1 x Summer
4. 1 x Fotosensor med holder
5. 2 x Sensorholder
6. 6 x Fjederkontakter
Kræver 2 x AA batterier (ikke inkluderet)
1. Placér printpladen (2) på basispladen (1). Isæt to ederkontakter (6) i hullerne (VSS1,VCC1) ved at skubbe
de smalle ender så langt ned som muligt som vist i g. 2. Forbind den røde og sorte batteriledning til
ederkontakterne ved at bøje disse, så der dannes en åbning, hvori metalwiren monteres – som vist:
Placer printpladen -1
Forbind den sorte batteriledning – 2
Forbind den røde batteriledning – 3
såDAN sAmLER DU DIN BEvÆGELsEssENsOR
Fig. 1
2. Montér fotosensoren (4) med sensorholder (5) på basispladen. Monter to ederkontakter og forbind
fotosensor-ledningerne til hullerne (3) og (4) som vist i Fig. 3:
Montér fotosensoren på basispladen -4
Forbind sensorens røde ledning –5
Forbind sensorens sorte ledning –6
Fig. 2
Fig. 3
1
1
2
2
5
5
6
6
3
3
4
4
