INNsEttING Av BAttERIER
2 AA-batterier plasseres i batterilommen med riktig
polaritet som vist i g. 5.
INtRODUKsjON:
Elektronikk er et spørsmål om å manipulere
elektriske strømmer og spenninger ved hjelp av
passive og aktive komponenter som er koblet
sammen for å lage kretser. Elektroniske kretser
spenner fra en enkel ladningsmotstand som
omdanner strøm til spenning, til en datamaskins
sentrale bearbeidingsenhet (CPU = central-
processing units) som kan inneholde mer enn én
million transistorer.
hvA sKjER?
Den elektroniske sensoren aktiverer en alarm når
noe beveger seg foran bevegelsessensoren.
hvORDAN vIRKER DEt?
De to AA-batteriene er seriekoblet for å gi en
spenning på 3V for å gi strøm til kretskortet der
en datachip kontinuerlig overvåker signalene
fra lyssensoren. Når chipen merker en plutselig
forandring i lysstyrke, som når du fører hånden din
foran sensoren, utløses alarmen. På grunn av den
elektro-optiske egenskapen i lyssensoren, virker
den best i godt opplyste miljøer og trenger en stor
forandring i lysnivået for å utløse alarmen. Hvis
fargen eller lysstyrken på objektet som beveger
seg er for lik bakgrunnen, kan objektet unngå å bli
oppdaget.
Fakta
Bevegelsessensoren brukes i stor utstrekning
for tilgangskontroll, slik som automatisk
døråpning, elektroniske velkomstmeldinger og
sikkerhetsalarmer. Nylig har bevegelsessensoren
også blitt tatt i bruk i spillkontroller der de brukes
til å gjenkjenne spillerens bevegelser. En enkel
bevegelsessensor, som den du nettopp bygde,
bruker synlig lys for å registrere bevegelse, mens de
mer avanserte enheter bruker passivt infrarødt lys
(PIR = Passive infrared)for å registrere bevegelser
av mennesker eller Infrarøde mottagare/sendere for
å oppdage bevegelser.

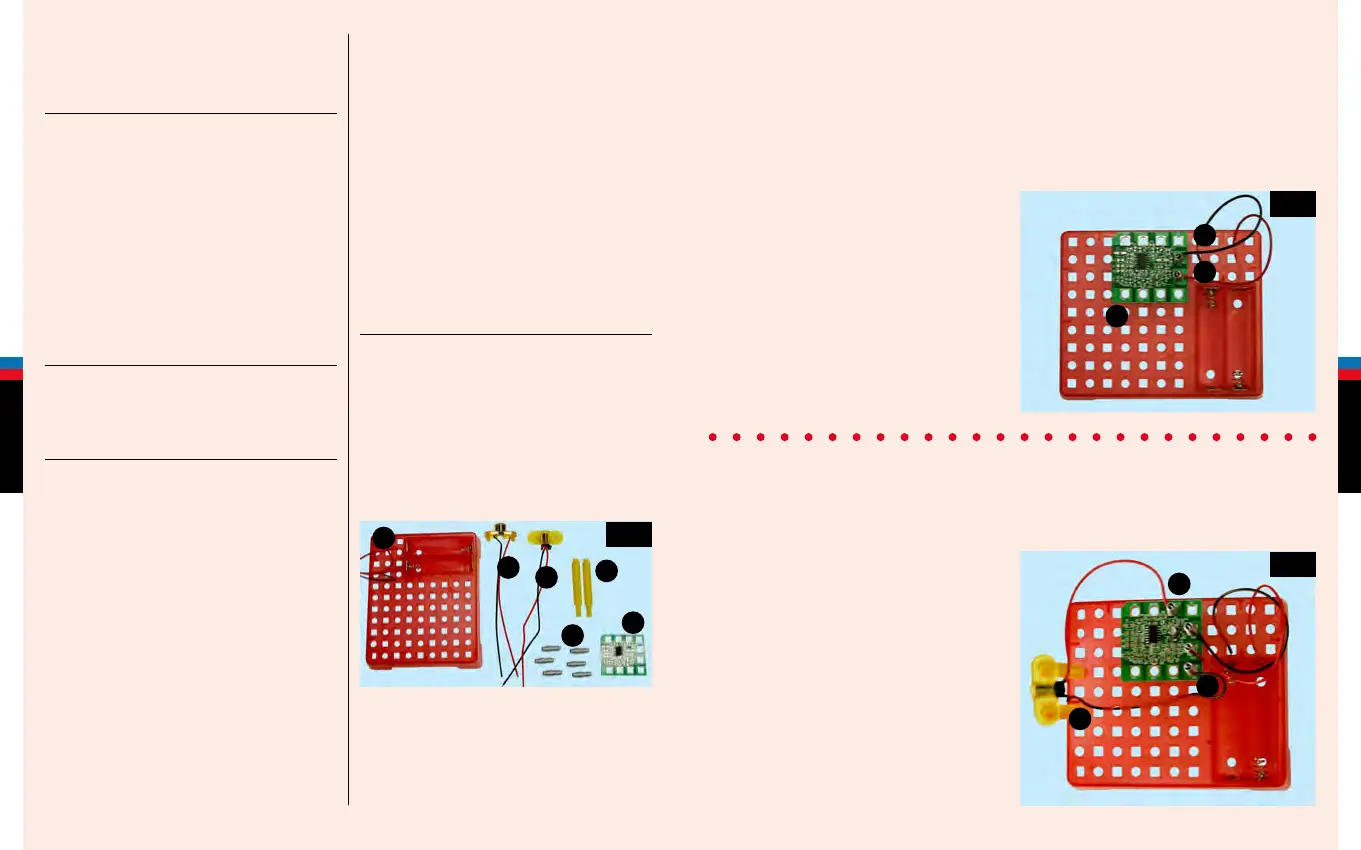

INNhOLDER
1. 1 x Bunnplate
2. 1 x Kretskort med datachip
3. 1 x Summer (alarmsummer)
4. 1 x Fotosensor med brakett
5. 2 x Sensorholdere
6. 6 x Fjærkoblinger
Eksperimentsettet bruker følgende batterier:
2 x 1.5V AA (ikke inkludert).
1. Plasser kretskortet (2) på bunnplaten (1). Sett i to ærkoblinger (6) i hullene (VSS1, VCC1) ved å trykke
ned den smale enden så langt som mulig, se Fig. 2. Koble den røde og svarte batteriledningen til den
korresponderende ærkoblingen ved å bøye æren for å lage et mellomrom der metall tråden føres inn.
Som vist i Fig.2:
Plasser kretskortet - 1
Koble den svarte batteriledningen - 2
Koble den røde batteriledningen - 3
sLIK mONtEREs BEvEGELsEssENsOREN
Fig. 1
2. Monter fotosensoren (4) med sensorholderen (5) til bunnplaten. Sett inn to ærkoblinger og koble
fotosensorenes ledninger til hullene (3) og (4) som vist i Fig. 3.
Monter fotosensoren til bunnplaten - 4
Koble sensorens røde ledning - 5
Koble sensorens sorte ledning – 6
Fig. 2
Fig. 3
1
1
2
2
5
5
6
6
3
3
4
4
