Modulare Prozessoren SLC 5/03, SLC 5/04 und SLC 5/05 31
Publikation 1747-IN009E-DE-P – April 2007

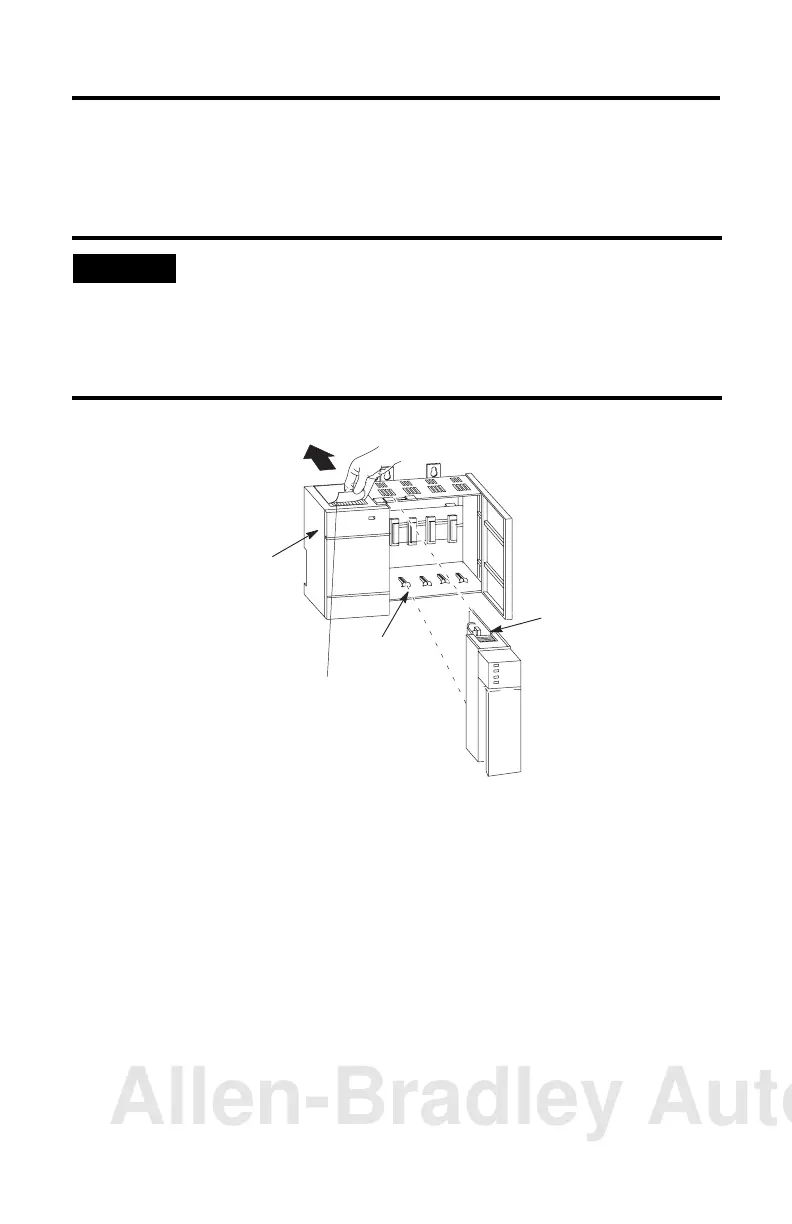

Installieren des SLC-Prozessors
Stellen Sie sicher, dass die Netzspannung ausgeschaltet ist, und schieben Sie den
Prozessor dann in Steckplatz 0 des 1746-Chassis.
Versorgung des Prozessors mit Strom
1. Das Chassis-Netzteil einschalten.
2. Das Chassis-Netzteil und die LED-Anzeigen des Prozessors überprüfen. Die
Netz-LED-Anzeige am Netzteil sollte leuchten, und die Fehler-LED-Anzeige am
Prozessor sollte blinken.
Die Positionen des Netzteils und der LED-Anzeigen am Prozessor können Sie der
Abbildung auf Seite 32 entnehmen.
WICHTIG
Die modularen SLC 500-Prozessoren müssen in den linken Steckplatz
(Steckplatz 0) eingeschoben werden. Wird der Prozessor in einen anderen
Steckplatz eingeschoben, funktioniert er nicht.
Entfernen Sie außerdem nach dem Einsetzen des Prozessors die Schutzfolie.
Wenn die Folie nicht entfernt wird, kann sich das Netzteil überhitzen.
Netzteil
Schutzfolie
Kartenführung
Prozessor-Entriegelung
