Processadores Modulares SLC 5/03, SLC 5/04 e SLC 5/05 67
Publicação 1747-IN009E-PT-P - Abril 2007
Instale o processador SLC
Confirme se o sistema está desligado e encaixe o processador no slot 0 do rack 1746.
Aplicação de alimentação no processador
1. Ligue a fonte de alimentação do rack.
2. Verifique os LEDs indicadores do processador e a fonte de alimentação do rack.
O LED indicador de energia na fonte de alimentação deve estar aceso e o LED
de falha do processador deverá estar piscando.
Veja na figura na página 68 a localização dos LEds indicadores de alimentação
e do processador.
IMPORTANTE
Os processadores modulares SLC 500 devem ser encaixados no slot da
esquerda (slot 0). Se o processador for encaixado em outro slot ele não
irá operar.
Além disso, remova o envoltório de proteção depois de instalar o processador.
Se o envoltório não for retirado, a fonte de alimentação poderá
the superaquecer.

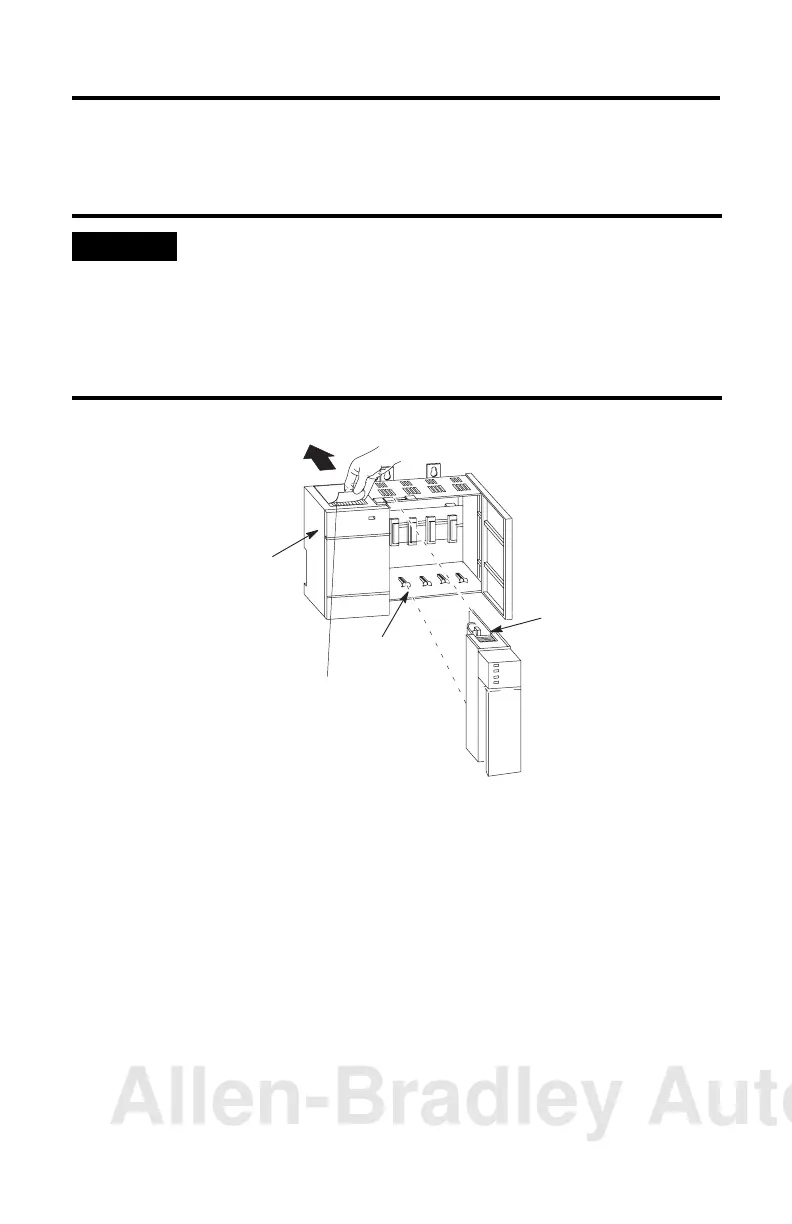

Fonte de
alimentação
Envoltório de proteção
Guia de cartão
Liberador do
processador
