44 Processori modulari SLC 5/03, SLC 5/04 e SLC 5/05
Pubblicazione 1747-IN009E-IT-P - Aprile 2007
Caricamento del software
Fare riferimento alla documentazione del software di programmazione.
Comunicazione con il processore
1. Per stabilire la comunicazione tra il processore e il PC, fare riferimento alla tabella
riportata di seguito.
Processore Procedura
SLC 5/03 Collegare l'interfaccia 1747-PIC dal processore alla porta seriale del PC o collegare
l'interfaccia 1747-UIC dal processore alla porta USB del PC al processore utilizzando
il cavo 1747-C13 o 1747-CP3. È anche possibile utilizzare un'interfaccia 1784-PKTX(D)
o 1784-PCMK oppure un cavo 1747-CP3 dal canale 0 del processore alla porta
seriale del PC.
SLC 5/04 Collegare un cavo 1747-CP3 dal canale 0 del processore alla porta seriale del PC
o collegare l'interfaccia 1747-UIC dal canale 0 del processore alla porta USB del PC.
In alternativa, utilizzare un'interfaccia 1784-PKTX(D) o 1784-PCMK.
SLC 5/05 Collegare un cavo 1747-CP3 dal canale 0 del processore alla porta seriale del PC
o collegare il convertitore di interfaccia 1747-UIC dal canale 0 del processore alla porta
USB del PC. Per la connessione Ethernet, collegare il canale 1 del processore e la scheda
Ethernet del PC a un hub Ethernet utilizzando un cavo compatibile 10/100Base-T.
(1)
(1) L'indirizzo EtherNet/IP deve essere impostato prima tramite BOOTP o una connessione RS-232.
POWER
RUN
FLT
BATT
FORCE
DH485
RS232
POWER
RUN
FLT
BATT
FORCE
DH+
RS232
POWER
RUN
FLT
BATT
FORCE
ENET
RS232

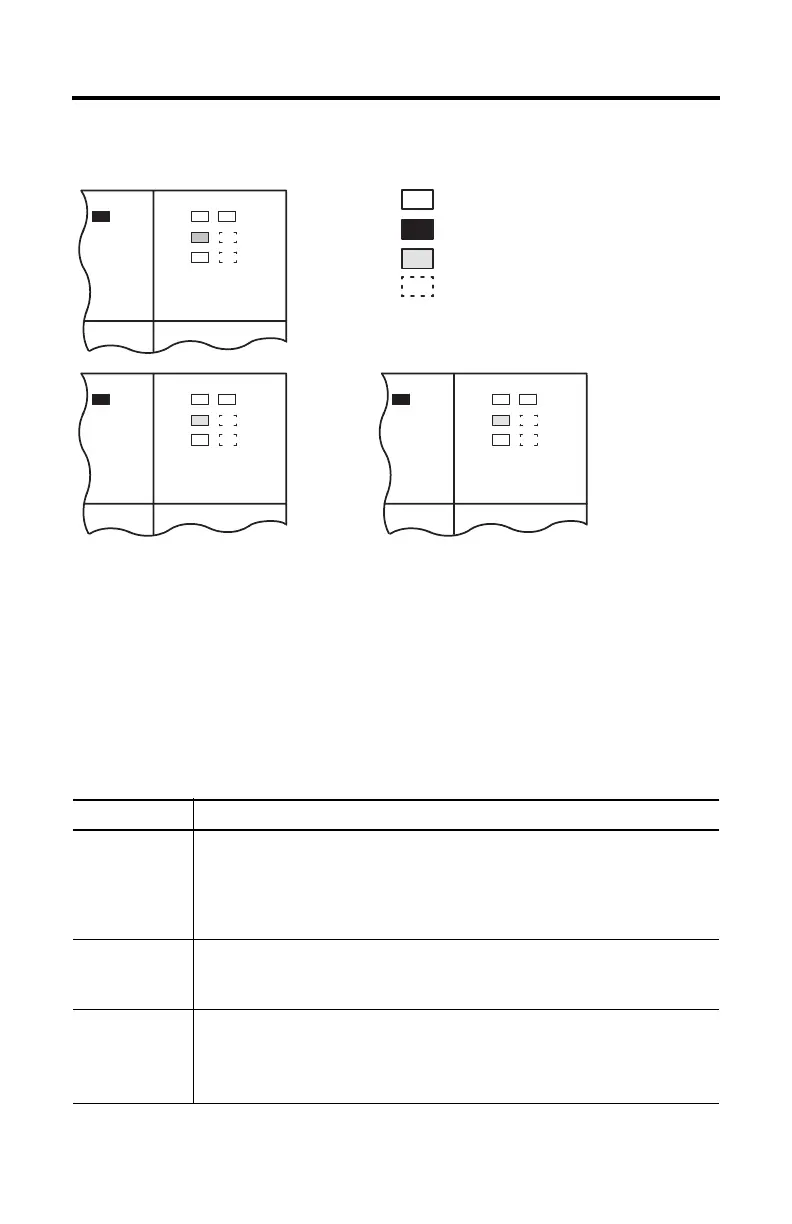

Alimentatore e indicatori LED
Indica che l'indicatore LED è spento.
Indica che l'indicatore LED è acceso.
Indica che l'indicatore LED è lampeggiante.
Lo stato dell'indicatore LED è irrilevante.
SLC 5/05
SLC 5/04
SLC 5/03
