28

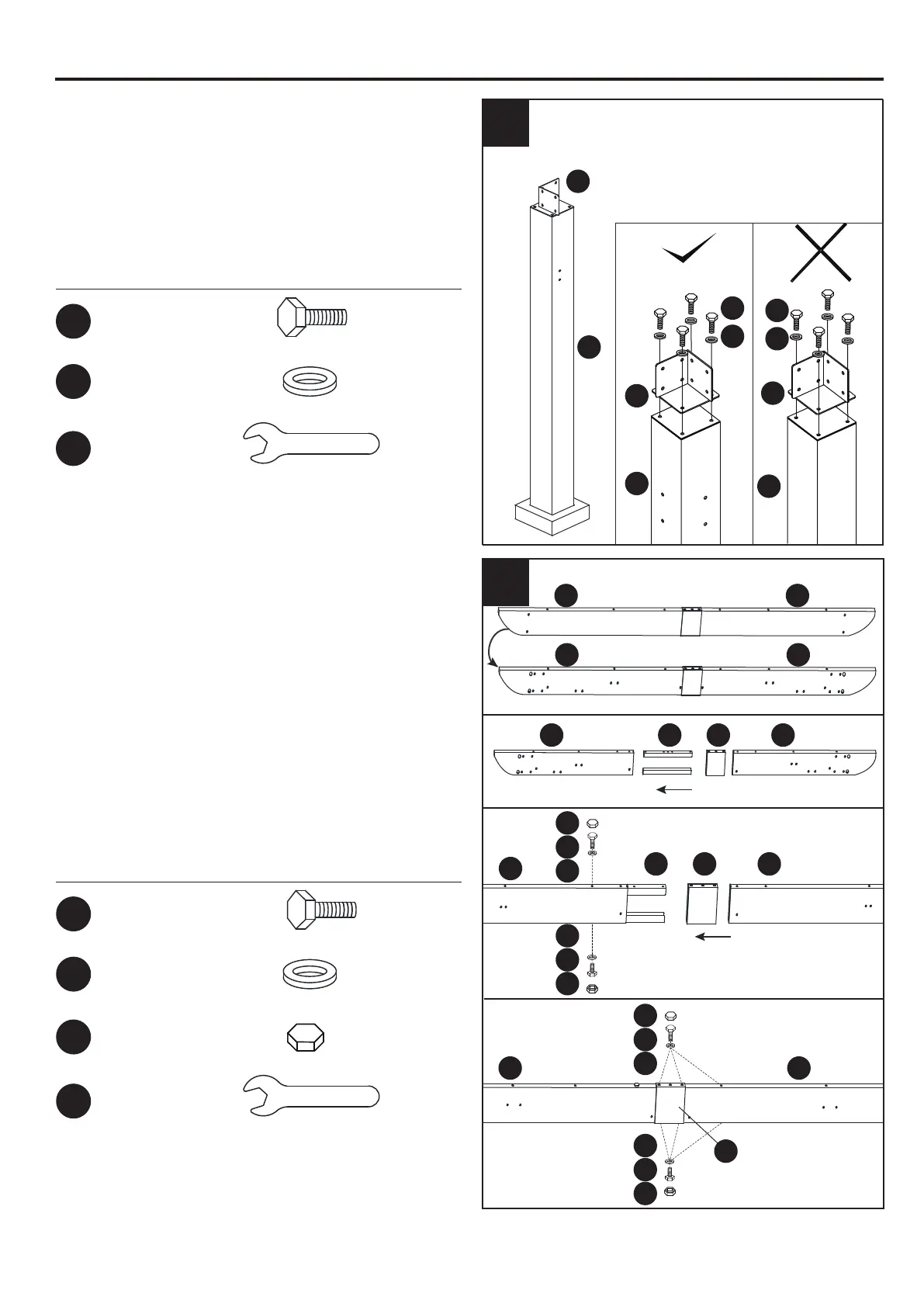

INSTRUCCIONES DE ENSAMBLAJE
2. Conecte la esquina del poste (H) al poste (A)
con el perno (AA) y la arandela plana (FF), preste
atención a la dirección de instalación. Apriete con
la llave inglesa (NN).
2
A
AA
FF
AA
FF
A
B2
B2
AA
FF
II
AA
II
FF
G1 N1 B1
B1 B2
B2 B1
G1 N1 B1
A
H
H
H
Aditamentos utilizados
Arandela
X16
X16
Arandela
AA
FF
X1
Llave inglesa
NN
3. . Inserte los dos conectores de barra
transversal (G1) en la barra transversal
derecha (B2) y conéctelos con el perno (AA) y la
arandela plana (FF). Inserte el protector de barra
transversal superior (N1) en la barra transversal
derecha (B2). Conecte la barra transversal
izquierda (B1) y el protector de la barra
transversal superior (N1) al conector de barra
transversal (G1) con el perno (AA) y la arandela
plana (FF). Apriete con la llave inglesa (NN).
Coloque la tapa (II) sobre el perno (AA).
Aditamentos utilizados
Perno M6 x 15 mm
X8
X8
X8
Tapa
Arandela
AA
FF
II
X1
Llave inglesa
NN
AA
FF
II
3
AA
II
FF
B2 B1
N1
