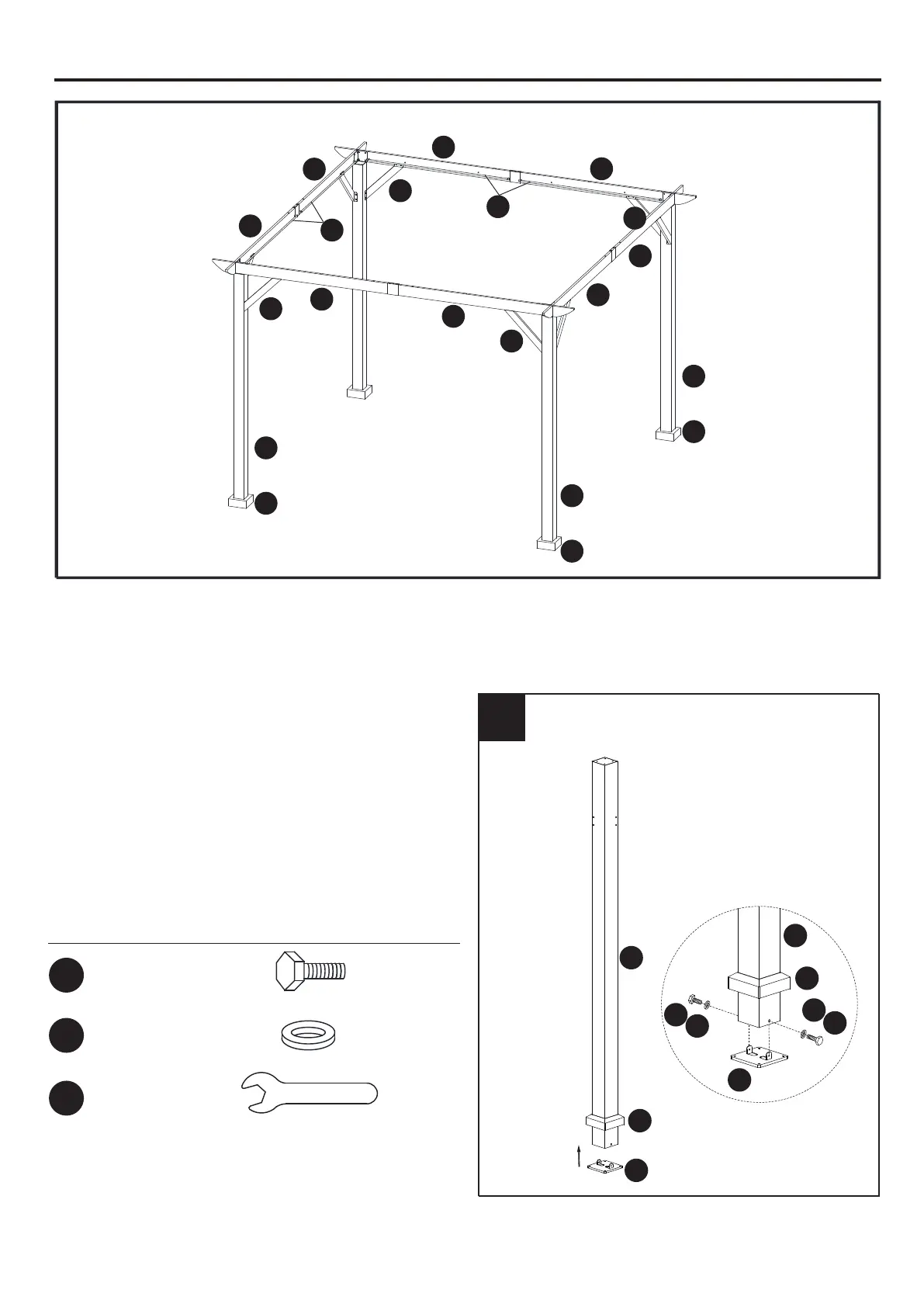

INSTRUCCIONES DE ENSAMBLAJE
1. Inserte el poste (A) en la cubierta para base (M)
y conéctelo a la base (L) con el perno (AA) y la
arandela plana (FF). Apriete con la llave
inglesa (NN). Conecte los otros postes de la
misma manera. Cuando todos los postes estén
listos, colóquelos en su posición.
Aditamentos utilizados
1
Perno M6 x 15 mm
X8
X8
X1
Llave inglesa
Arandela
AA
FF
NN
A
M
L
AA
FF
FF
AA
L
M
A
B1
D1
D1
D2
D2
B2
C1
C1
C2
C2
A
M
A
M
A
M
B3
B4
J
J
