30
INSTRUCCIONES DE ENSAMBLAJE
B4
B4
AA
FF
II
AA
II
FF
G1 N1 B3
B3 B4
B4 B3
G1 N1 B3

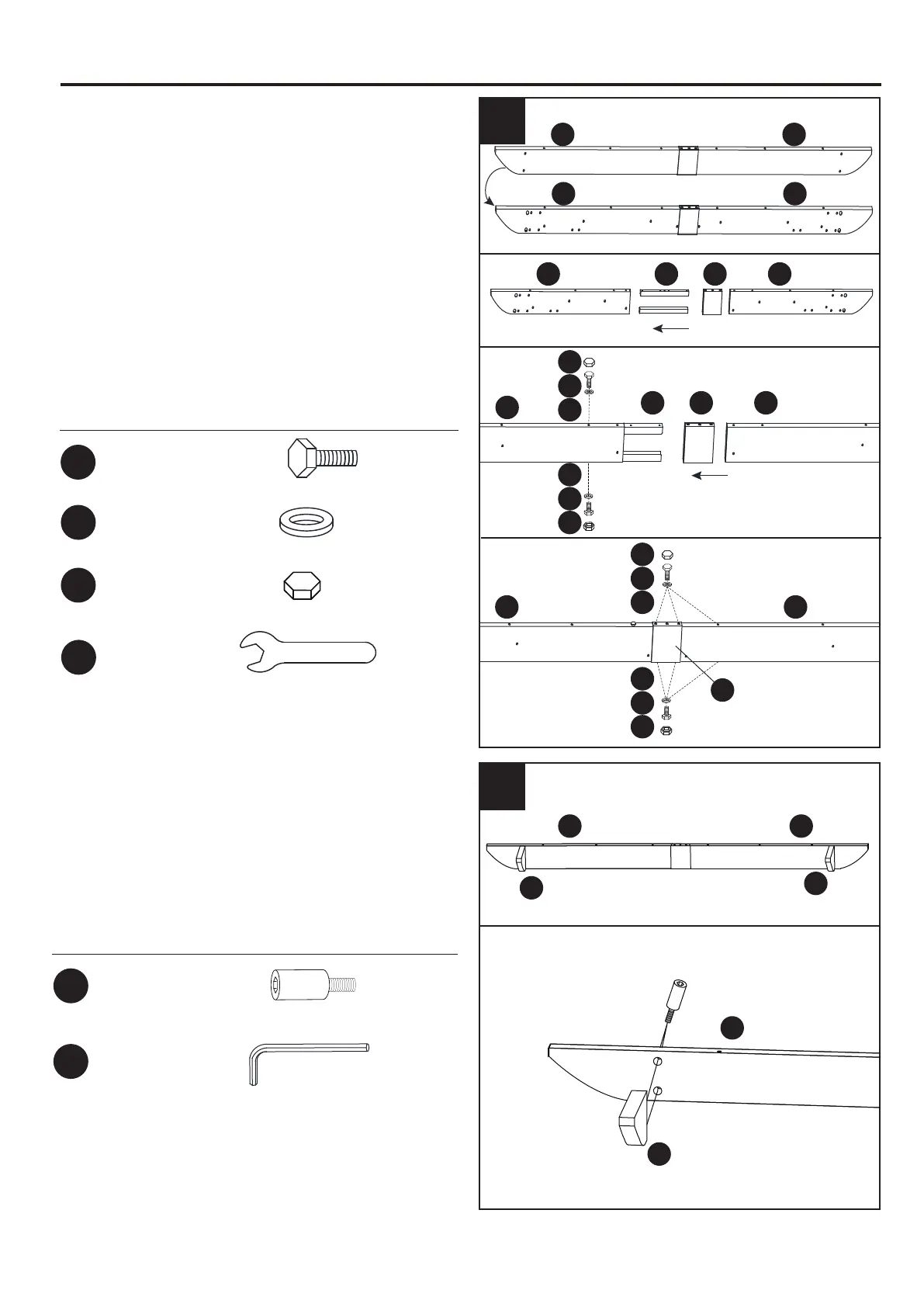

6. Inserte los dos conectores de barra
transversal (G1) en la barra transversal
derecha (B4) y conéctelos con el perno (AA) y la
arandela plana (FF). Inserte el protector de barra
transversal superior (N1) en la barra transversal
derecha (B4). Conecte la barra transversal
izquierda (B3) y el protector de la barra
transversal superior (N1) al conector de barra
transversal (G1) con el perno (AA) y la arandela
plana (FF). Apriete con la llave inglesa (NN).
Coloque la tapa (II) sobre el perno (AA).
Aditamentos utilizados
Perno M6 x 15 mm
X8
X8
X8
Tapa
Arandela
AA
FF
II
X1
Llave inglesa
NN
AA
FF
II
6
AA
II
FF
B4 B3
N1
N1
II
B3
B3
C3
C3
C3
B4
7. Conecte la tapa decorativa (C3) en la barra
transversal (B3/B4) con el perno (BB). Apriete
con la llave Allen (MM).
Aditamentos utilizados
Perno M6 x 15 mm
X4
BB
X1
Llave Allen
MM
7
