6-1624010 rev.13 11/12/2018
ITA ENG FRA ESP DEU POR
17/20
ESP

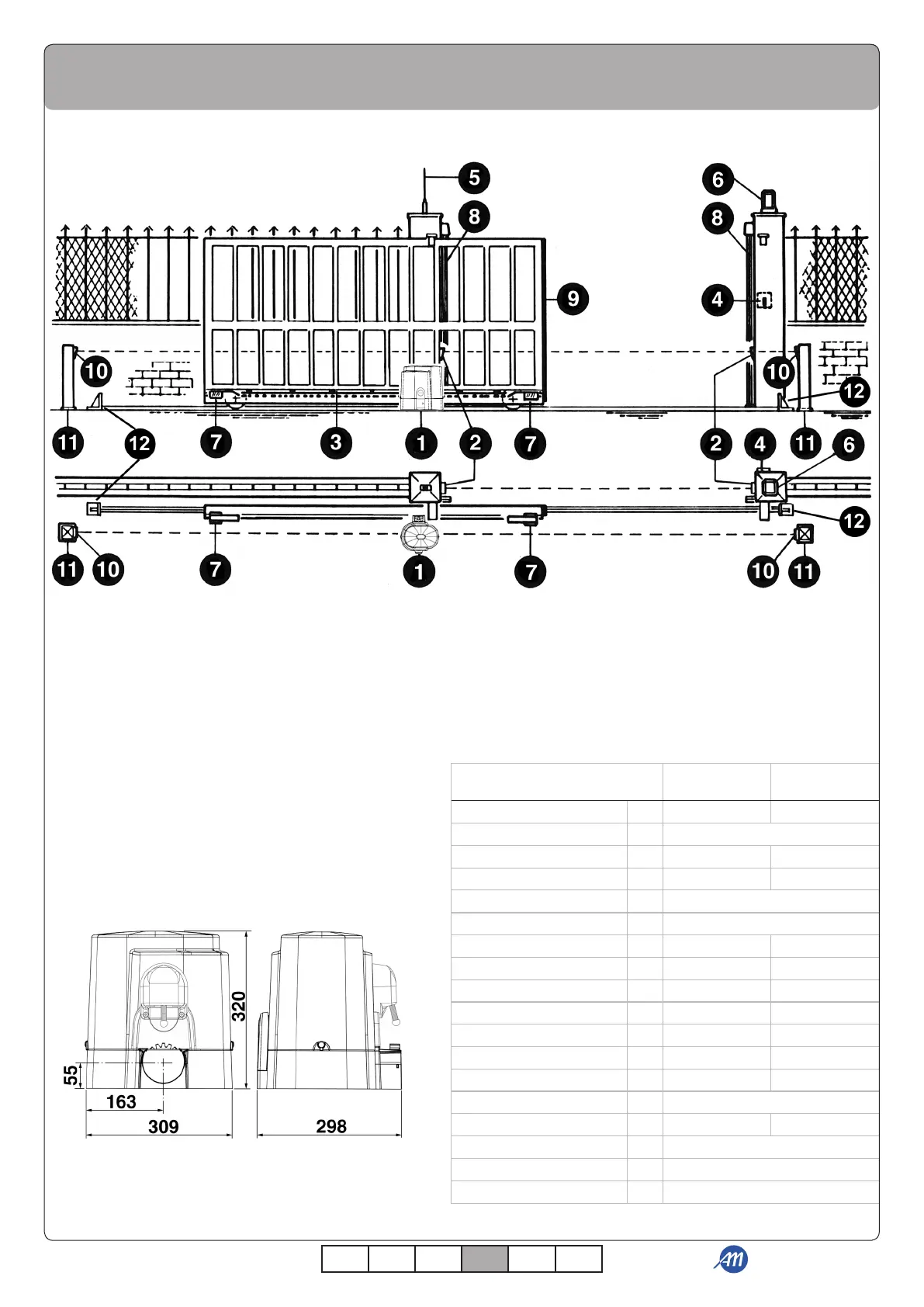

DISPOSICIÒN DE LA INSTALACIÒN
1 - Operador BIG
2 - Fotocélulas externas
3 - Cremallera Módulo 4
4 - Interruptor de llave
5 - Antena de radio
6 - Intermitente
7 - Limitadores de recorrido (leva)
8 - Nervadura mecánica
9 - Nervadura neumática o Fotonervadura
10 - Fotocélulas internas
11 - Columnas para las fotocélulas
12 - Topes mecánicos
CARACTERÍSTICAS TÉCNICAS
Operadores irreversibles para verjas correderas con un peso máximo de 2200
kg.
La irreversibilidad de este operador permite que la verja no requiera ningún tipo de
cerradura eléctrica para un cierre eficaz.
El motor está protegido por una sonda térmica que en caso de uso prolongado
interrumpe momentáneamente el movimiento.
Medidas en mm
1
CARACTERÍSTICAS
TÉCNICAS
BIG 0.8 BIG 2.2
Peso máx. verja kg 800 2200
Velocidad de arrastre m/s 0,155/0,18
Fuerza a revoluciones constantes N 600 1150
Coppia máx. Nm 20,4 39
Cremallera módulo M 4
Alimentación y frecuencia 230V~ 50/60Hz
Potencia motor W 533/510 774/747
Absorción A 2,28/2,25 3,45/3,30
Condensador µF 12,5 16
Ciclos normativos n° 7 - 38s/2s
12/7 - 64s/2s
Ciclos diarios sugeridos n° 300 500
Servicio % 50 70
Ciclos garantizados n° 8/6m 15/10m
Engrase COMLUBE LHITGREASE EP/GR.2
Peso máx. kg 10,5 14
Nivel de ruido db <70
Temperatura de trabajo °C -10 ÷ +55
Nivel de protección IP 44
