3/24
6-1622420 rev. 1 21/12/2018
RELAY 1
RELAY 3
RELAY 4
FUSE 3
FUSE 1
DISPLAY
EDGE
STOP
PH1PH2
OPEN CLOSE
PED SS COM
+24VDC
GND
+24VDC
TX PHOTO
FLASH
BATTERY
CHARGER
POWER
ON
UP DOWN
MENU
SS
RADIO
1 22 23 24
26 27
J5
J3
J4
RAD1
DIP-SWITCH
FUSE 2
FUSE 4
EXPANSION
CARD
ON
EDGE
PH2
PH1
STOP
EDGE
STOP
PH1PH2
OPEN CLOSE
PED SS COM
ELECTRICAL
LOCK
OPEN GATE
LIGHT
24VDC
M1 M2
J1
RELAY 2
RELAY 8
RELAY 5 RELAY 6 RELAY 7
FM1
FM2
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 25
2
1
8
10
9
16
18
19
FIG. 1
3 4 5 7
11
12
13
14
2021
15
17
22
23
25 2426
6
ITA
ITA ENG FRA ESP

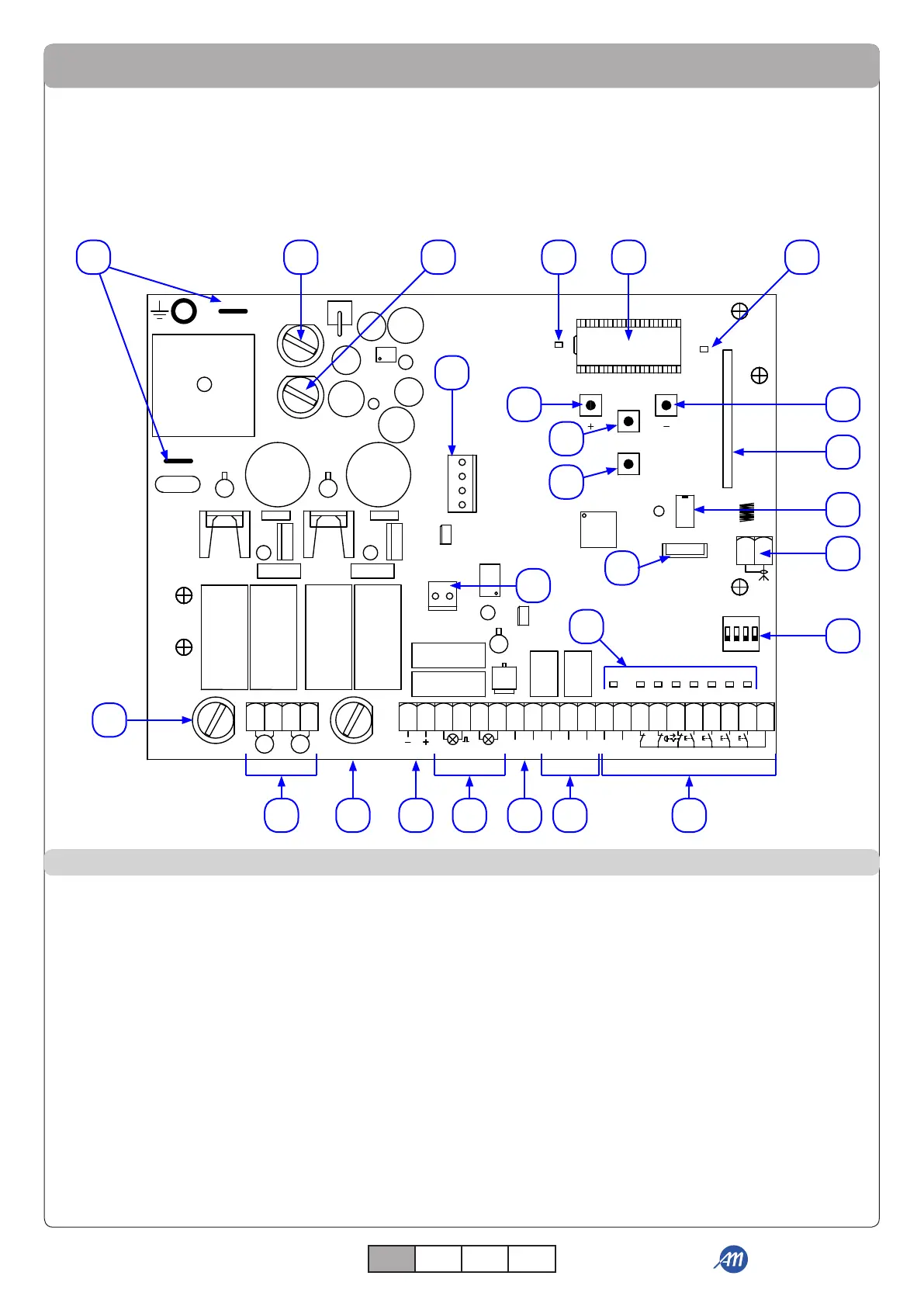

3 - DESCRIZIONE PRODOTTO
La centrale di comando BIOS2 24V è indicata per le installazioni a 2 motori 24Vdc e un assorbimento massimo di 10A. Il suo funzionamento è facile e
intuitivo grazie all’interfaccia display e ai 4 tasti. Il quadro di comando permette una regolazione precisa di tutti i parametri. La centrale può memorizzare
fino a 1000 trasmettitori (memoria esterna) con la funzione passo-passo, apertura parziale, apri e chiudi. È dotata di ingressi per fotocellula di apertura
e di chiusura, costa di sicurezza (meccanica o resistiva) e pulsanti per il passo passo, l’apertura parziale, apri, chiudi e lo stop. Le uscite comprendono
un lampeggiante a 24 Vac, luce di cortesia/spia automazione aperta a 24 Vac, alimentazione accessori 24 Vdc ed un’elettroserratura 12Vac 15VA.
L’elettroserratura è anche disponibile con scheda aggiuntiva R1 (non compresa) con contatto pulito 230Vac 5A max / 30Vdc 5A max.
È previsto l’uso di batterie tampone ove si rendesse necessario assicurare il servizio temporaneo in mancanza di energia elettrica.
1. Fuse 1: fusibile T 10A per protezione motore.
2. Collegamento motori.
3. Fuse 2: fusibile T 10A per protezione motore.
4. Collegamento accessori 24Vdc.
5. Collegamento accessori 24Vac (lampeggiante, luce di
cortesia / spia automazione aperta).
6. Collegamento elettroserratura.
7. Collegamento alimentazione fotocellule 24Vdc.
8. Collegamento comandi e sicurezze.
9. Led di segnalazione dello stato degli ingressi.
10. Dip-switch sicurezze.
11. Collegamento antenna.
12. Connettore per modulo Bluetooth.
13. Connettore per memoria esterna.
14. Connettore per modulo radio.
15. Pulsante DOWN -.
16. Pulsante Passo-Passo (SS).
17. Pulsante MENU.
18. Pulsante UP +.
19. Led segnale radio.
20. Display.
21. Led alimentazione.
22. Connettore per scheda carica batterie (24CBA).
23. Connettore per scheda opzionale R1.
24. Fuse 3: fusibile F 200mA per protezione 24Vdc.
25. Fuse 4: fusibile T 2,5A per protezione uscite 24Vac.
26. Collegamento trasformatore di alimentazione.
3.1 - PRINCIPALI COMPONENTI / COLLEGAMENTI
