5/24
6-1622420 rev. 1 21/12/2018
RELAY 1
RELAY 2
RELAY 5
RELAY 3
RELAY 4
FUSE 3
FUSE 1
FUSE 2
DISPLAY
EDGE STOPPH1PH2 OPEN CLOSE PED SS COM LS1 LS2OGL
+24VDC
GND
+24VDC
TX PHOTO
1-2: FLASH
MOTOR
BATTERY CHARGER
POWER
ON
UP DOWN
MENU
SS
1 2 3 4 5 6 7
RADIO
21
22
23
24
25
26
J5
J7
J4
J3
J2
RAD1
+
-
ON
EDGE
PH2
PH1
STOP
9 10 11 12 13 14 15 16 17 18 19 20
8
PE
RELAY 1
RELAY 3
RELAY 4
FUSE 3
FUSE 1
DISPLAY
EDGE
STOP
PH1PH2
OPEN CLOSE
PED SS COM
BATTERY
CHARGER
POWER
ON
UP DOWN
MENU
SS
RADIO
1 22 23 24
26 27
J5
J3
J4
RAD1
DIP-SWITCH
FUSE 2
FUSE 4
EXPANSION
CARD
ON
EDGE
PH2
PH1
STOP
J1
RELAY 2
RELAY 8
RELAY 5 RELAY 6 RELAY 7
FM1
FM2
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 25
M1
TRANSFORMER
230V / 23V 50Hz
N PE F
230V 50Hz
OPEN GATE LIGHT
24Vac 25W
FLASHING LIGHT
B.RO LIGHT FIX
24Vac 25W
EDGE
PHOTOCELL 2
PHOTOCELL 1
STOP
OPEN
CLOSE
PARTIAL OPENING
STEP BY STEP
COMMON
MOTOR 1
+24Vdc
GND
+24Vdc
TX PHOTOCELL
GROUND
CONNECTION
M2
MOTOR 2
ELECTRICAL
LOCK 24Vac
GND
+24Vdc
ANTENNA
SHIELD

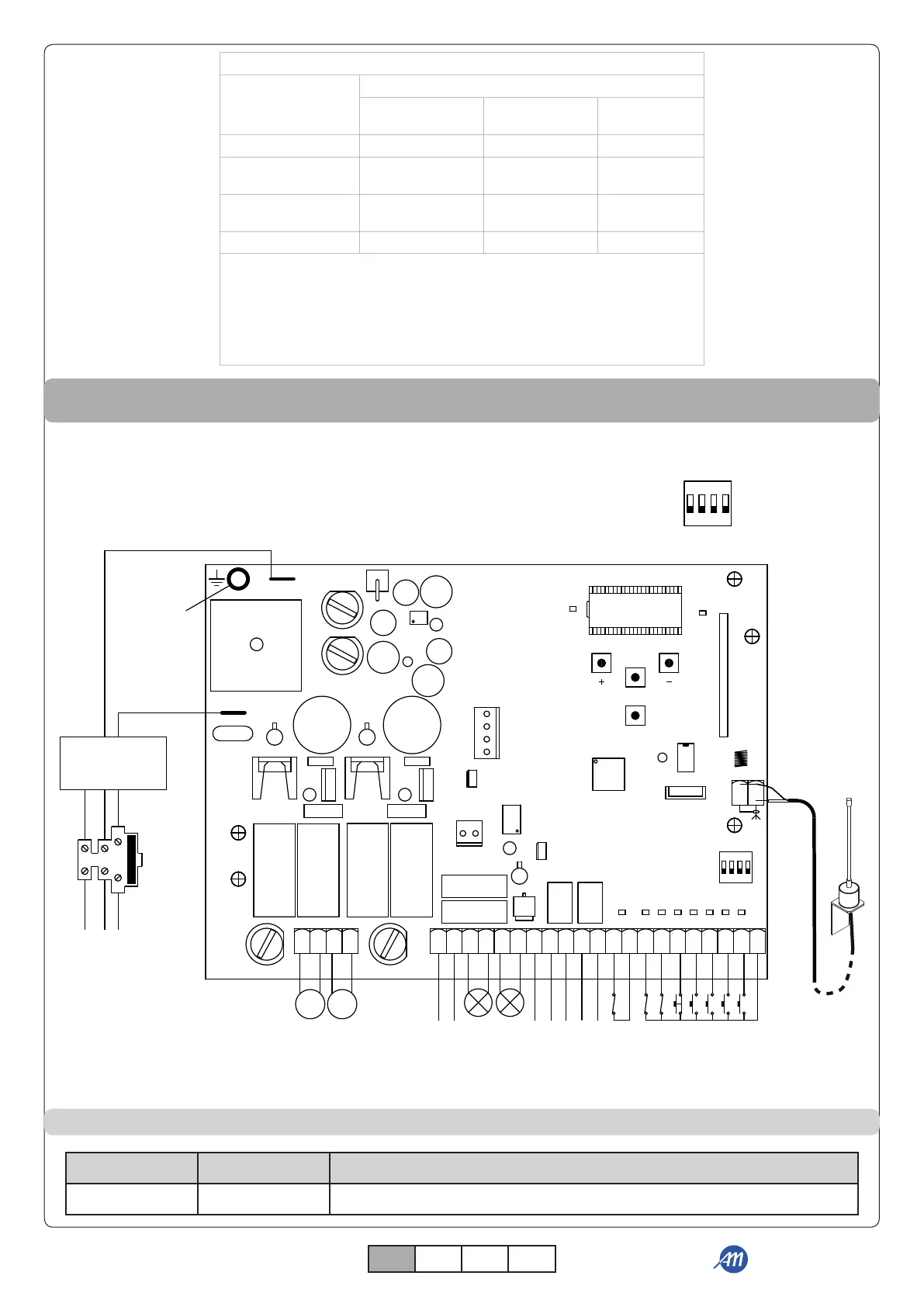

FIG. 2
ITA
ITA ENG FRA ESP
DIP-SWITCH SICUREZZE: Settato su ON disabilità gli ingressi EDGE, PH2, PH1 e STOP.
Elimina la necessità di ponticellare gli ingressi su morsettiera.
ATTENZIONE - con DIP SWITCH in ON le sicurezze collegate sono escluse.
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
USO DELLA CHIUSURA
Persone esperte (fuori
da area pubblica*)
Persone esperte
(area pubblica)
Uso illimitato
a uomo presente A B non possibile
a impulsi in vista
(es. sensore)
C o E C o E C e D, o E
a impulsi non in vista (es.
telecomando)
C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta).
B: Selettore a chiave a uomo presente.
C: Regolazione della forza del motore.
D: Coste e/o altri dispositivi di limitazione delle forze entro i limiti della norma EN12453 - Appendice A.
E: Fotocellule.
4 - COLLEGAMENTI ELETTRICI
ATTENZIONE - prima di effettuare i collegamenti verificare che la centrale non sia alimentata.
4.1 - ELENCO MORSETTI E CONNETTORI
Numero Nome Descrizione
1 - 2 M1
Collegare l’alimentazione del motore 1.
