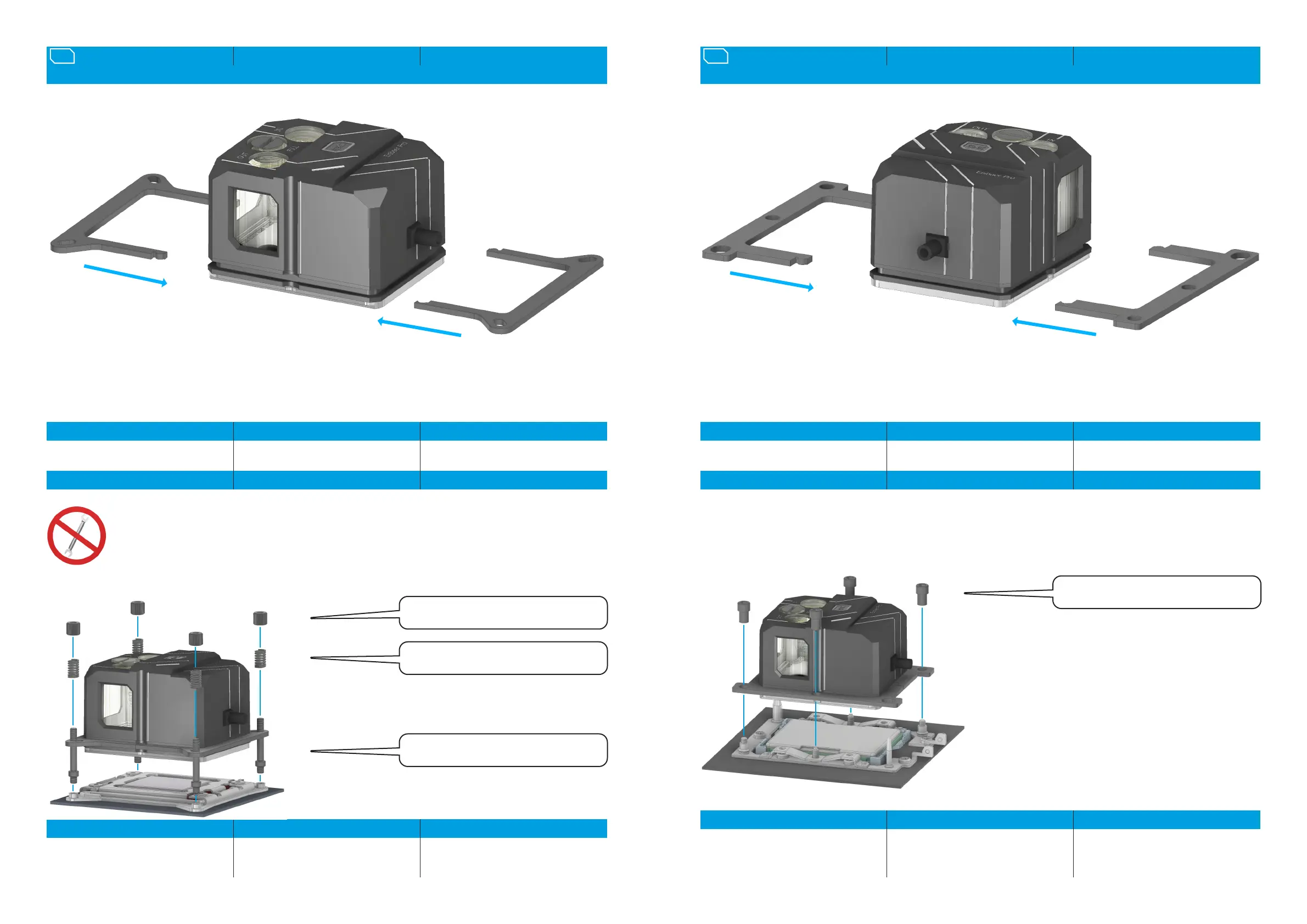

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE6.
SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE
INTEL LGA 2011, 2011-3, 2066
EN DE FR
Select the appropriate holder and plug it
together. Both holders are mounted
identically.
Entsprechende Halterahmen wählen und
zusammenstecken. Beide Halterungen
werden identisch montiert.
Sélectionnez le cadre de maintien
correspondant et emboîtez-le. Les deux
supports sont montés de manière identique.
EN DE FR
2011/2066 Screw the bolt into the base, place
the cooler with the bracket on the base and x
it with pressure springs and nuts.
2011/2066 Bolzen in den Sockel eindrehen.
Den Kühler mit der Halterung auf den Sockel
setzen und mit den Druckfedern und Muttern
xieren.
Vissez les boulons 2011/2066 dans le socle,
placez le refroidisseur avec le support sur le
socle et xez-le avec des ressorts de pression
et des écrous.
4x 2066/2011 Bolzen / Bolt
4x M4 Knurled nuts /
Rändelmuttern / Ècrous moletès
Do not use tools, only tighten up hand-tight!
Kein Werkzeug benutzen, nur handfest anziehen!
Ne pas utiliser d’outils, ne serrez que la main!
4x Pressure spring / Druckfeder /
Ressorts
BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE7.
SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE
INTEL LGA 3647 NARROW / SQUARE
EN DE FR
Select the appropriate holder and plug it
together. Both holders are mounted
identically.
Entsprechende Halterahmen wählen und
zusammenstecken. Beide Halterungen
werden identisch montiert.
Sélectionnez le cadre de maintien
correspondant et emboîtez-le. Les deux
supports sont montés de manière identique.
EN DE FR
Place the cooler with the holder on the Socket.
Fix it with the 3647 screws. First screw in the
screws in the outer corners, then the side
screws.
Den Kühler mit der Halterung auf den Sockel
setzen. Mit den 3647 Schrauben xieren.
Drehen Sie zunächst die Schrauben in den
äußeren Ecken ein, anschließend die
seitlichen Schrauben.
Placez le refroidisseur avec le support sur la
. Fixez-le avec les vis 3647. Serrez d’abord les
vis dans les coins extérieurs, puis les vis
latèrales.
4x 3647 Screws / Schrauben / Vis
