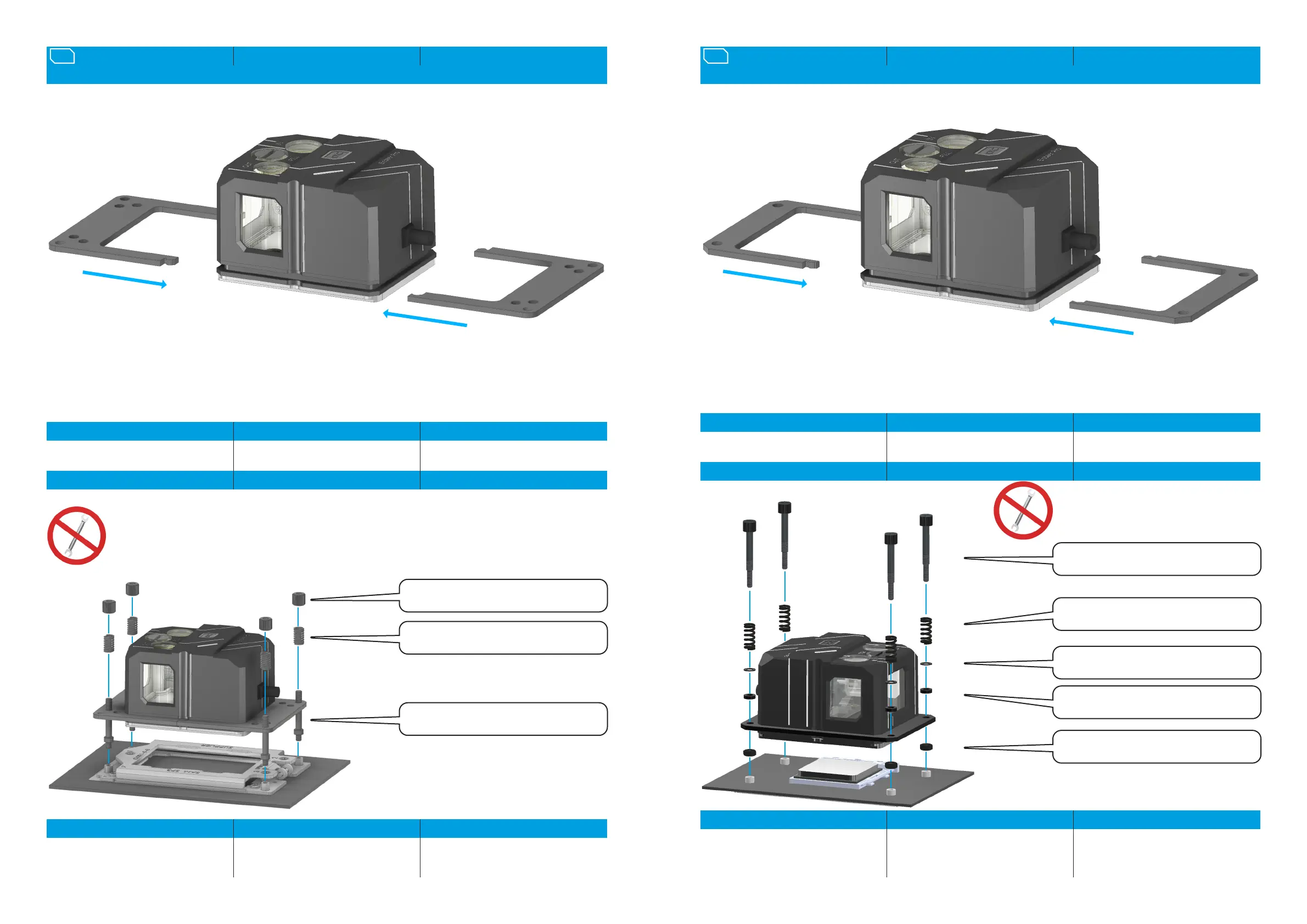

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE8.
SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE
AMD TR4 / sTRX4 / sWRX8 / SP3
EN DE FR
Select the appropriate holder and plug it
together. Both holders are mounted
identically.
Entsprechende Halterahmen wählen und
zusammenstecken. Beide Halterungen
werden identisch montiert.
Sélectionnez le cadre de maintien
correspondant et emboîtez-le. Les deux
supports sont montés de manière identique.
EN DE FR
The TR4 / sTRX4 / sWRX8 / SP3 Screw the
bolt into the socket, place the cooler with the
bracket on the socket and x it with pressure
springs and nuts.
Die TR4 / sTRX4 / sWRX8 / SP3 Bolzen in
den Sockel eindrehen. Den Kühler mit der
Halterung auf den Sockel setzen und mit den
Druckfedern und Muttern xieren.
Vissez les boulons TR4 / sTRX4 / sWRX8 /
SP3 dans le socle. Placez le refroidisseur avec
le support sur le socle et xez-le avec les
ressorts de compression et les écrous.
4x TR4 / sTRX4 / sWRX8 / SP3
Bolzen / Bolt
4x M4 Knurled nuts /
Rändelmuttern / Ècrous moletès
Do not use tools, only tighten up hand-tight!
Kein Werkzeug benutzen, nur handfest anziehen!
Ne pas utiliser d’outils, ne serrez que la main!
4x Pressure spring / Druckfeder /
Ressorts
BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE9.
SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE
AMD AM4
EN DE FR
Select the appropriate holder and plug it
together. Both holders are mounted
identically.
Entsprechende Halterahmen wählen und
zusammenstecken. Beide Halterungen
werden identisch montiert.
Sélectionnez le cadre de maintien
correspondant et emboîtez-le. Les deux
supports sont montés de manière identique.
EN DE FR
The AM4 screws are put through the springs,
washers and holders and xed with the M4
nut, then everything is mounted on the socket.
Die AM4 Schrauben werden durch die
Druckfedern, Unterlegscheiben und den
Halter gesteckt und mit der M4 Mutter
xiert, anschließend wird alles auf den
Sockel montiert.
Les vis AM4 sont passées á travers les
ressorts, les rondelles et les supports et xées
avec l’écrou M4, puis tout est monté sur le
socle.
4x 0,5mm Washer /
Unterlegscheibe / Rondelle
4x Pressure spring / Druckfeder /
Ressorts
4x 2mm Washer /
Unterlegscheibe / Rondelle
4x Nuts / Muttern / écrous
4x AM4 Screws / Schrauben / Vis
Do not use tools, only tighten up hand-tight!
Kein Werkzeug benutzen, nur handfest anziehen!
Ne pas utiliser d’outils, ne serrez que la main!
