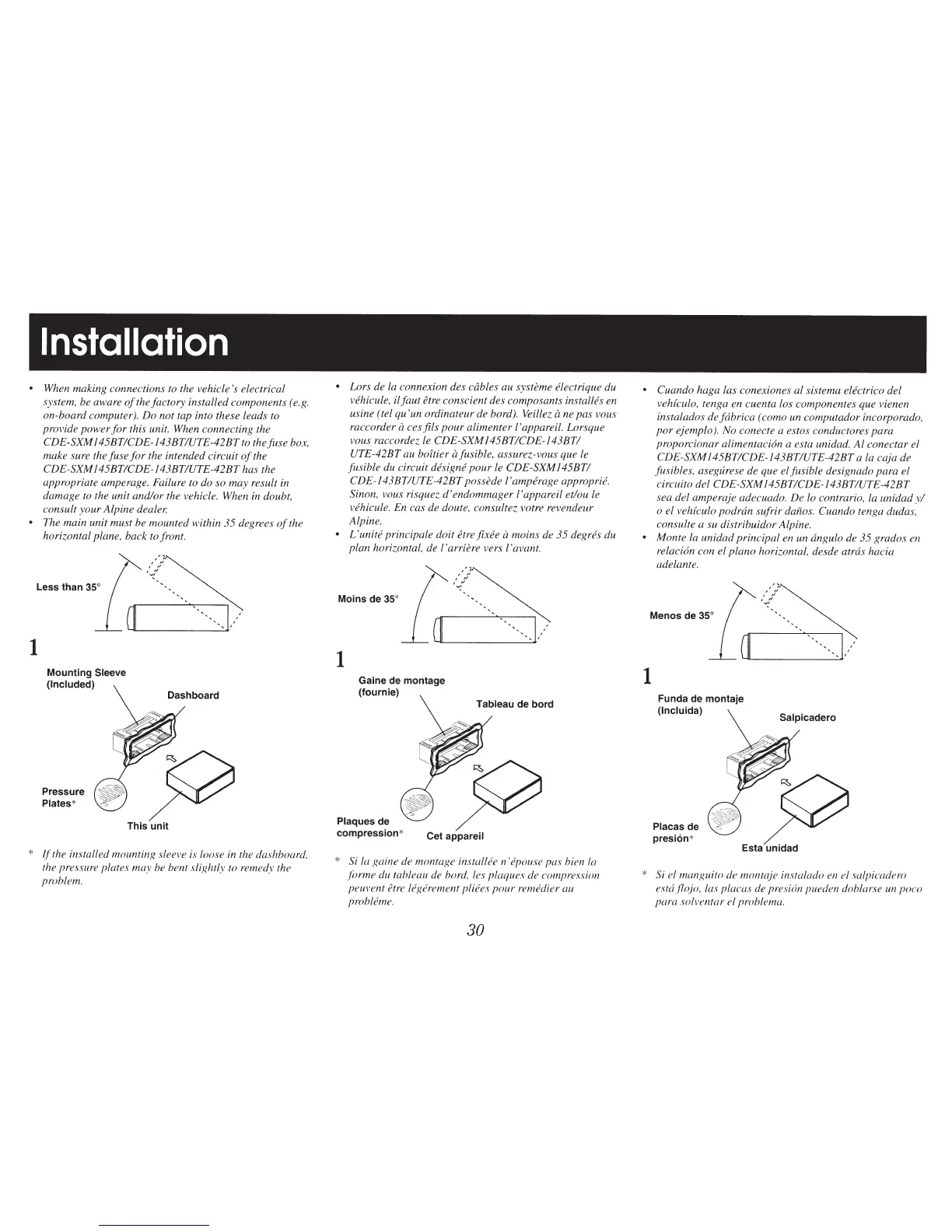

Installation
•
When making connections
to
the vehicle's electrical
system, be aware
of
the factory installed components (e.g.
on-board computer). Do not tap into these leads to
provide power
for
this unit. When connecting the
CDE-SXM145BTICDE-143BT/UTE-42BTto the fuse box,
make sure the fuse
for
the intended circuit
of
the
CDE-SXM145BTICDE-143BTIUTE-42BT has the
appropriate amperage. Failure to do so may result in
damage
to
the unit and/or the vehicle. When in
doubt,
consult your Alpine dealer.
•
The main unit must be mounted within 35 degrees
of
the
horizontal plane, back
to
front.
Less than
35°
1
Mounting
Sleeve
(Included)
Pressure
Plates*
,,~
,
,
I
II
·--r..
______
_
--------
[,.:
a
Dashboard
This unit
*
If
the installed
mounting
sleeve is loose in the dashboard,
the pressure plates may be bent slightly to remed.v the
problem.
• Lars de
la
connexion des cables au systeme electrique du
vehicule, il faut
etre
conscient des composants
installes
en
usine (tel qu 'un ordinateur de bard).
Veillez
a
ne pas vous
raccorder
a
ces fils
pour
alimenter l 'appareil. Lorsque
vous raccordez
le
CDE-SXM145BT/CDE-143BTI
UTE-42BT au boftier
a
fusible, assurez-vous que
le
fusible du circuit
designe
pour
le CDE-SXM 145BT/
CDE-143BTIUTE-42BT possede /'amperage approprie.
Sinon,
vous risquez d'endommager l'appareil et!ou
le
vehicule. En cas de doute, consultez votre revendeur
Alpine.
•
L'unite principale do
it etre fixee
a
mains de 35
degres
du
plan horizontal, de l'arriere vers l 'avant.
Mains de
35°
1
01
Gaine de montage
(fournie)
,,~
,
,
I
II
·--r..
______
_
-----._J..:
Tableau de bard
Plaques de
compression*
Cet appareil
*
Si
la
gaine de montage installee n 'epouse pas
bien
Ia
forme du tableau de bord, les plaques de compression
peuvent
etre legerement pliees
pour
remedier au
probleme.
30
•
Cuando haga las conexiones al sistema electrico del
vehiculo, tenga en cuenta los componentes que vienen
instal ados de fabrica (como un computador incorporado,
por
ejemplo
).
No conecte a estos conduct ores para
proporcionar alimentaci6n a esta unidad.
Al
conectar el
CDE-SXM145BT/CDE-143BTIUTE-42BT
ala
caja de
fusibles, asegurese de que el fusible designado para el
circuito del CDE-SXM145BT/CDE-143BT/UTE-42BT
sea del amperaje adecuado. De
lo
contrario, la unidad
y!
o el vehiculo podrdn sufrir daiios. Cuando tenga dudas,
consulte a su distribuidor Alpine.
• Monte
la
unidad principal en un dngulo de 35 grados en
relaci6n con el plano horizontal, desde atrds hacia
adelante.
Menos de
35°
1
01
Funda de montaje
(lncluida)
Placas de
presion*
,,~
,
,
I
II
·--r..
______
_
--------
[,.:
Salpicadero
Esta unidad
*
Si
el manguito de montaje instalado en el salpicadero
estd.fh~jo,
las placas de
presh5n pueden doblarse
u.n
poco
para solventar el problema.
