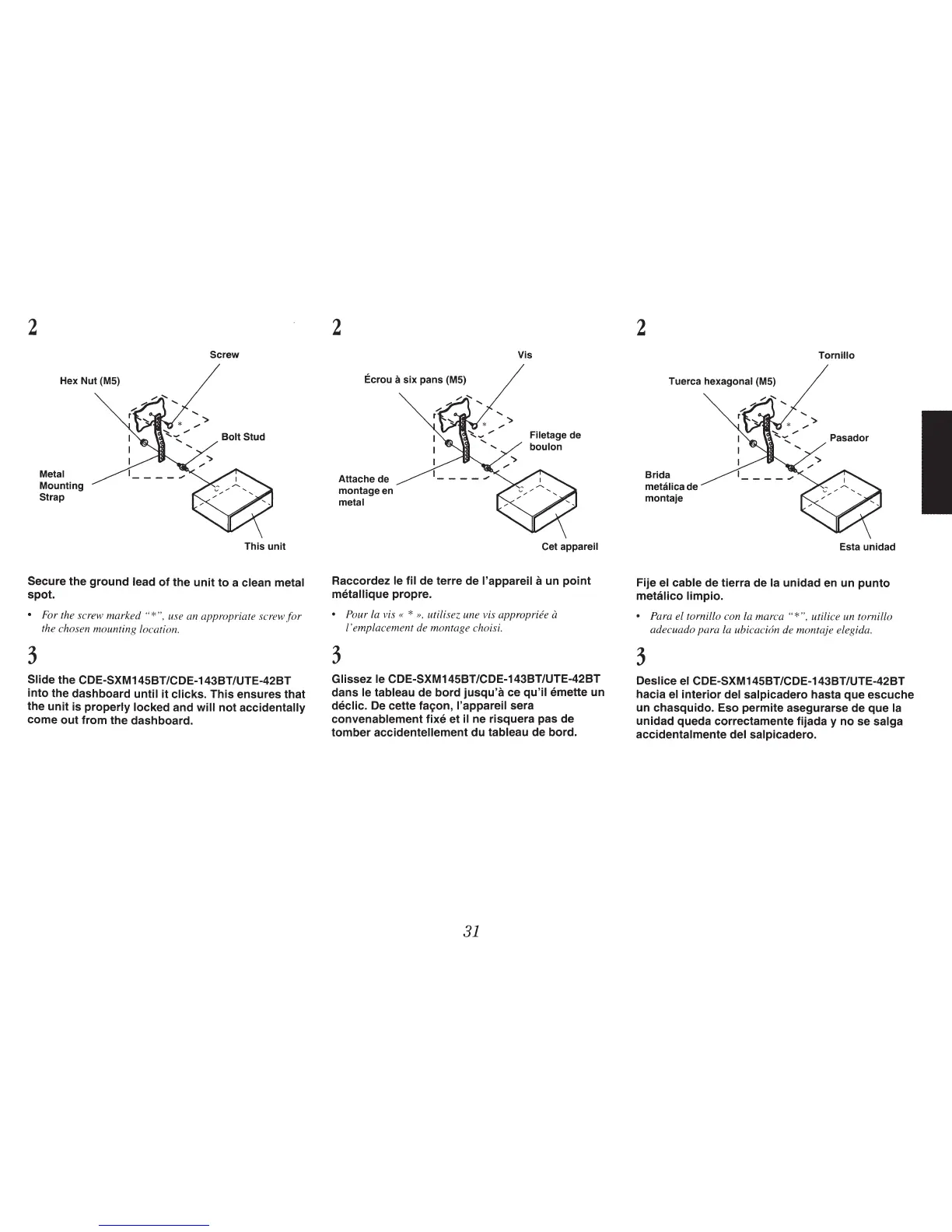

2
Hex Nut
(MS)
Metal
Mounting
Strap
Screw
Bolt
Stud
This
unit
Secure the
ground
lead
of
the
unit
to
a clean metal
spot.
• For the screw marked "*
",
use an appropriate screw
for
the chosen mounting location.
3
Slide the CDE-SXM145BT/CDE-143BT/UTE-42BT
into
the dashboard until
it
clicks. This ensures that
the
unit
is
properly locked and will
not
accidentally
come
out
from the dashboard.
2
Ecrou a
six
pans
(MS)
Attache de
montage en
metal
,_---..,
,..
'>
Vis
Filetage de
boulon
Cet appareil
Raccordez le fil de terre de l'appareil a un
point
metallique propre.
• Pour la vis « *
»,
utilisez une vis appropriee a
l 'emplacement de montage choisi.
3
Glissez le CDE-SXM145BT/CDE-143BT/UTE-42BT
dans le tableau de
bord
jusqu'a
ce
qu'il
emette un
declic.
De
cette
fa~on,
l'appareil sera
convenablement fixe et il ne risquera pas de
tomber
accidentellement
du
tableau
debord.
31
2
Tuerca hexagonal (M5)
Brida
metalicade
montaje
......
* ,..'>
Tornillo
Pasador
Esta unidad
Fije el cable de tierra de
Ia
unidad en un
punto
metalico limpio.
• Para el tornillo con
Ia
marca "*
",
utilice un tornillo
adecuado para
la
ubicaci6n de montaje elegida.
3
Deslice el CDE-SXM145BT/CDE-143BT/UTE-42BT
hacia el interior del salpicadero hasta que escuche
un chasquido. Eso permite asegurarse de que
Ia
unidad queda correctamente fijada y
nose
salga
accidentalmente del salpicadero.
