Alpine CDE-180RR Quick Reference Guide

21
01.05CDE182BT-QRG.fm
ALPINE CDE-182R 68-24567Z14-A (ES/IT/SE)
• När du gör anslutningarna till fordonets elsystem måste
du ta hänsyn till de komponenter som redan är
installerade (t.ex. färddator). Använd inte ledningarna till
sådana komponenter som strömförsörjningskablar för
den här enheten. När du ansluter CDE-182R/CDE-181-
serien/CDE-180-serien/UTE-81R till säkringsplinten
måste du se till att säkringen för den krets du tänker
använda för CDE-182R/CDE-181-serien/CDE-180-
serien/UTE-81R har rätt amperetal. Om du ansluter till
en säkring med fel amperetal riskerar du att skada
enheten och/eller fordonets elsystem. Kontakta din
Alpine-återförsäljare om du känner dig osäker.

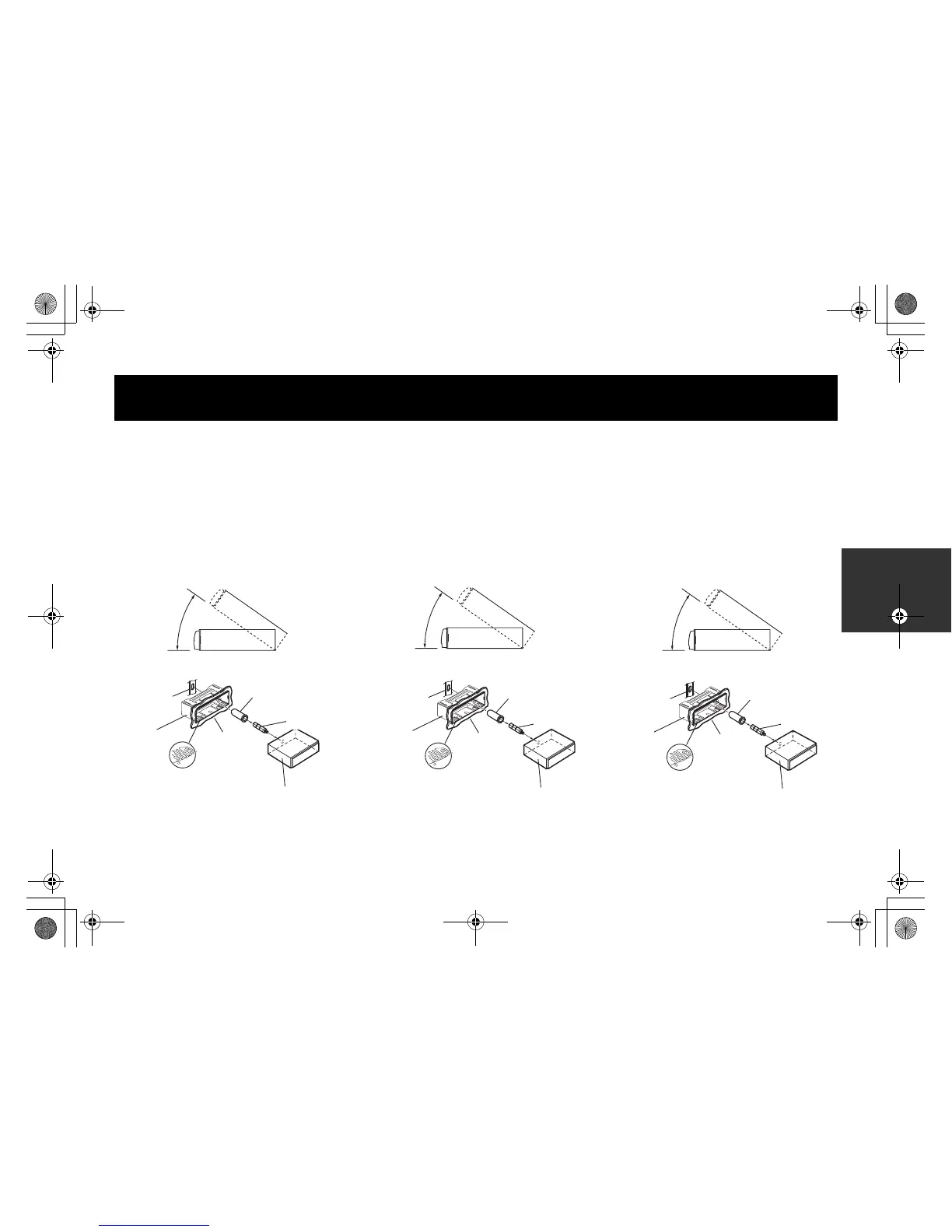

• Huvudenheten måste monteras inom 35 graders
framåtvinkling mot horisontalplanet.
1
* Om den installerade monteringskassetten är lös i
instrumentbrädan kan du åtgärda det genom att böja
tryckplåtarna något.
Mindre än 35°
Hållare
Sexkantsbult
(Medföljer)
Denna enhet
Tryckplåtar*
Gummihatt
(Medföljer)
Monterings-
kassett
(Medföljer)
Instrumentbräda
• Quando si effettuano i collegamenti al sistema elettrico
dell’automobile, tenere conto dei componenti installati in
fabbrica (ad esempio, computer di bordo). Non utilizzare
questi cavi per fornire alimentazione all’unità.
Collegando l’unità serie CDE-182R/CDE-181/CDE-180/
UTE-81R alla scatola dei fusibili, assicurarsi che il
fusibile da collegare al circuito delle serie CDE-182R/
CDE-181/CDE-180/UTE-81R abbia il corretto
amperaggio. Diversamente, l’unità e/o l’automobile
potrebbero subire dei danni. Se non si è certi
dell’amperaggio, contattare un rivenditore Alpine.
• L’unità principale deve essere montata entro 35° rispetto
al piano orizzontale, dalla parte posteriore a quella
anteriore.
1
* Se la copertura di montaggio sembra allentata nel
cruscotto, piegare leggermente le piastrine di pressione
per risolvere il problema.
Inferiore a 35°
Staffa
Bullone
esagonale
(in dotazione)
Questa unità
Piastrine di pressione*
Cappuccio di gomma
(in dotazione)
Cruscotto
Copertura di
montaggio
(in dotazione)
• Cuando haga las conexiones al sistema eléctrico del
vehículo, tenga en cuenta los componentes instalados en
fábrica (por ejemplo, el ordenador de a bordo). No coja
corriente de estos conductores para alimentar esta
unidad. Al conectar el modelo serie CDE-182R/CDE-
181/serie CDE-180/UTE-81R a la caja de fusibles,
asegúrese de que el fusible designado para el circuito del
modelo serie CDE-182R/CDE-181/serie CDE-180/UTE-
81R sea del amperaje adecuado. En caso contrario podrá
ocasionar daños a la unidad y/o al vehículo. Cuando no
esté seguro, consulte a su distribuidor Alpine.
• Monte la unidad principal en un ángulo de 35 grados en
relación con el plano horizontal, desde atrás hacia
adelante.
1
* Si el manguito de montaje instalado en el salpicadero
está flojo, las placas de presión pueden doblarse un poco
para solventar el problema.
Instalación / Installazione / Installation
Menos de 35°
Perno
hexagonal
(Incluido)
Funda de
montaje
(Incluida)
Placas de presión*
Funda de caucho (Incluida)
Salpicadero
Soporte para
el montaje
Esta unidad
01.00CDE182BT-QRG.book Page 21 Saturday, August 24, 2013 1:53 PM

Alpine CDE-180RR Specifications

General

MP3 playback	Yes
Audio formats supported	AAC, MP3, WMA
FM band range	87.5 - 108 MHz
LW band range	531 - 1602 kHz
Supported radio bands	FM, LW, MW
Preset stations quantity	30
DIN size	1 DIN
RDS features	AF, EON, PTY, TA, TP
Product color	Black
Frequency range	5 - 20000 Hz
Audio output channels	4.0 channels
Maximum power per channel	50 W
Signal-to-Noise Ratio (SNR)	105 dB
Display type	LCD
Number of OSD languages	7
On Screen Display (OSD) languages	DEU, DUT, ENG, ESP, FRE, ITA, RUS
Bluetooth	No

Weight and Dimensions

Weight	1240 g
Dimensions (WxDxH)	178 x 161.5 x 50 mm
