13-FR

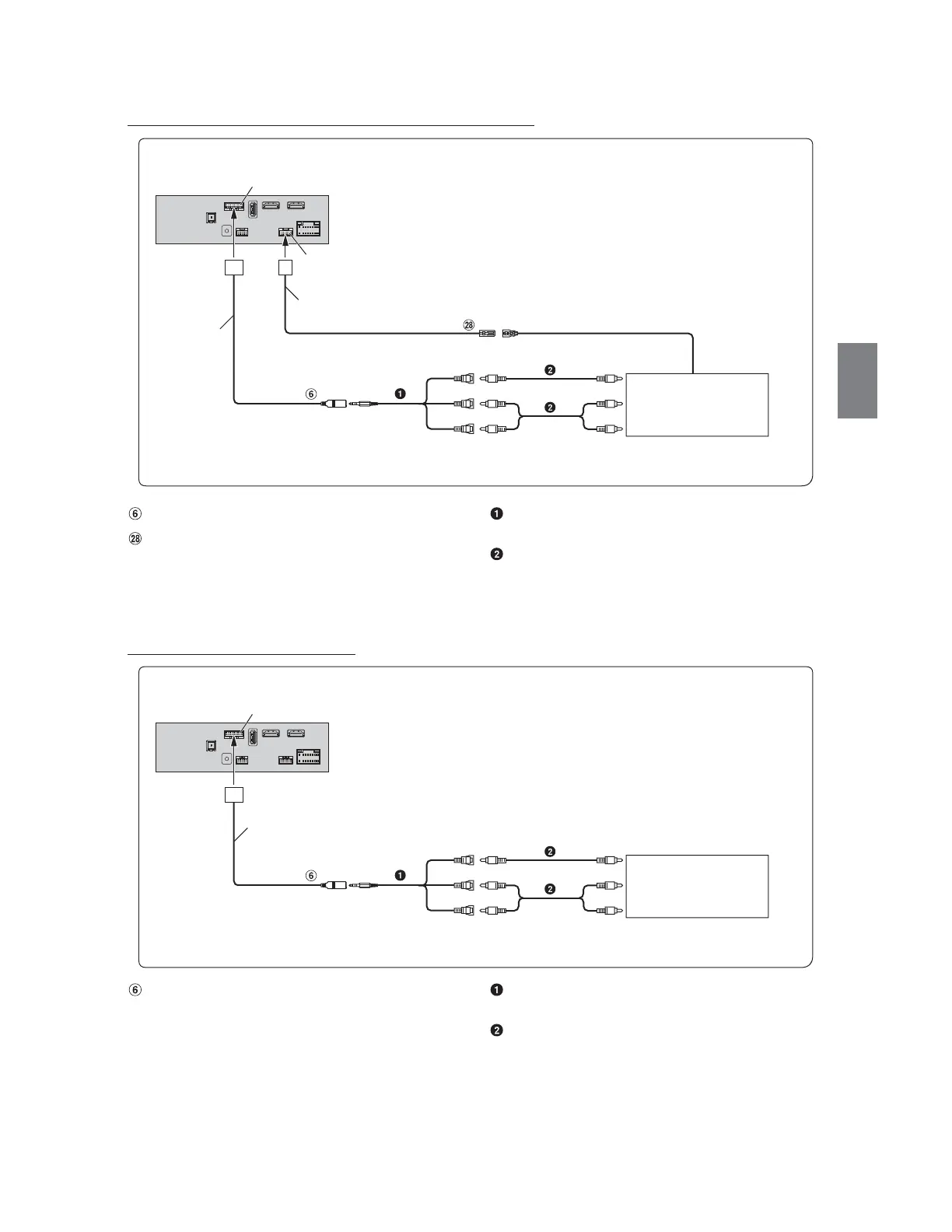

Raccordement d’un récepteur TV numérique portable ou d’un lecteur USB
Connecteur d’entrée AUX
Fil de sortie de la télécommande (Marron)
Câble d’interface AV/RCA (mini-fiche AV à 4 pôles 3-RCA)
(vendu séparément)
Câble d’extension RCA (vendu séparément)
• Pour plus d’informations sur l’utilisation d’un câble d’interface AV/RCA (mini-fiche AV à 4 pôles vers 3-RCA), voir « Câble d’interface AV/RCA (mini-
fiche AV à 4 pôles 3-RCA) utilisable » (page 7).
• Réglez Nom AUX sur « DVB-T » ou sur « Lecteur USB ». Pour plus d’informations, reportez-vous à la section « Réglage du nom auxiliaire (AUX)
secondaire » du MODE D’EMPLOI (CD-ROM).
Raccordement d’un périphérique externe
Connecteur d’entrée AUX Câble d’interface AV/RCA (mini-fiche AV à 4 pôles 3-RCA)
(vendu séparément)
Câble d’extension RCA (vendu séparément)
• Vous pouvez changer le nom du périphérique externe. Pour plus d’informations, reportez-vous à la section « Réglage du nom auxiliaire (AUX)
secondaire » du MODE D’EMPLOI (CD-ROM).
• Pour plus d’informations sur l’utilisation d’un câble d’interface AV/RCA (mini-fiche AV à 4 pôles vers 3-RCA), voir « Câble d’interface AV/RCA (mini-
fiche AV à 4 pôles 3-RCA) utilisable » (page 7).
Câble CAN I/F
AUX INPUT
Connecteur CAN I/F
(Jaune)
Connecteur W.REMOT
Vers la borne de sortie
vidéo
REMOTE IN
(Blanc/Brun)
Vers la borne de sortie
audio
Câble W.REMOTE
REMOTE OUT
(Brun)
(Rouge)
(Blanc)
Récepteur TV numérique
portable (vendu séparément)
ou
Lecteur USB (vendu
séparément)
Connecteur CAN I/F
AUX INPUT
(Jaune)
(Blanc)
(Rouge)
Vers la borne de sortie vidéo
Vers la borne de sortie audio
Périphérique externe
(vendu séparément)
Câble CAN I/F
