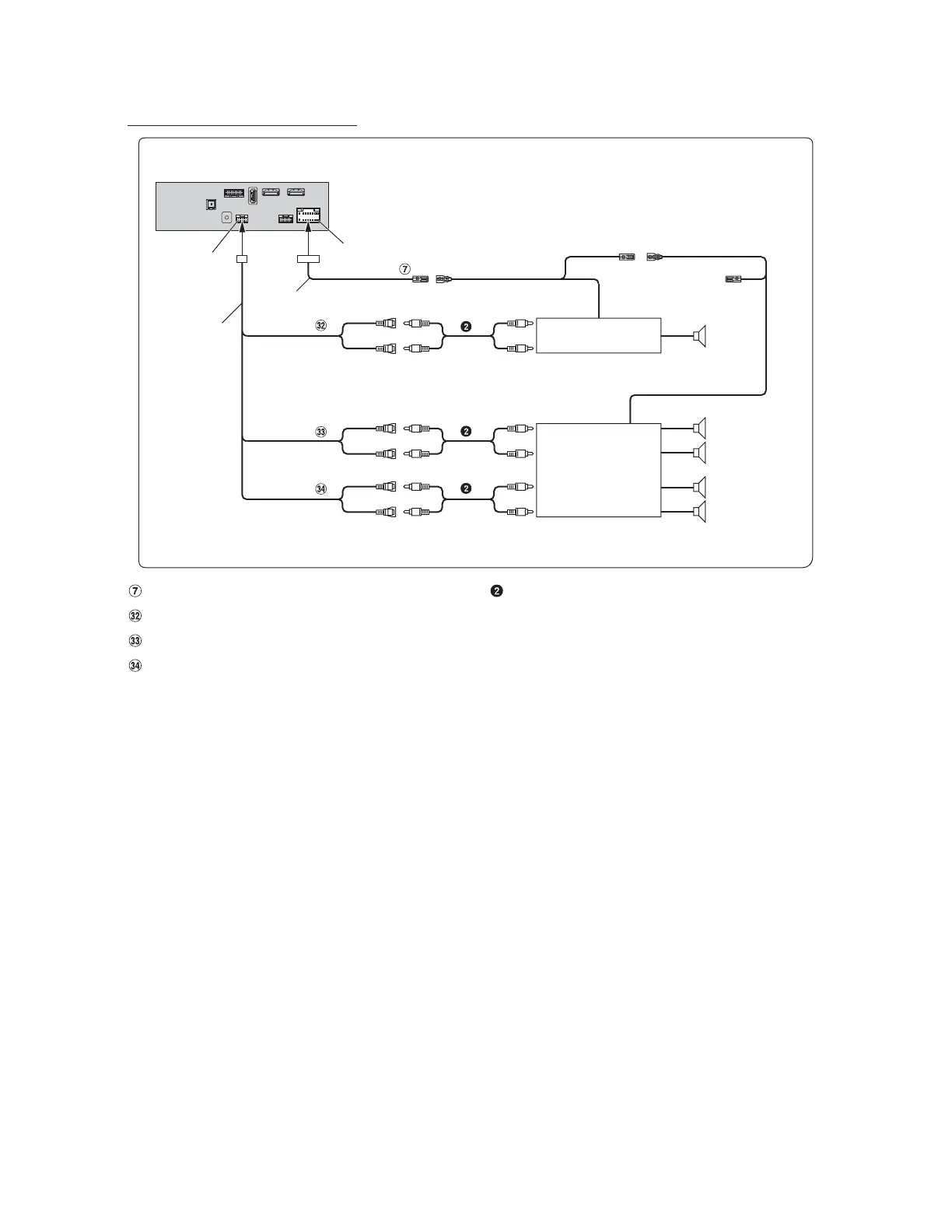

Raccordement d’un amplificateur externe
Fil de mise sous tension à distance (Bleu/Blanc)
Connecteurs RCA du caisson de graves
Connecteurs RCA de sortie des enceintes avant
Connecteurs RCA de sortie des enceintes arrière
Câble d’extension RCA (vendu séparément)
Connecteur PRE OUT
Connecteur d’alimentation
(Bleu/Blanc)
REMOTE ON
(Bleu/Blanc)
Caisson de
graves
REMO
Amplificateur pour
caisson de graves
(vendu séparément)
À la borne d’entrée du caisson de graves
(Rouge)
(Blanc)
SUBW
FRONT OUT
REAR OUT
À la borne d’entrée avant
Amplificateur 4
canaux (vendu
séparément)
À la borne d’entrée arrière
Enceinte avant
Enceinte arrière
REMOTE ON
(Bleu/Blanc)
(Rouge)
(Blanc)
(Rouge)
(Blanc)
Câble d’alimentation
Câble PRE OUT
