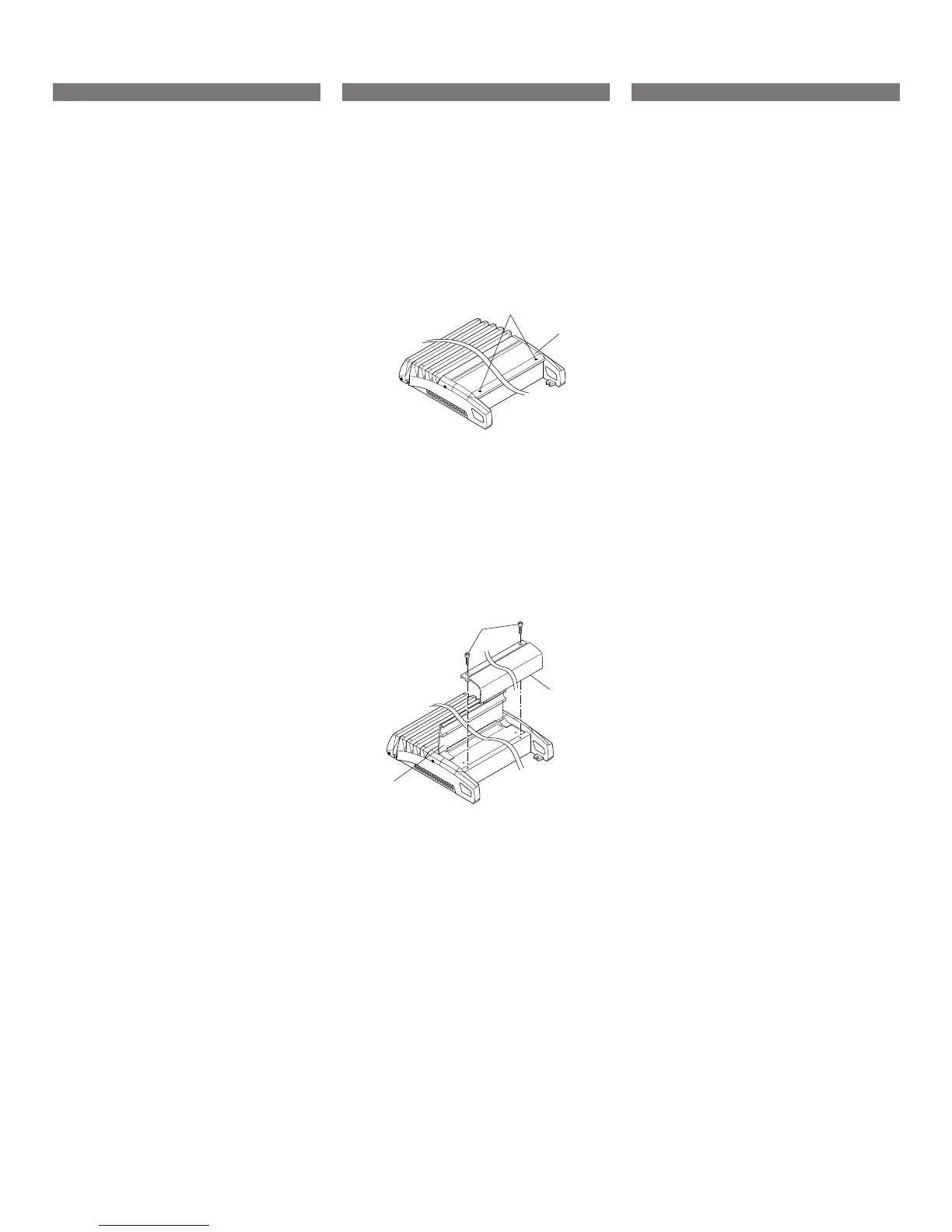

MOUNTING THE TERMINAL COVER
• The product’s appearance can be improved by mounting
the terminal cover on the main unit after installation.
• Mount the terminal cover after the connections have been
made and you have checked that operation is normal.
1. Open the door.
1) Use the included hexagonal wrench to remove the two
hexagonal screws
q
fastening the door
p
.
2) Open the door
p
.
2. Mounting the terminal cover
1) Use the two included hexagon screws (M3)
e
to
mount the included terminal cover
w
to the top sur-
face of the terminal section.
* Tighten the screws securely so that they do not
come loose due to vibrations while the vehicle is
moving.
MONTER LE COUVERCLE CACHE-BORNES
• L’apparence du produit peut être améliorée en montant
le couvercle cache-bornes sur l’unité centrale après l’ins-
tallation.
• Montez le couvercle cache-bornes une fois que les con-
nexions ont été faites et que vous avez vérifié que le fonc-
tionnement est normal.
1. Ouvrez la porte.
1) Utilisez la clé hexagonale fournie pour retirer les deux
vis à tête hexagonale
q
qui fixent la porte
p
.
2) Ouvrez la porte
p
.
2. Monter le couvercle cache-bornes
1) Utilisez les deux vis à tête hexagonale (M3) fournies
e
pour monter le couvercle cache-bornes fourni
w
sur la surface supérieure de la section des bornes.
* Bien serrer les vis de sorte qu’elles ne puissent pas
se desserrer à cause des vibrations lorsque le vé-
hicule est en mouvement.
MONTAJE DE LA CUBIERTA DE TERMINALES
• Se puede mejorar la apariencia del producto, montando
la cubierta de terminales sobre la unidad principal des-
pués de la instalación.
• Montar la cubierta de terminales después de haber he-
cho las conexiones y de haber comprobado que el fun-
cionamiento es normal.
1. Abrir la puerta.
1) Utilice la llave hexagonal incluida para quitar los dos
tornillos hexagonales
q
que sujetan la puerta
p
.
2) Abrir la puerta
p
.
2. Montaje de la cubierta de terminales
1) Utilice los dos tornillos hexagonales (M3) incluidos
e
para montar la cubierta de terminales incluida
w
sobre la superficie superior de la sección del termi-
nal.
* Apriete los tornillos firmemente de forma que no
se aflojen debido a las vibraciones cuando se mueva
el vehículo.
w
p
Fig. 6
e
q
p
Fig. 5
