Alpine X800D - CONNECTION OF A MOBILE DIGITAL TV RECEIVER;USB PLAYER AND DVD CHANGER

112-ES

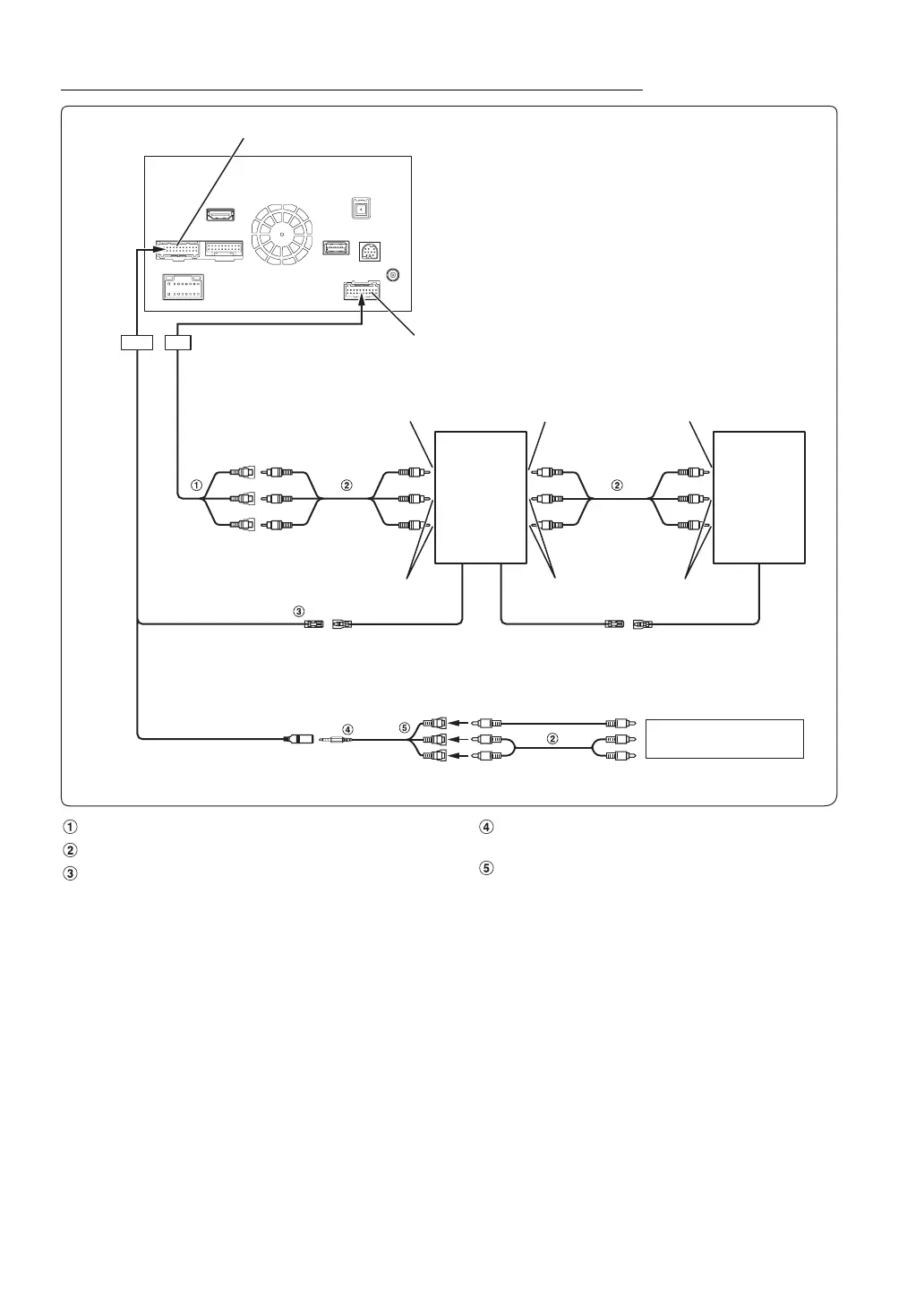

Conexión de un receptor de TV digital móvil/reproductor USB y un cambiador de DVD
Conectores de entrada de vídeo/audio (AUX INPUT)
Prolongador eléctrico RCA (se vende por separado)
Cable de salida del control remoto (Marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del
control remoto.
Cable de interfaz AV/RCA (clavija de AV mini de 4
contactos a 3-RCA) (se vende por separado)
Conectores de entrada de vídeo/audio
AMARILLO corresponde a la entrada de vídeo, ROJO a la
entrada de audio derecha y BLANCO a la entrada de audio
izquierda.
• Puede conectar un dispositivo de entrada externo más únicamente si “Nombre Principal” está ajustado en “DVB-T” o “USB Player”. Consulte
“Configuración del nombre del AUX principal (Ajustes AUX)” (página 62).
• Al conectar un dispositivo de entrada externo al conector iPod VIDEO, ajuste “Selección de Entrada AUX3” en “AUX3”. Consulte
“Configuración del AUX3” (página 62).
Conector CAMERA/W.REMOTE
Conector AUX/PRE OUT
(Amarillo)
(Rojo)
(Blanco)
Al terminal de
entrada de audio
Receptor de TV
digital móvil
(vendido por
separado)
o
Reproductor
USB (vendido
por separado)
Conector iPod Video
REMOTE OUT
(Marrón)
REMOTE IN
(Blanco/Marrón)
REMOTE OUT
(Blanco/Marrón)
REMOTE IN
(Blanco/Marrón)
Al terminal de salida de vídeo
Al terminal de salida de audio
Al terminal de salida de vídeo
Al terminal de salida
de audio
Cambiador de
DVD (se vende
por separado)
Al terminal de salida de vídeo
Reproductor de DVD
(vendido por separado)
Al terminal de salida de audio
Al terminal de entrada de vídeo
DVE-5207, etc.
