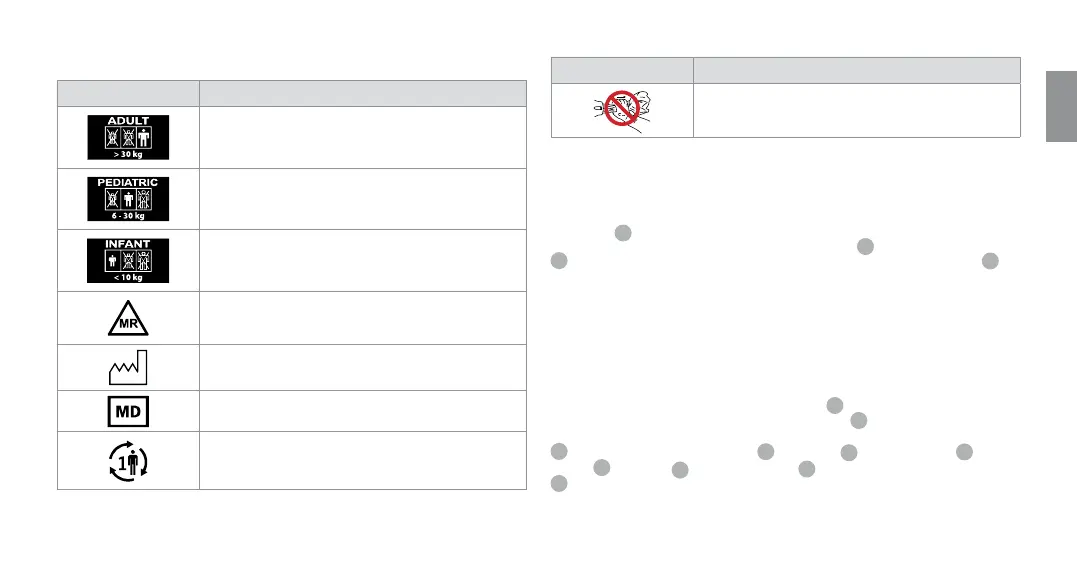

3. Explication des symboles utilisés
Symbole/indication Description
Adulte
Masse corporelle idéale prévue supérieure à 30kg
Enfant
Masse corporelle idéale prévue de 6 à 30kg
Nourrisson
Masse corporelle idéale prévue jusqu’à 10kg
Compatibilité conditionnelle à la résonance magnétique
Pays du fabricant
Dispositif médical
Usage multiple pour un seul patient
Symbole/indication Description
Ne pas tirer le ballon réservoir d’oxygène en forçant
Une liste complète des explications des symboles est disponible à l’adresse
https://www.ambu.com/symbol-explanation
4. Utilisation du produit
4.1. Principe de fonctionnement
L’illustration
1
montre les mélanges de gaz de ventilation dans le ballon entrer et sortir du
patient pendant le fonctionnement manuel de l’insufflateur.
1a
Insufflateur adulte et enfant,
1b
insufflateur nourrisson avec ballon réservoir d’oxygène fermé (réservoir à ballon),
1c
insufflateur nourrisson avec tuyau réservoir d’oxygène ouvert (réservoir à tube).
Le débit de gaz est similaire lorsque le patient respire spontanément avec le dispositif.
Le réservoir d’oxygène est muni de deux valves. L’une permet d’alimenter le réservoir en air
ambiant lorsqu’il est vide et l’autre permet d’évacuer l’excédent d’oxygène lorsque le
ballon réservoir d’oxygène est plein.
Le MédiPort permet d’accéder au débit des gaz respiratoire et inspiratoire et de raccorder
une seringue pour l’administration des médicaments
1d
ou pour raccorder une ligne de
prélèvement de gaz afin de mesurer le flux latéral d’EtCO
2
1e
.
1.1
Libération de l’excédent d’oxygène,
1.2
Entrée d’air,
1.3
Entrée d’oxygène,
1.4
Raccord
patient,
1.5
Expiration,
1.6
Port du manomètre,
1.7
Valve de limitation de pression,
1.8
MédiPort.
REMARQUE: la fixation à 1.5 peut être un pare-éclaboussure ou une valve PEEP.
