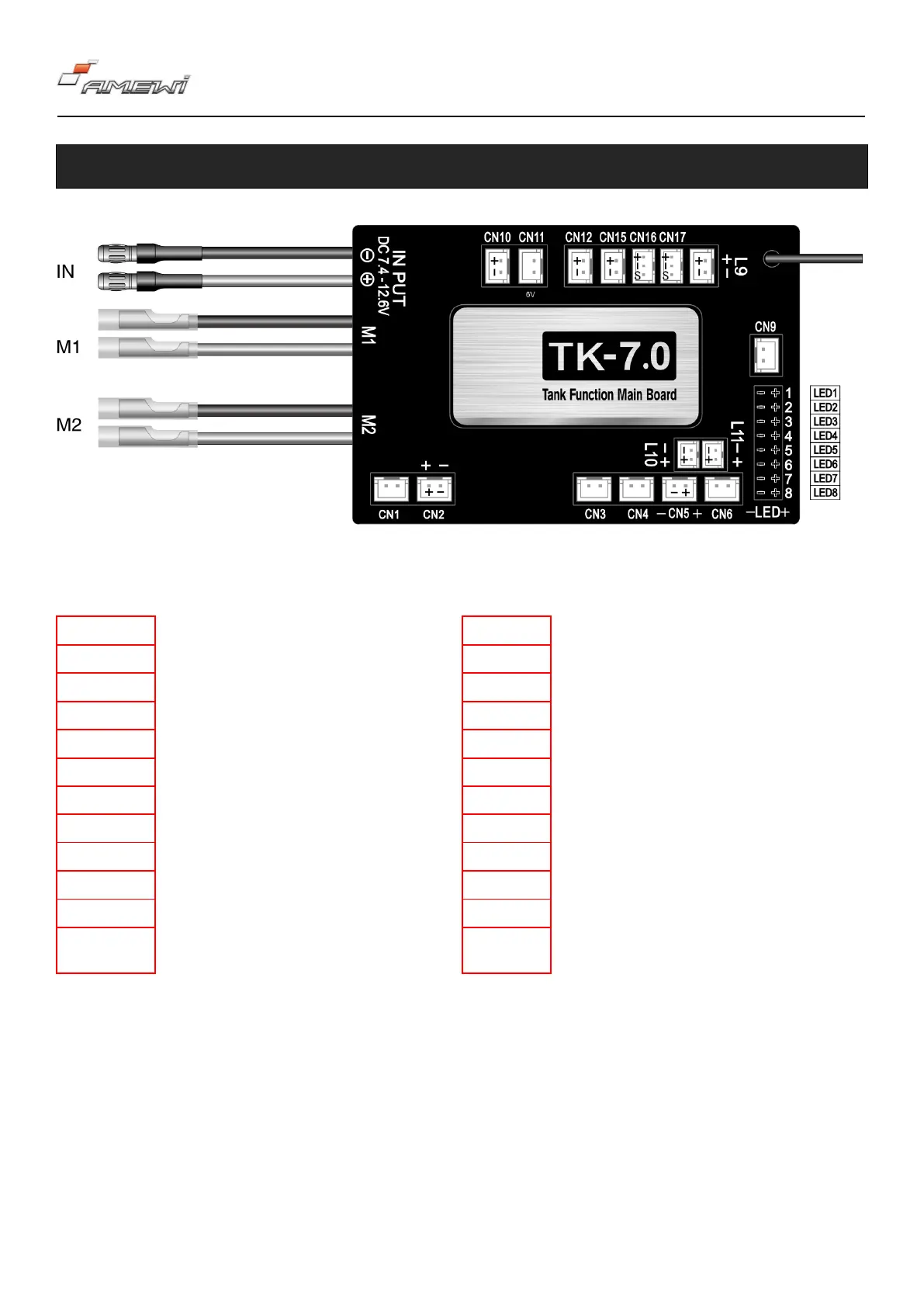

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL TK-6.0 / 6.1
TABELLE FÜR ANSCHLUSSBUCHSEN / ELECTRIC BOARD SOCKET TABLE
CN1
An-/Aus Schalter (Power switch)
CN15
Infrarot Sender (Infared ermitter)
CN2
Lüfter (Radiator fan)
CN16
Infrarot Empfänger (Infrared receiver)
CN3
Turm Drehung (Turret turning)
CN17
Lebenswert Leuchten (Life value lights)
CN4
Kanone heben/senken (Cannon lifting)
CN5
WiFi Übertragung (Image transmission)
LED1
Schuss-Blitzlicht (Launch Flashing Light)
CN6
Auslöser (Trigger)
LED2
Visierlicht (Aiming light)
CN9
Lautsprecher (Laud Speaker)
LED3
Heckleuchten (Taillights)
CN10
BB Schusssystem (BB Launch System)
LED4
Scheinwerfer (Headlights)
CN11
Heizdraht (Heating wires)
LED5
Maschinengewehrlicht (Machine gun light)
CN12
Rauchgenerator (Smoke system)
LED6
Bremslichter (Brake lights)
CN13
Licht Sensor System (Light sensor system)
LED7
Blinker links (Left signal)
CN14
Schnittstelle für Erweiterungsfunktionen
(Extension function interface)
LED8
Blinker rechts (right signal)
