Ancona Elite - Page 8

7

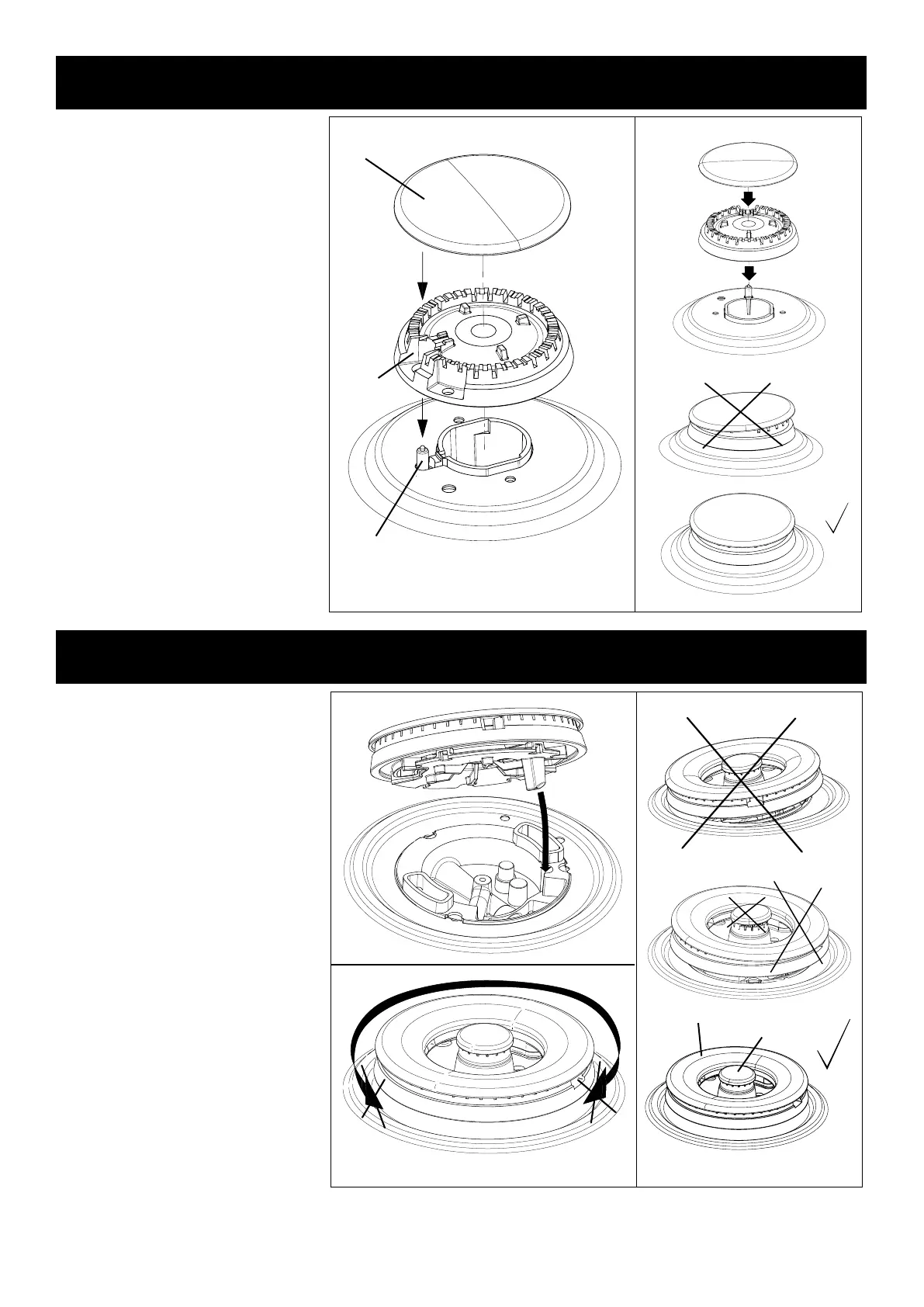

CORRECT REPLACEMENT OF
THE BURNERS
it is very important to check that
the burner flame spreader “F” and
the cap “C” have been correctly
positioned (see figs. 3.1 and 3.2).
Failure to do so can cause serious
problems.
In appliances with electric ignition
check that the electrode “S” (fig.
3.1) is always clean to ensure trou-
ble-free sparking.
The ignition plug must be very
carefully cleaned.
A1H
FORMATO
A
1
- Eliminare bave e spigoli vivi di lavorazione (UNI EN 292/91) - (i) = quote importanti ai fini dell'assemblaggio - Attenzione : le zone in vista devono essere prive di qualsiasi difettosità che ne pregiudichi l'aspetto estetico.
- Deburr and avoid manufacture's sharp edges (UNI EN 292/91) - (i) = assembly critical dimensions - Attention : surface that are indicated as to be in sight have to be free from any compromising aesthetic defect.
B
C
D
E
F
2345678910
Kg (teorico)
DATA CREAZ. / first issue
MATERIALE / material
DISEGNATO / design by
SPECIFICA / instruction :
MODELLO / series
FIRMA
signature
DATA
date
PS
MODIFICHE / modifications
DENOMINAZIONE / TITLE
CODICE INTERNO / internal reference
SOSTITUISCE / replace :
DERIVATO DAL / variations of :
<NOTE>
TOLLERANZE GENERALI / general tolerances
RICHIEDENTE
required by
PRESENTE DISEGNO CON DIVIETO DI USO E RIPRODUZIONE
AI TERMINI DI LEGGE CI RISERVIAMO LA PROPRIETA' DEL
SCALA GENERALE / global scale DATA ULT. MOD. / last issue
european projection
TUTTE LE QUOTE PRESCINDONO
DAI TRATTAMENTI DI FINITURA
dimensions is intended clear
by any finishing or superficial
treatment
...
riferimento indice di modifica
26/10/2005
MicheleM
26/10/2005
ss.dft
X:X
LUNGHEZZE / lenght ± IT13
ANGOLI / angular ± 15'
FORI / holes
± 0.1
A1H
FORMATO
A
1
- Eliminare bave e spigoli vivi di lavorazione (UNI EN 292/91) - (i) = quote importanti ai fini dell'assemblaggio - Attenzione : le zone in vista devono essere prive di qualsiasi difettosità che ne pregiudichi l'aspetto estetico.
- Deburr and avoid manufacture's sharp edges (UNI EN 292/91) - (i) = assembly critical dimensions - Attention : surface that are indicated as to be in sight have to be free from any comprom ising aesthetic defect.
B
C
D
E
F
2345678910
Kg (teorico)
DATA CREAZ. / first issue
MATERIALE / material
DISEGNATO / design by
SPECIFICA / instruction :
MODELLO / series
FIRMA
signature
DATA
date
PS
MODIFICHE / modifications
DENOMINAZIONE / TITLE
CODICE INTERNO / internal reference
SOSTITUISCE / replace :
DERIVATO DAL / variations of :
<NOTE>
TOLLERANZE GENERALI / general tolerances
RICHIEDENTE
required by
PRESENTE DISEGNO CON DIVIETO DI USO E RIPRODUZIONE
AI TERMINI DI LEGGE CI RISERVIAMO LA PROPRIETA' DEL
SCALA GENERALE / global scale
DATA ULT. MOD. / last issue
european projection
TUTTE LE QUOTE PRESCINDONO
DAI TRATTAMENTI DI FINITURA
dimensions is intended clear
by any finishing or superficial
treatment
...
riferimento indice di modifica
26/10/2005
MicheleM
26/10/2005
ss.dft
X:X
LUNGHEZZE / lenght ± IT13
ANGOLI / angular ± 15'
FORI / holes
± 0.1
Fig. 3.1 Fig. 3.2
CORRECT POSITION OF
TRIPLE RING FLAME
BURNER
The triple ring burner must be cor-
rectly positioned (see fig. 3.3); the
burner rib must be filled in their
housing as shown by the arrow.
The burner correctly positioned
must not rotate (fig. 3.4).
Then position the cap A and the
ring B (fig. 3.4 - 3.5).
Fig. 3.4 Fig. 3.5
A
B
S
F
C
Fig. 3.3
