Interior
6
Interior

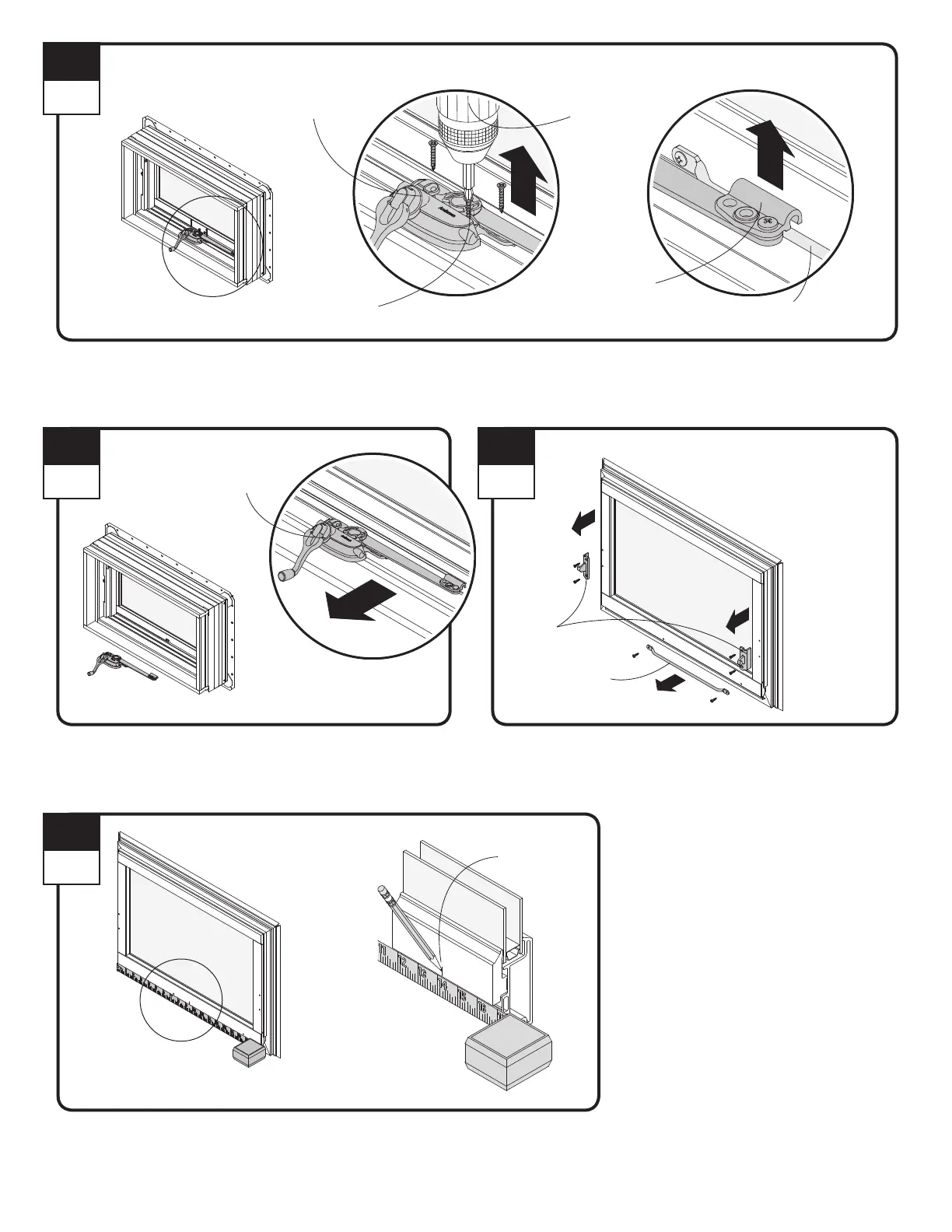

Remove operator and dispose of properly.
Retire el operador y deséchelo adecuadamente.
7
Interior
Remove keepers and operator rod and dispose of properly.
Retire los cerrojos y la varilla del operador deséchelos adecuadamente.
8
Interior
Measure and mark center of sash.
Mida y marque el centro de la hoja.
Remove operator screws and lift operator shoe from operator rod.
Retire los tornillos del operador y levante la zapata del operador de la varilla del operador.
Operator Screws
Tornillos del operador
Operator Shoe
Zapata del operador
Operator Rod
Varilla del operador
Operator
Operador
Drill / Driver
Taladro/
destornillador
Operator
Operador
Keeper
Pestillo
Operator Rod
Varilla del
operador
Center Mark
Marca del
centro
Sash shown separate for clarity.
La hoja se muestra por separado
para mayor claridad.
