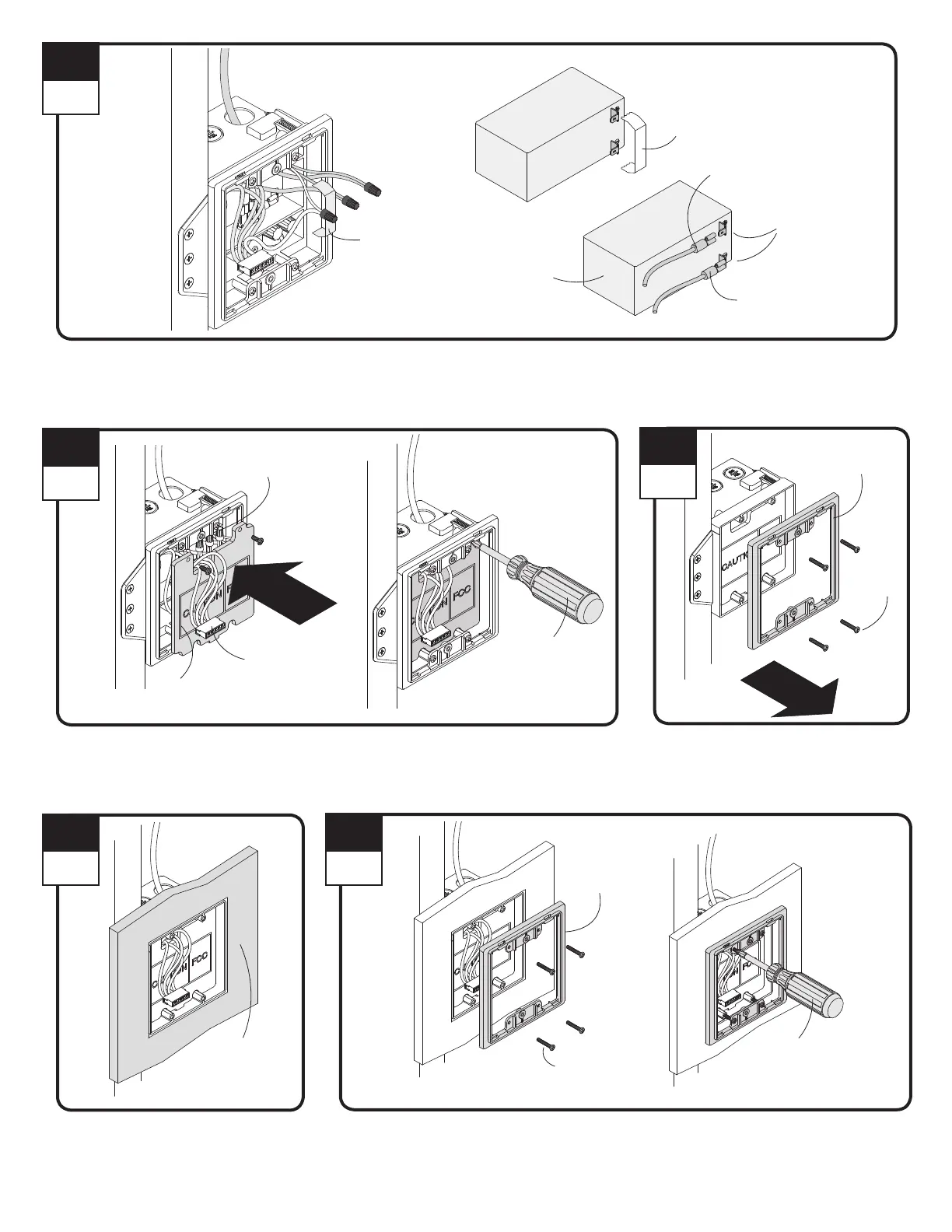

Remove tape from battery terminals. Align and connect red and black leads to red (+) and black (-) battery terminals.
Retire la cinta de los terminales de la batería. Alinee y conecte los terminales rojo y negro con los terminales de la batería rojo (+) y negro (-).
Tuck connected 18-3 wires into large compartment of power box and reapply face plate, as shown.
Coloque los cables de 18-3 conectados dentro del compartimento de mayor tamaño del generador
de electricidad y vuelva a aplicar la placa frontal, como se muestra.
Red (+) Lead
Terminal rojo (+)
Tape
Cinta
Black (-) Lead
Terminal (-) negro
Terminals
Terminales
Battery
Batería
22
Interior
Install drywall.
Instale la tablarroca.
Drywall
Tablarroca
20
Interior
23
Interior
Reapply mounting ring and fasten with screws.
Vuelva a aplicar el anillo de montaje y ajuste con tornillos.
Mounting Ring
Anillo de
montaje
21
Interior
Remove mounting ring and screws from
power box and save for reuse.
Retire el anillo de montaje y los tornillos del
generador de electricidad y guárdelos para
volver a utilizarlos.
19
Interior
Tape
Cinta
Wire Harness
(leave exposed)
Mazo de cables
(dejar expuesto)
1" Screw
Tornillo
de 1"
Mounting
Ring
Anillo de
montaje
1" Screw
Tornillo de 1"
18-3 Wire
Cable de 18-3
Face Plate
Placa frontal
Battery shown separate for clarity.
La batería se muestra por separado
para mayor claridad.
