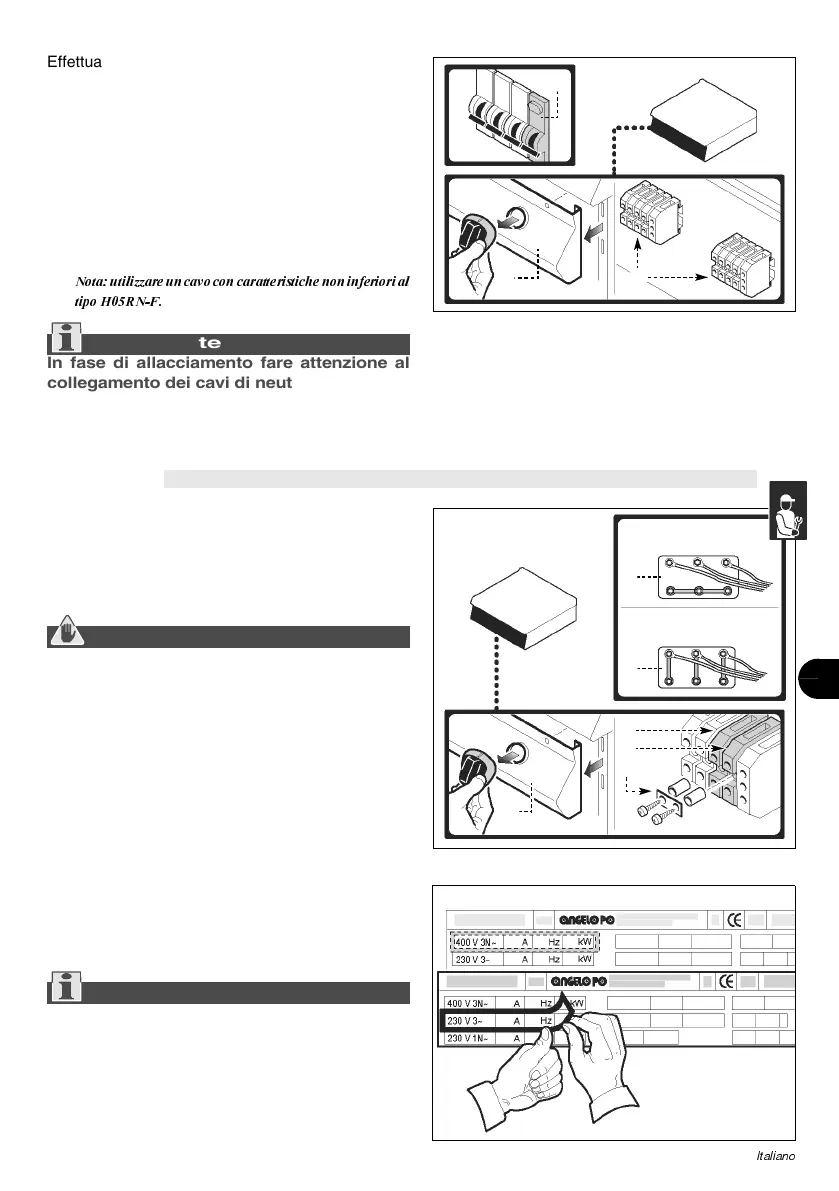

Effettuare l’allacciamento dell’apparecchiatura alla
rete elettrica di alimentazione nel modo indicato.
1 - Installare, se non è presente, un interruttore au-
tomatico sezionatore (A) vicino all’apparecchia-
tura con sganciatore termico regolabile e blocco
differenziale.
2 - Smontare il cruscotto (B).
3 - Collegare l’interruttore automatico sezionatore
(A) alla morsettiera (C) dell’apparecchiatura
come indicato nello schema elettrico in fondo al
manuale.
1RWDXWLOL]]DUHXQFDYRFRQFDUDWWHULVWLFKHQRQLQIHULRULDO
WLSR+51)
Importante
In fase di allacciamento fare attenzione al
collegamento dei cavi di neutro e di terra.
4 - Rimontare il cruscotto (B) ad operazione ultima-
ta.
L’apparecchiatura viene fornita con tensione di fun-
zionamento a 400V/3N (segnalata dall’adesivo ap-
plicato sulla targhetta di identificazione) ed è
possibile effettuare la trasformazione a 230V/3,
come di seguito indicato.
Cautela - Avvertenza
Prima di eseguire qualsiasi intervento disatti-
vare l’alimentazione elettrica generale.
1 - Smontare il cruscotto (A).
2 - Inserire il ponte (B) per collegare elettricamente
i morsetti (C) e (D).
3 - Modificare i collegamenti della morsettiera (E)
come indicato in figura.
4 - Rimontare il cruscotto (A).
5 - Rimuovere l’adesivo indicatore della tensione di
collaudo applicato sulla targhetta di identifica-
zione e applicare quello nuovo per evidenziare
la tensione in uso.
Importante
Ad operazione ultimata, accertarsi che non
vi siano anomalie di funzionamento.
TRASFORMAZIONE ALIMENTAZIONE ELETTRICA
A
B
IDM-39604002300.tif
C
IDM-39604002200.tif
A
C
D
B
E
E
400V/3N
230V/3
IDM-39603620000.tif
