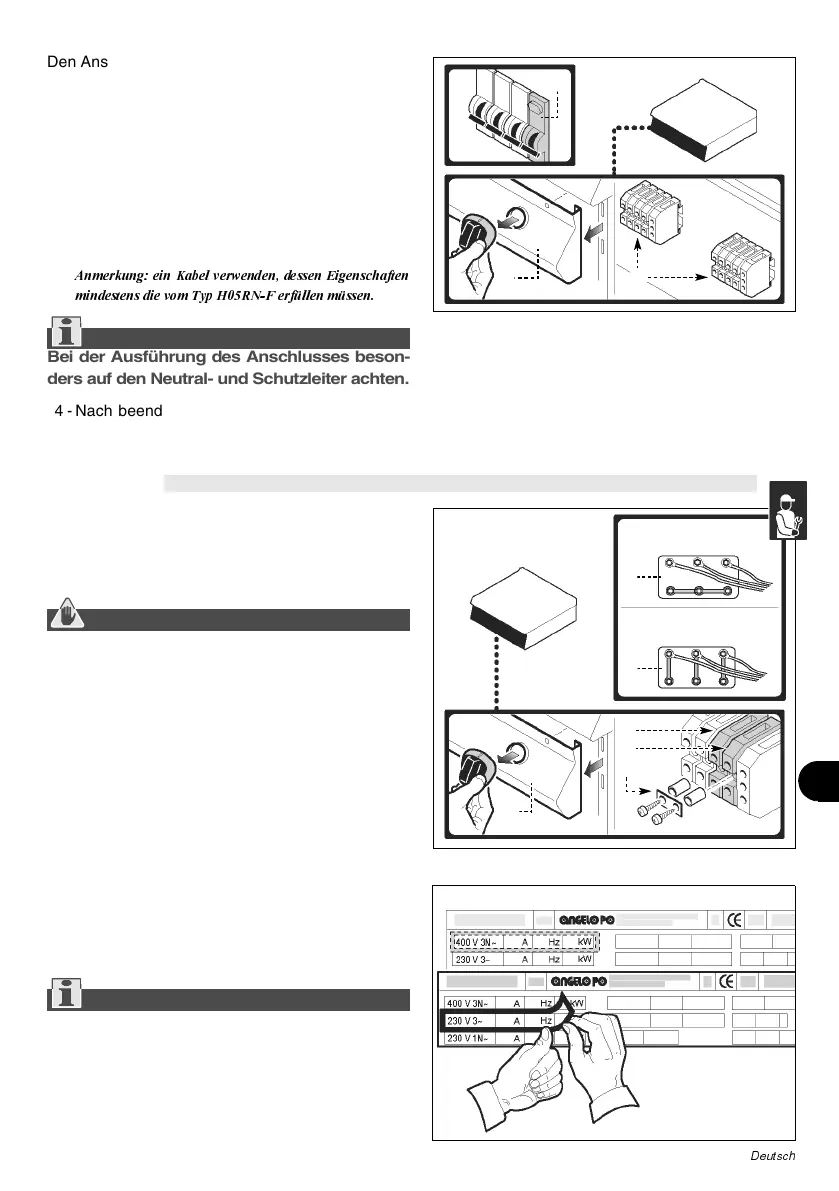

Den Anschluss des Geräts an das Stromnetz in der
angegebenen Weise ausführen.
1 - Falls nicht vorhanden, in der Nähe des Geräts
einen Trennschalter (A) mit regulierbarem Ther-
moauslöser und Differentialsperre installieren.
2 - Die Blende (B) abmontieren.
3 - Den Trennschalter (A) an der Klemmenleiste (C)
des Geräts anschließen, wie es in der Abbildung
und im Schaltplan am Ende des Handbuchs ge-
zeigt ist.
$QPHUNXQJHLQ.DEHOYHUZHQGHQGHVVHQ(LJHQVFKDIWHQ
PLQGHVWHQVGLHYRP7\S+51)HUIOOHQPVVHQ
Wichtig
Bei der Ausführung des Anschlusses beson-
ders auf den Neutral- und Schutzleiter achten.
4 - Nach beendetem Vorgang die Blende (B) wie-
der anbringen.
Das Gerät wird mit Betriebsspannung 400 V/3N ge-
liefert (siehe das Klebeschild auf dem Typenschild)
und eine Spannungsumschaltung auf 230 V/3 ist
möglich, wie nachstehend angegeben.
Vorsicht – Achtung
Vor Ausführung irgendeines Eingriffs die
Hauptstromversorgung unterbrechen.
1 - Die Blende (A) abmontieren.
2 - Die Brücke (B) einsetzen, um die Klemmen (C)
und (D) miteinander zu verbinden.
3 - Die Anschlüsse der Klemmenleiste (E) nach
den Angaben in der Abbildung ändern.
4 - Die Blende (A) wieder anmontieren.
5 - Das Klebeschild mit Angabe der Abnahme-
spannung vom Typenschild entfernen und das
Klebeschild mit Angabe der neuen Spannung
anbringen.
Wichtig
Nach Abschluss des Vorgangs sicherstel-
len, dass alles einwandfrei funktioniert.
UMSCHALTUNG DER SPANNUNGSVERSORGUNG
A
B
IDM-39604002300.tif
C
IDM-39604002200.tif
A
C
D
B
E
E
400V/3N
230V/3
IDM-39603620000.tif
