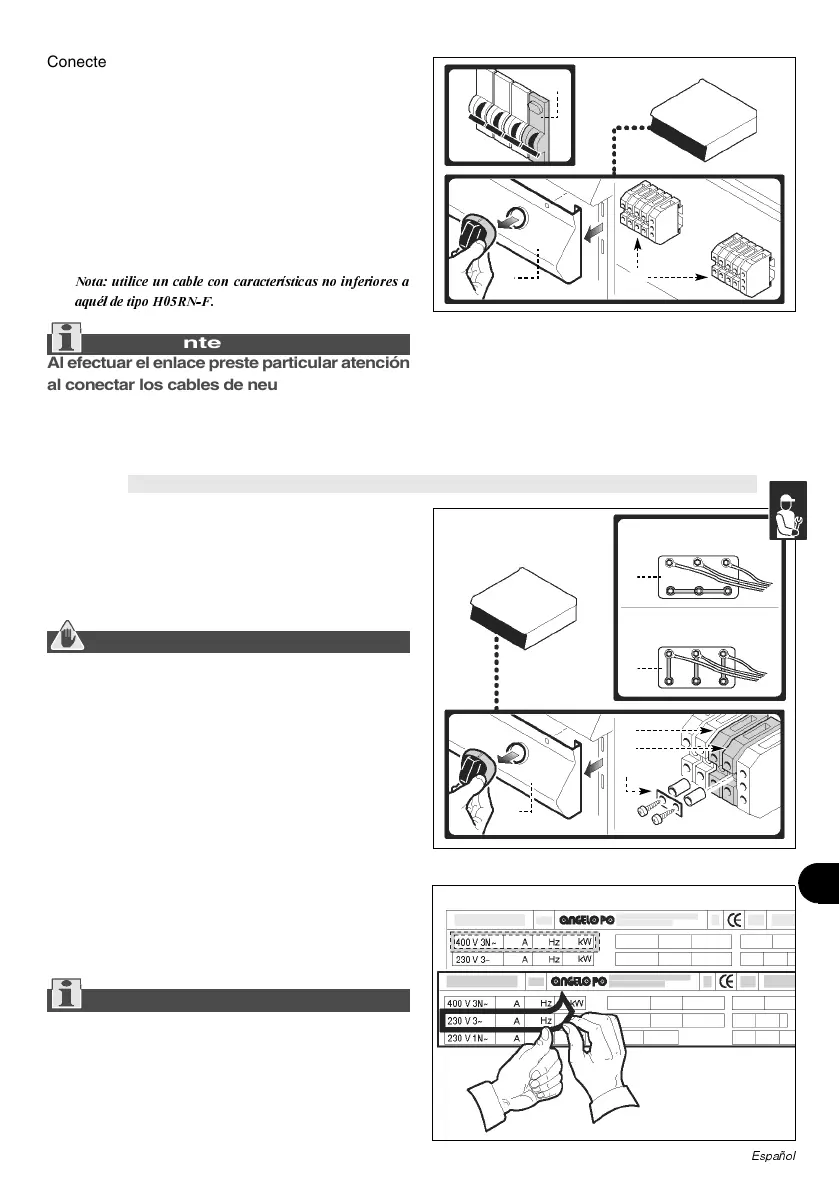

Conecte el aparato a la red eléctrica de alimenta-
ción respetando las siguientes instrucciones.
1 - Si no está presente, instale en proximidad del apa-
rato un interruptor automático aislador (A) con des-
activador térmico regulable y bloqueo diferencial.
2 - Retire el panel de mandos (B).
3 - Conecte al tablero de bornes (C) del aparato el in-
terruptor automático aislador (A), procediendo de
la manera ilustrada en el esquema eléctrico que
aparece en la parte conclusiva del manual.
1RWDXWLOLFHXQFDEOHFRQFDUDFWHUtVWLFDVQRLQIHULRUHVD
DTXpOGHWLSR+51)
Importante
Al efectuar el enlace preste particular atención
al conectar los cables de neutro y de tierra.
4-Para concluir, reinstale el panel de mandos (B).
L’appareil est fourni avec tension de fonctionne-
ment à 400V/3N (signalée par l'adhésif appliqué sur
la plaque d'identification) et il est possible d'effec-
tuer la transformation à 230V/3 comme indiqué ci-
après.
Precaución - advertencia
Antes de realizar cualquier operación se deberá
desconectar la alimentación eléctrica general.
1 - Démonter le tableau de commandes (A).
2 - Coloque el puente (B) para conectar eléctrica-
mente los bornes (C) y (D).
3 - Modifique las conexiones del tablero de bornes
(E) procediendo de la manera ilustrada en la fi-
gura.
4 - Remonter le tableau de commandes (A).
5 - Retire el adhesivo indicador de la tensión de
prueba presente en la placa de identificación y
aplique el nuevo adhesivo indicador de la ten-
sión en uso.
Importante
Una vez concluida la intervención controle
que no se verifiquen anomalías de funcio-
namiento.
TRANSFORMATION DE L'ALIMENTATION ÉLECTRIQUE
A
B
IDM-39604002300.tif
C
IDM-39604002200.tif
A
C
D
B
E
E
400V/3N
230V/3
IDM-39603620000.tif
